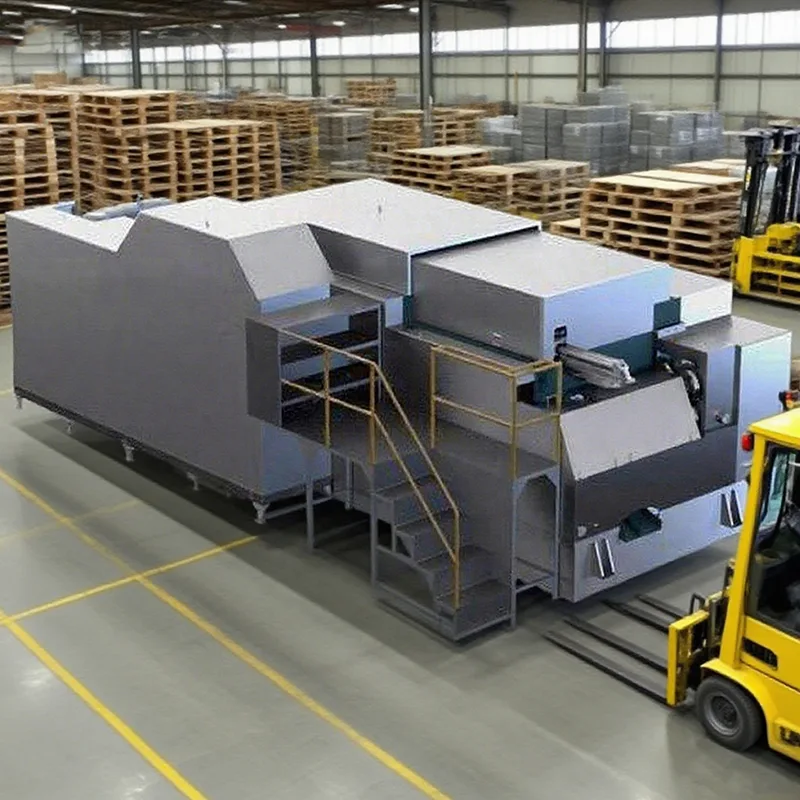

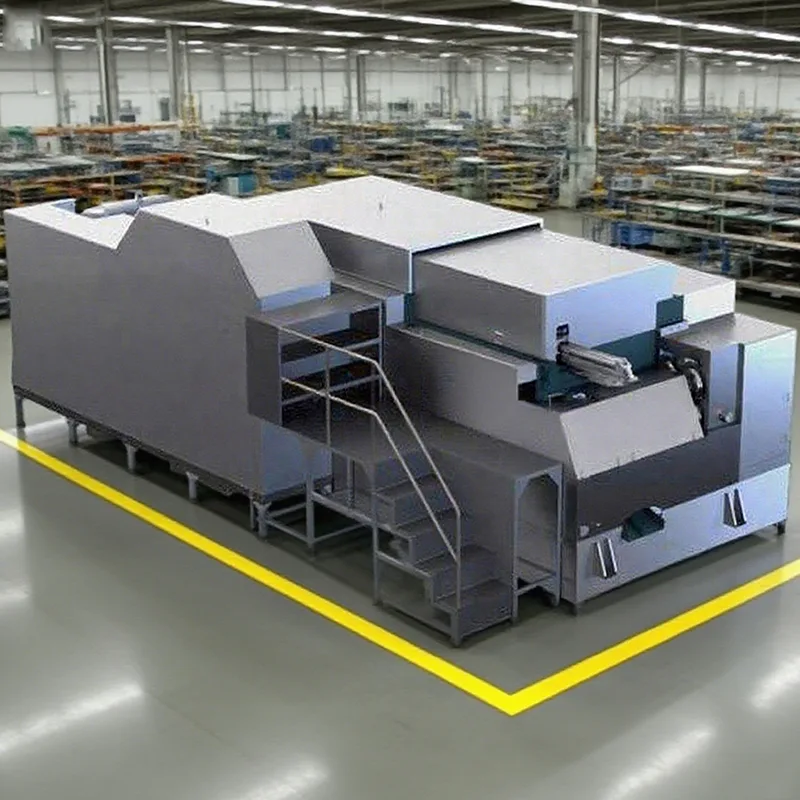

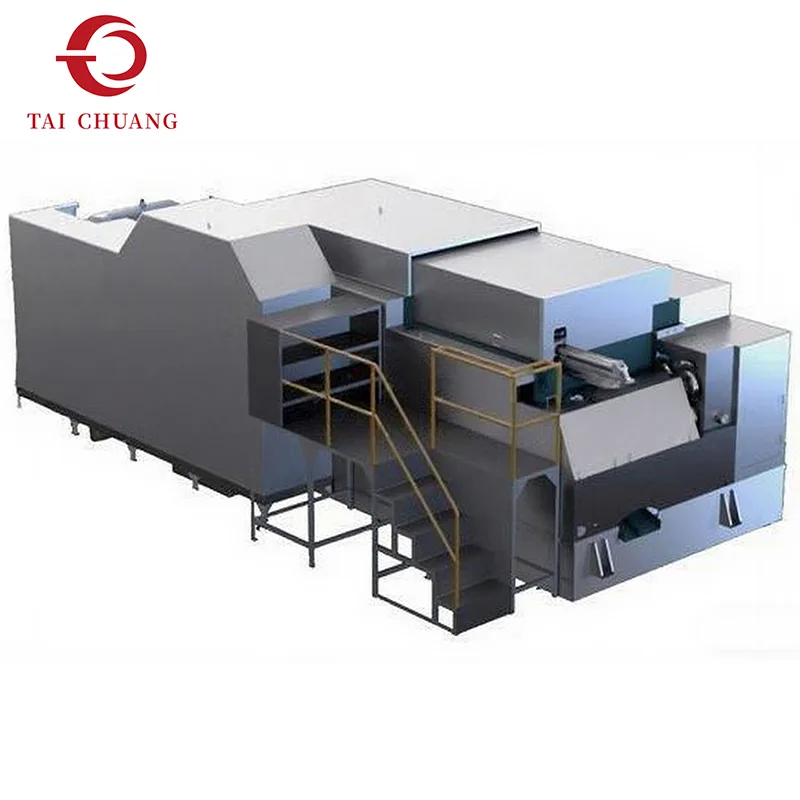

De langeslagmoervormer met 8 stations vertegenwoordigt een geavanceerd niveau binnen de koudkopmachinesystemen voor de productie van noten. Door zowel het aantal vormfasen als de beschikbare slaglengte te vergroten, maakt deze configuratie het mogelijk dat materiaalvervorming over een langer en meer gecontroleerd vormpad wordt verdeeld.
Vergeleken met moervormers met 6 of 7 stations bieden de extra stations meer flexibiliteit bij het vormgeven van complexe contouren, interne kenmerken en overgangszones. Het ontwerp met lange slag ondersteunt verder diepere vormvereisten door geleidelijke vervorming mogelijk te maken in plaats van de materiaalstroom binnen een beperkte verplaatsing te forceren.
Dit type moervormer wordt doorgaans geëvalueerd wanneer standaardconfiguraties hun vormlimieten naderen. TAICHUANG presenteert deze oplossing voor klanten die een hogere mate van vormvrijheid nodig hebben en het procesrisico willen verminderen bij het produceren van complexe of structureel veeleisende noten.
|
Model |
Eenheid |
SJNF 11B-8SL |
SJNF 14B-8SL |
SJNF 19B-8SL |
SJNF 24B-8SL |
SJNF 33B-8SL |
SJNF 41B-8SL |
|
Smeedstation |
Nee. |
8 |
8 |
8 |
8 |
8 |
8 |
|
Afsnijdia. (Max.) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
|
Afgesneden lengte (Max) |
mm |
36 |
40 |
48 |
60 |
75 |
85 |
|
Schop uit lengte (Max) |
mm |
40 |
60 |
60 |
80 |
100 |
120 |
|
PKO-lengte (max.) |
mm |
16 |
18 |
20 |
25 |
30 |
35 |
|
Sterft toonhoogte |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
|
Macht smeden |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
550000 |
|
Ram beroerte |
mm |
160 |
200 |
220 |
280 |
280 |
360 |
|
Uitgang voor moer |
stuks/min |
55-140 |
60-110 |
50-90 |
45-80 |
40-70 |
40-60 |
|
Hoofdmotor |
kW |
15 |
22 |
45 |
55 |
160 |
220 |
|
Smering motor |
kW |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smeermiddel |
l |
1000 |
1400 |
1800 |
3200 |
3800 |
5500 |
|
Referentiegewicht heffen |
Ton |
7 |
12 |
23 |
40 |
65 |
108 |
|
Machineafmetingen |
cm |
290*195*130 |
350*240*150 |
470*295*195 |
570*355*210 |
645*430*230 |
830*525*265 |
Onze langeslagmoervormer met 8 stations richt zich op:
Progressieve vervorming met verminderde spanningsconcentratie
Verlengde vormweg voor diepere of dikkere moerprofielen
Verbeterde controle over tussenliggende geometrie-overgangen
Grotere tolerantie voor complexe moerontwerpen
Door het vormwerk in meer stappen te segmenteren, helpt de machine de vormconsistentie en maatvastheid gedurende de gehele vormcyclus te behouden.

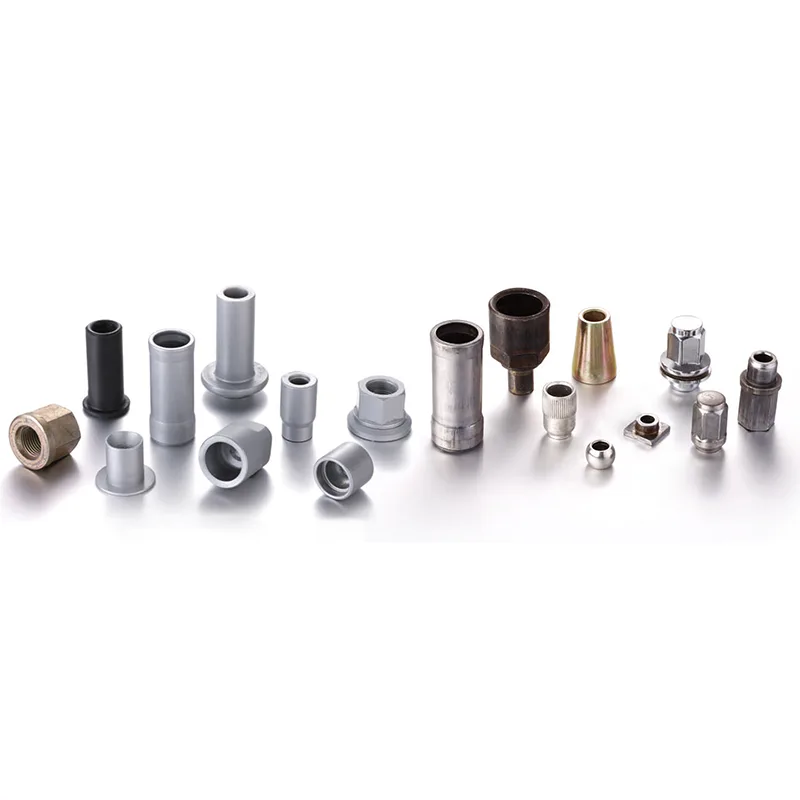

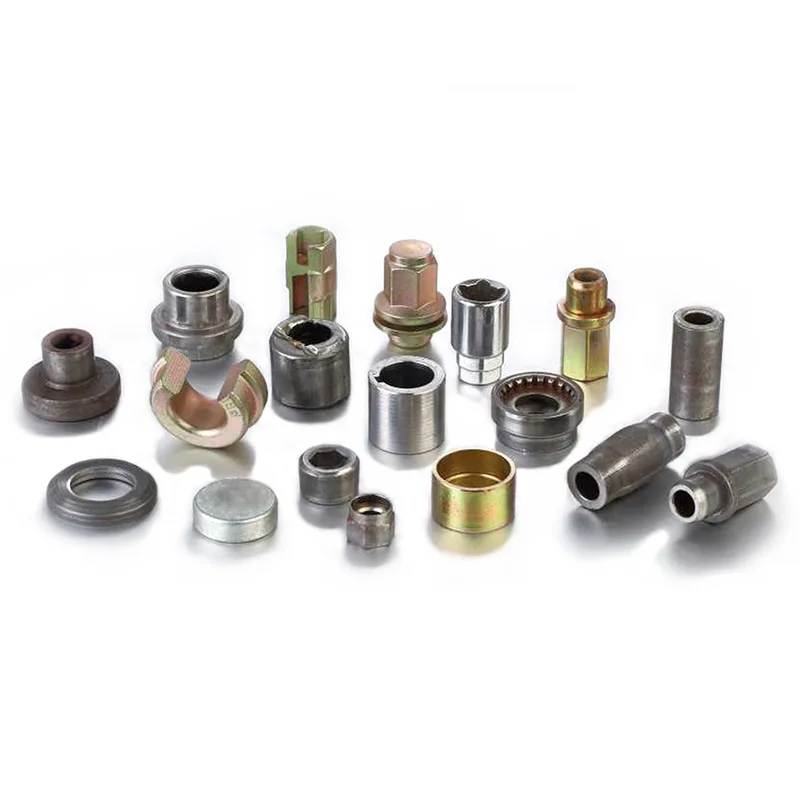

Moeren met complexe externe contouren
Dikke of hoge moeren met diepe interne profielen
Structurele of dragende moerontwerpen
Speciaal ontworpen bevestigingsmiddelen die een hoge vormnauwkeurigheid vereisen
Koud koppen is afhankelijk van een gecontroleerde materiaalstroom in plaats van materiaalverwijdering. Bij het geavanceerde moervormen is de uitdaging niet snelheid, maar stabiliteit. De moervormer met 8 stations met lange slag biedt extra vormmarge, waardoor elke fase binnen een gecontroleerd vervormingsbereik kan werken. TAICHUANG helpt klanten bij het evalueren van deze moervormer op basis van de complexiteit van de tekening, het materiaalgedrag en overwegingen voor de productiestabiliteit op de lange termijn.
Vraag 1: Wanneer is een moervormer met 8 stations nodig?
Dit wordt overwogen wanneer de moergeometrie complex is of wanneer standaard stationtellingen niet langer voldoende vormcontrole bieden.
Vraag 2: Wat is het voordeel van het combineren van een lange slag met meer stations?
Het maakt diepere en meer geleidelijke vervorming mogelijk, waardoor de vormspanning wordt verminderd en de consistentie wordt verbeterd.
Vraag 3: Is dit nog steeds een machine met koude kop?
Ja, het vormt noten door koude vervorming zonder te snijden.
