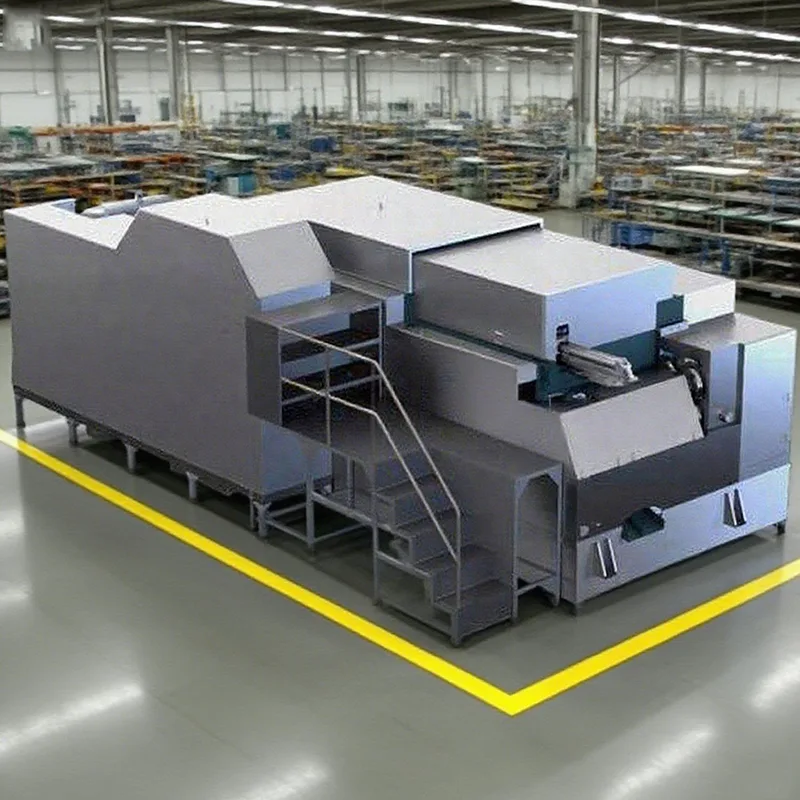

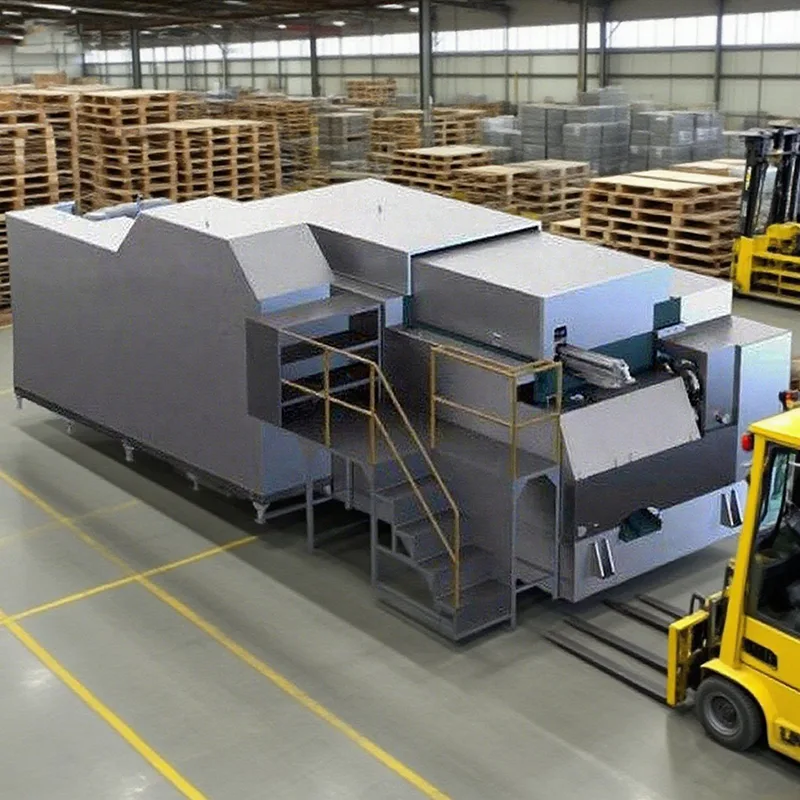

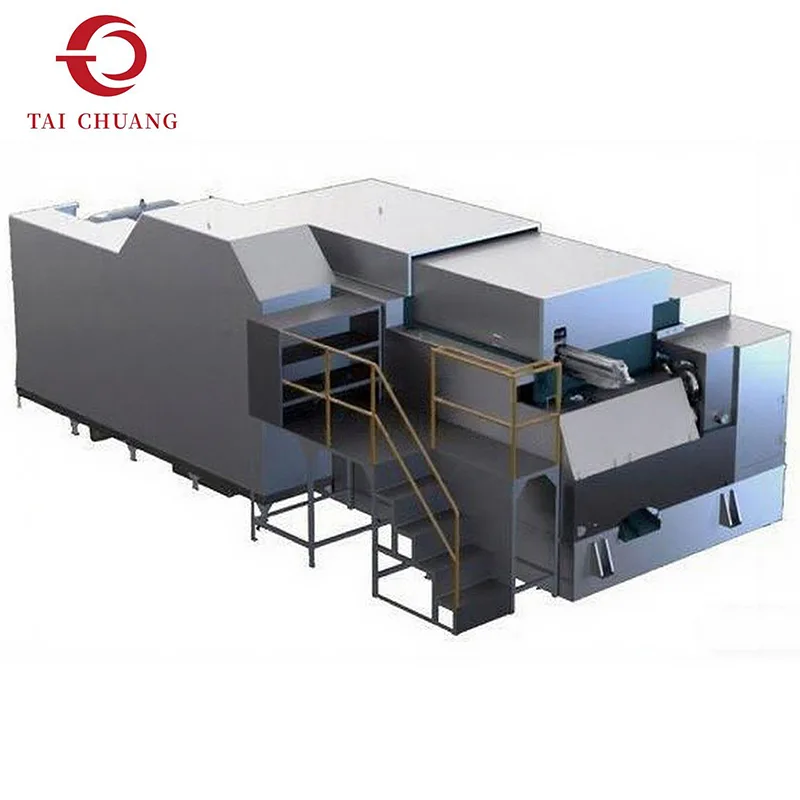

Moervormer met 6 stations

Deze door de TAICHUANG-fabriek geleverde 6-station moervormer, gepositioneerd als een moervormer in machinesystemen met koude kop, ondersteunt een stabiele en herhaalbare moervorming. Een proces met meerdere stations past de vervorming geleidelijk toe, waardoor een consistente moergeometrie en maatcontrole behouden blijft. Het is geschikt voor gebruikers die prioriteit geven aan voorspelbare vormresultaten en een duidelijk procesbeheer voor de standaard notenproductie.

Stuur onderzoek

Productomschrijving

Een moervormer met 6 stations is een van de meest gebruikte configuraties binnen machinesystemen met koude kop voor de productie van noten. Het vormingsproces verdeelt de materiaalvervorming in zes gecontroleerde fasen, waardoor het moerlichaam, de afschuining en de interne kenmerken geleidelijk kunnen worden gevormd in plaats van door agressief vormen in één stap.

Vergeleken met machines met een lager station biedt deze moervormer meer controle over de materiaalstroom en maatstabiliteit. Elk station voert een specifieke vormfunctie uit, waardoor de interne spanning wordt verminderd en de algehele vormconsistentie wordt verbeterd. Deze structuur ondersteunt voorspelbaar vormgedrag tijdens langere productieruns. TAICHUANG introduceert deze koude koersoplossing voor kopers die zich richten op processtabiliteit, gereedschapsduidelijkheid en consistente moergeometrie voor standaard bevestigingsspecificaties.

Productspecificaties

Model	Eenheid	SJNF 8B-6S	SJNF 11B-6S	SJNF 14B-6S	SJNF 17B-6S	SJNF 19B-6S	SJNF22B-6S
Smeedstation	Nee.	6	6	6	6	6	6
Over de vlakken van de moer	mm	5-8	5,5-12,7	10-17	14-17	14-22	17-22
Geschikte zeskantmoer	mm	M2,5-M5	M3-M6	M6-M10	M8-M10	M8-M14	M10-M14
Afsnijdia. (Max.)	mm	8	11	14	17	19	22
Afgesneden lengte (Max)	mm	8	15	15	20	17	25
Schop uit lengte (Max)	mm	12	15	18	20	25	30
Sterft toonhoogte	mm	38	50	60	70	80	90
Macht smeden	kg	30000	55000	85000	120000	130000	160000
Ram beroerte	mm	50	58	70	80	100	120
Uitgang voor moer	stuks/min	120-300	100-280	90-220	70-170	60-140	60-135
Hoofdmotor	kW	7.5	11	15	22	30	37
Smering motor	kW	1.5	1.5	2.2	2.2	2.2	2.2
Smeermiddel	l	400	600	900	1000	1200	1500
Referentiegewicht heffen	Ton	3.5	4.5	8	10	14	16
Machineafmetingen	cm	185160105	240165110	310210145	320220140	375225160	405245165

Model	Eenheid	SJNF 24B-6S	SJNF 28B-6S	SJNF 33B-6S	SJNF 36B-6S	SJNF 41B-6S	SJNF 50B-6S
Smeedstation	Nee.	6	6	6	6	6	6
Over de vlakken van de moer	mm	17-26	24-28	24-33	30-36	30-41	41-50
Geschikte zeskantmoer	mm	M10-M18	M16-M18	M16-M22	M20-M22	M20-M27	M27-M33
Afsnijdia. (Max.)	mm	24	28	30	36	40	50
Afgesneden lengte (Max)	mm	22/38	35	40	45	52	70
Schop uit lengte (Max)	mm	30/45	38	38/55	43	68	65
Sterft toonhoogte	mm	100	120	140	150	165	195
Macht smeden	kg	220000	330000	360000	400000	450000	800000
Ram beroerte	mm	110/160	140	146/200	160	210	210
Uitgang voor moer	stuks/min	50-100	50-100	45-80	40-75	40-70	30-55
Hoofdmotor	kW	55	75	110	132	160	250
Smering motor	kW	2.2	2.2	2.2	2.2	2.2	2.2
Smeermiddel	l	2000	2200	3000	3100	3800	5800
Referentiegewicht heffen	Ton	25	31	45	52	80	130
Machineafmetingen	cm	455295195	510275200	535355215	615385225	720420250	985550270

Overzicht van het vormingsproces

Draadaanvoer en lengtesnijden

Eerste blanco vormgeving

Progressieve moerlichaamvorming

Vormgeving van hoeken en afschuiningen

Dimensionale verfijning

Laatste vorming en afvoer

Deze lay-out met meerdere stations ondersteunt gecontroleerde vervorming zonder spanen te snijden, waardoor de materiaalintegriteit behouden blijft.

Veelgestelde vragen

Vraag 1: Welke moertypen zijn geschikt voor een moervormer met 6 stations?

Het wordt vaak gebruikt voor standaard zeskantmoeren en vergelijkbare moergeometrieën.

Vraag 2: Wordt dit beschouwd als een machine met koude koers?

Ja, het behoort tot de categorie machines met koude kop en vormt noten door koude vervorming.

Vraag 3: Kan het gereedschap worden aangepast voor verschillende moergroottes?

Het bereik van de moergrootte is afhankelijk van de gereedschapsconfiguratie en de machine-instellingen.

Typische toepassingen

Onze 6-Station Moervormer kan worden gebruikt tijdens de productie van:

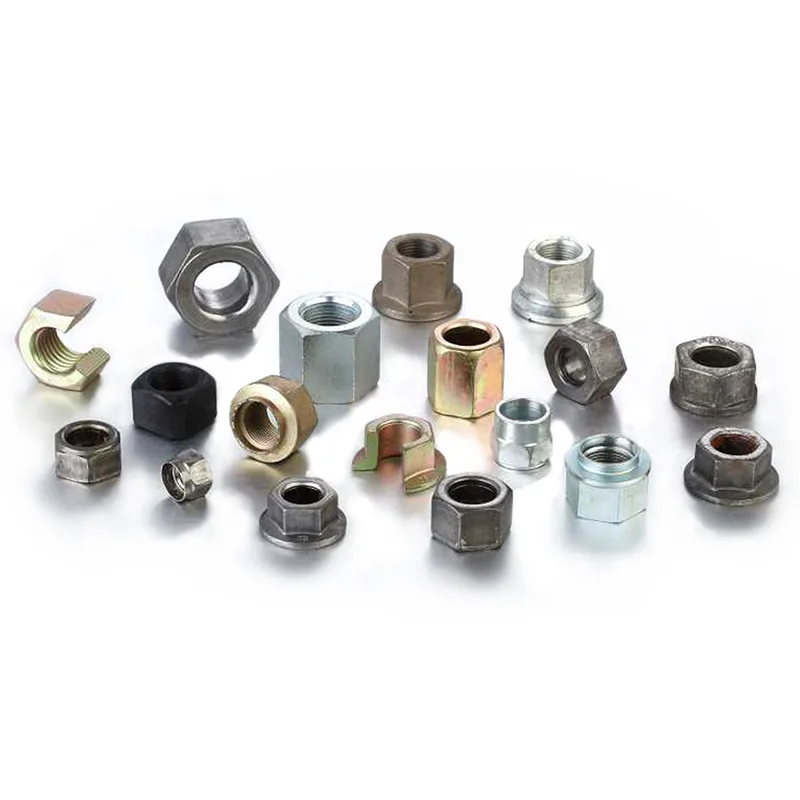

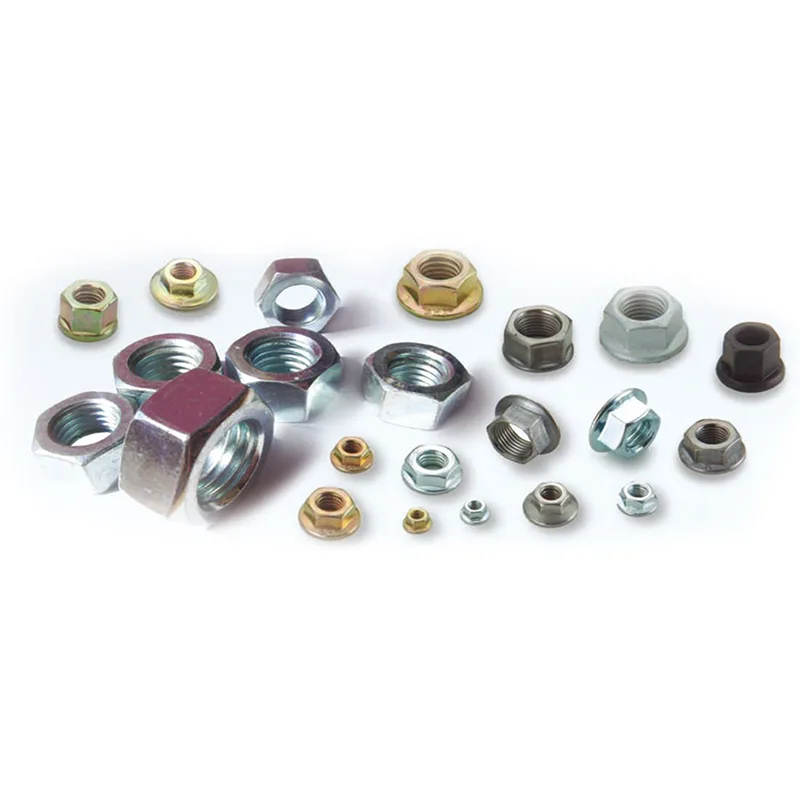

Zeskantmoeren en standaard industriële moeren

Bevestigingscomponenten voor auto's

Bevestigingsmiddelen voor machines en uitrusting

Draadmoeren voor algemeen gebruik
