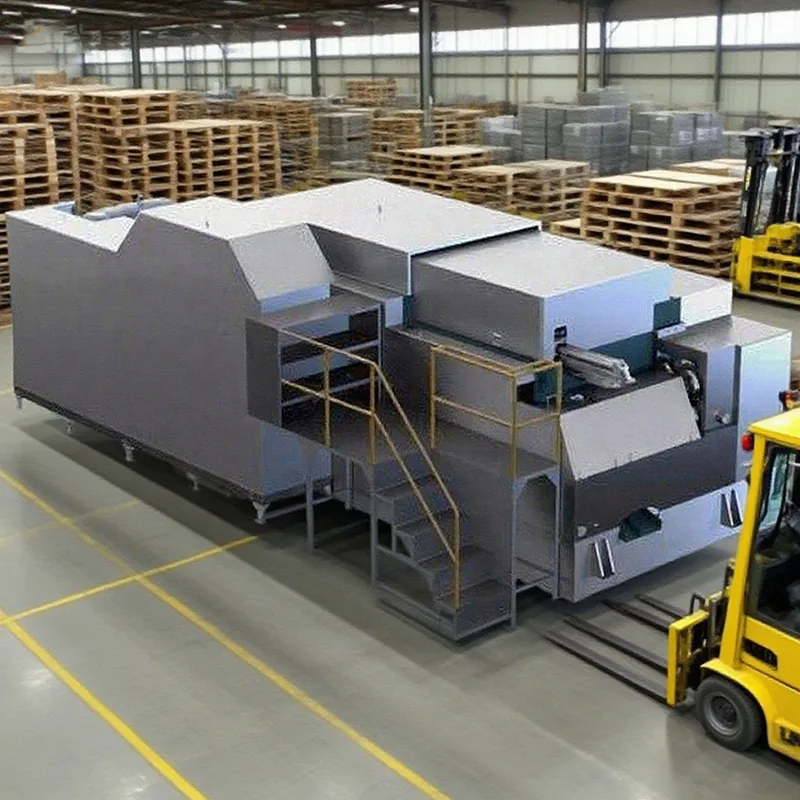

Een moervormer met 7 stations wordt boven standaardconfiguraties gepositioneerd door een hogere vormresolutie gedurende de hele productiecyclus te bieden. Bij machinesystemen met koude kop zorgt het extra station ervoor dat de vervorming geleidelijker wordt verdeeld, waardoor de moergeometrie wordt gestabiliseerd en de vormconsistentie wordt verbeterd.
Vergeleken met moervormers met zes stations biedt deze configuratie grotere flexibiliteit bij het vormen van moeren met afschuiningen, contouren of dimensionale overgangen die een gecontroleerde vormgeving vereisen. Elk vormstation draagt bij aan een gedefinieerde stap, waardoor de spanningsconcentratie wordt verminderd en de herhaalbaarheid tijdens productieruns wordt verbeterd.
TAICHUANG introduceert de moervormer met 7 stations als een oplossing voor kopers die geavanceerde moervormmogelijkheden evalueren, terwijl de duidelijke proceslogica en gereedschapscontrole behouden blijven.
|
Model |
Eenheid |
SJNF 8B-7S |
SJNF 11B-7S |
SJNF 14B-7S |
SJNF 19B-7S |
SJNF 24B-7S |
SJNF33B-7S |
|
Smeedstation |
Nee. |
7 |
7 |
7 |
7 |
7 |
7 |
|
Over de vlakken van de moer |
mm |
5-8 |
5,5-12,7 |
10-17 |
14-22 |
17-26 |
24-33 |
|
Geschikte zeskantmoer |
mm |
M2,5-M5 |
M3-M6 |
M6-M10 |
M8-M14 |
M10-M18 |
M16-M22 |
|
Afsnijdia. (Max.) |
mm |
8 |
11 |
14 |
19 |
24 |
30 |
|
Afgesneden lengte (Max) |
mm |
12 |
18 |
20 |
22 |
38 |
40 |
|
Schop uit lengte (Max) |
mm |
15 |
20 |
25 |
28 |
45 |
55 |
|
Sterft toonhoogte |
mm |
38 |
50 |
60 |
80 |
100 |
140 |
|
Macht smeden |
kg |
35.000 |
58.000 |
100.000 |
150.000 |
300.000 |
400.000 |
|
Ram beroerte |
mm |
58 |
76 |
100 |
110 |
160 |
200 |
|
Uitgang voor moer |
stuks/min |
110-260 |
90-220 |
80-180 |
60-120 |
50-80 |
40-70 |
|
Hoofdmotor |
kW |
7.5 |
11 |
15 |
37 |
55 |
132 |
|
Smering motor |
kW |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smeermiddel |
L |
400 |
700 |
1000 |
1400 |
2000 |
3400 |
|
Referentiegewicht heffen |
Ton |
4 |
5.5 |
9 |
16 |
30 |
50 |
|
Machineafmetingen |
cm |
210*160*110 |
260*170*130 |
310*220*160 |
380*240*170 |
480*320*215 |
590*390*230 |
|
Model |
Eenheid |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 17B-7SL |
SJNF 19B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
Smeedstation |
Nee. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Afsnijdia. (Max.) |
mm |
11 |
14 |
17 |
19 |
24 |
30 |
40 |
40 |
|
Afgesneden lengte (Max) |
mm |
36 |
40 |
55 |
48 |
60 |
75 |
68 |
85 |
|
Schop uit lengte (Max) |
mm |
40 |
60 |
60 |
60 |
80 |
100 |
80 |
120 |
|
PKO-lengte (max.) |
mm |
16 |
18 |
19 |
20 |
25 |
30 |
30 |
35 |
|
Sterft toonhoogte |
mm |
50 |
60 |
70 |
80 |
100 |
140 |
165 |
165 |
|
Macht smeden |
kg |
60.000 |
120.000 |
125.000 |
185.000 |
300.000 |
400.000 |
500.000 |
550.000 |
|
Ram beroerte |
mm |
160 |
200 |
210 |
220 |
280 |
280 |
240 |
360 |
|
Uitgang voor moer |
stuks/min |
55-140 |
60-110 |
50-100 |
50-90 |
45-80 |
40-80 |
40-75 |
40-70 |
|
Hoofdmotor |
kW |
15 |
22 |
30 |
41 |
55 |
160 |
220 |
220 |
|
Smering motor |
kW |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smeermiddel |
L |
800 |
1.200 |
1.300 |
1.600 |
3.000 |
3.500 |
4.000 |
5.000 |
|
Referentiegewicht heffen |
Ton |
6 |
10 |
12 |
20 |
35 |
57 |
85 |
95 |
|
Machineafmetingen |
cm |
290*170*130 |
350*220*150 |
370*240*170 |
470*260*195 |
579*310*210 |
645*375*230 |
780*450*250 |
830*465*265 |
De vormingsvolgorde omvat doorgaans het volgende:
Materiaaltoevoer en blanco snijden
Eerste lichaamsvorming
Progressieve moerprofielvorming
Tussenliggende geometrieverfijning
Definitie van hoeken en afschuiningen
Dimensionale correctie
Laatste vorming en afvoer
Dankzij deze gefaseerde aanpak kan de moervormer met 7 stations de vervorming van het materiaal stap voor stap beheersen, wat van cruciaal belang is voor complexere moergeometrieën.

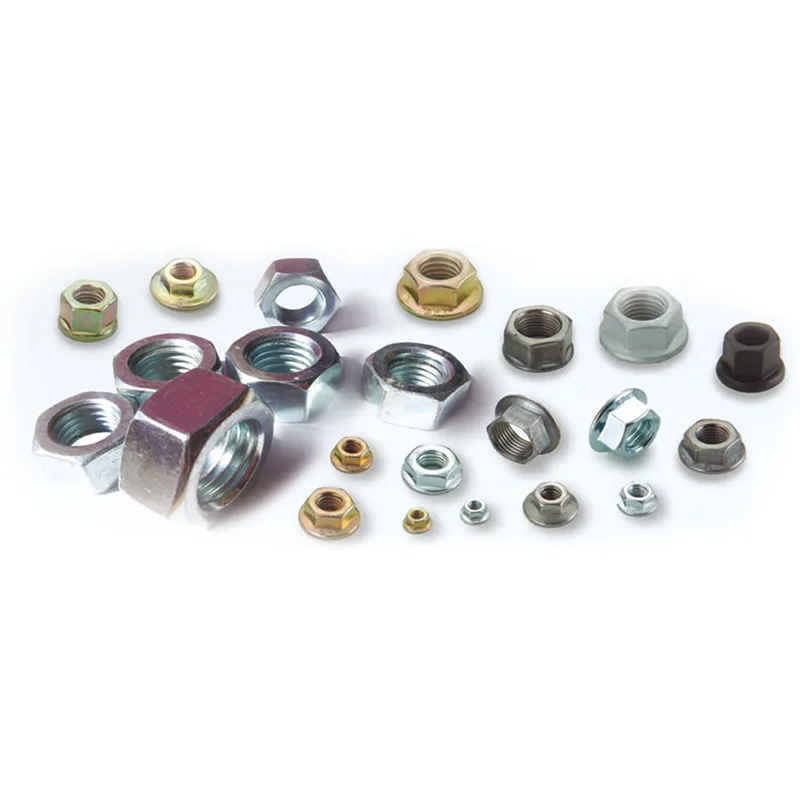

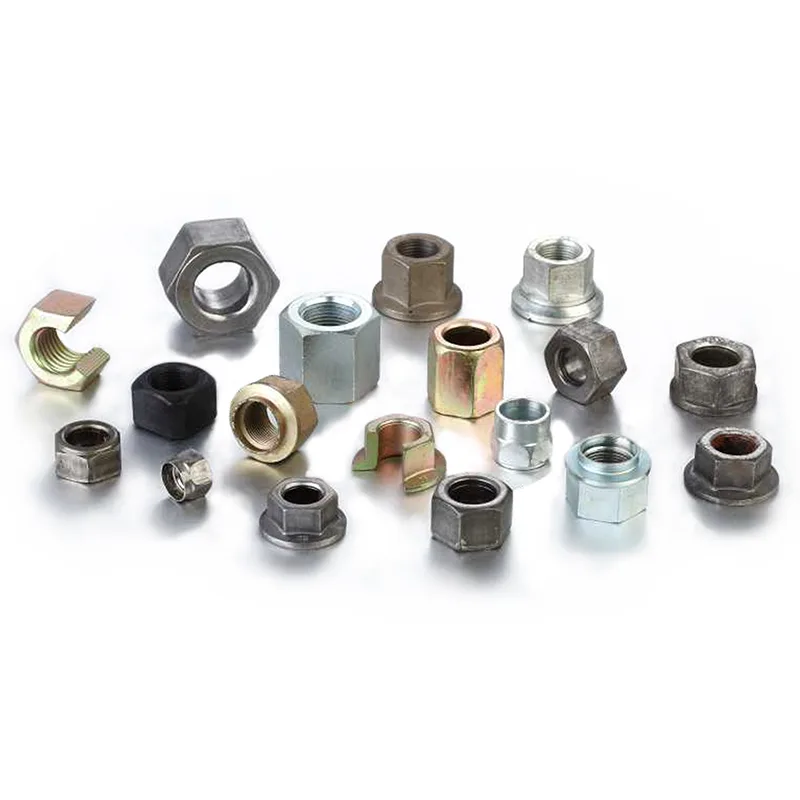

Moeren met speciale contouren of afschuiningen
Automotive en mechanische bevestigingscomponenten
Industriële moeren met strengere maatverwachtingen
Speciaal ontworpen bevestigingsmiddelen die een consistente geometrie vereisen
Het vormen van moeren met een koude kop is afhankelijk van vervorming in plaats van machinale bewerking. Door een extra station toe te voegen, helpt de moervormer met 7 stations de interne materiaalstroom en de oppervlakteconsistentie te verbeteren. Kopers beoordelen deze machine doorgaans op basis van de stabiliteit van het gereedschap, de herhaalbaarheid van de vormen en de aanpasbaarheid aan verschillende moerontwerpen.
TAICHUANG ondersteunt klanten door moervormerconfiguraties af te stemmen op producttekeningen, materiaaleigenschappen en productieplanningsdoelen.
Vraag 1: Waarom kiezen voor een moervormer met 7 stations in plaats van een model met 6 stations?
Het extra station maakt een fijnere controle over de materiaalstroom mogelijk en ondersteunt complexere moervormen.
Vraag 2: Wordt dit nog steeds beschouwd als een machine met koude koers?
Ja, het vormt noten door koude vervorming zonder materiaalverwijdering.
Vraag 3: Zorgt een groter aantal stations voor een grotere complexiteit van de installatie?
De opstelling vereist planning, maar biedt ook een grotere vormflexibiliteit.
