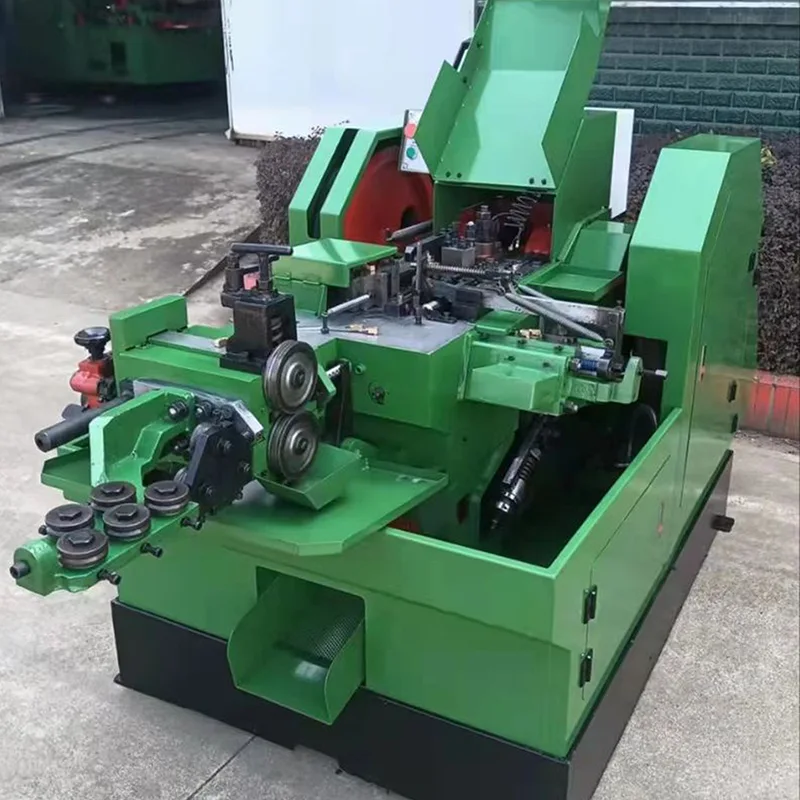

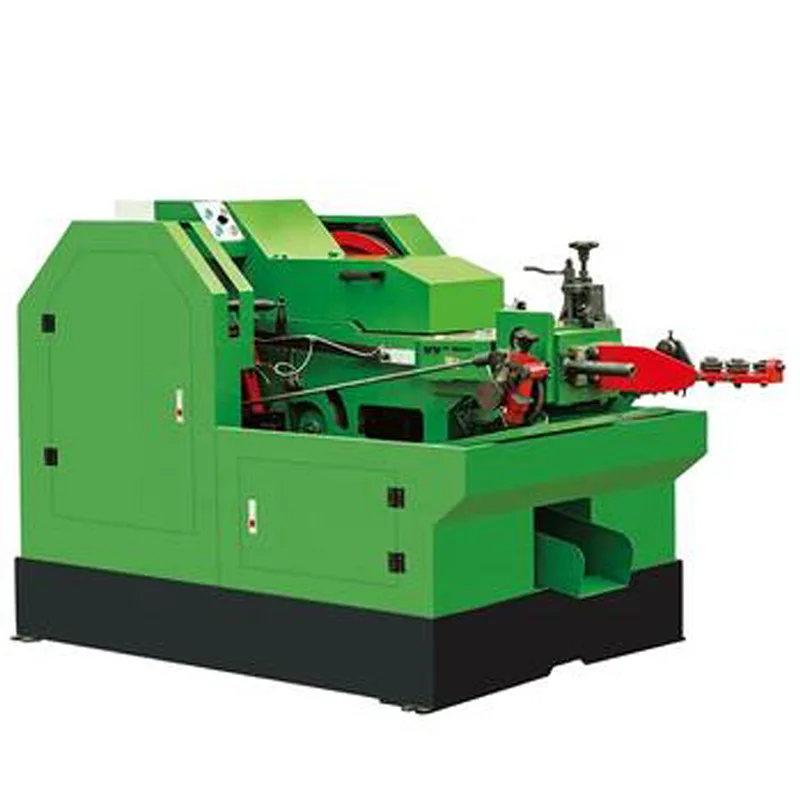

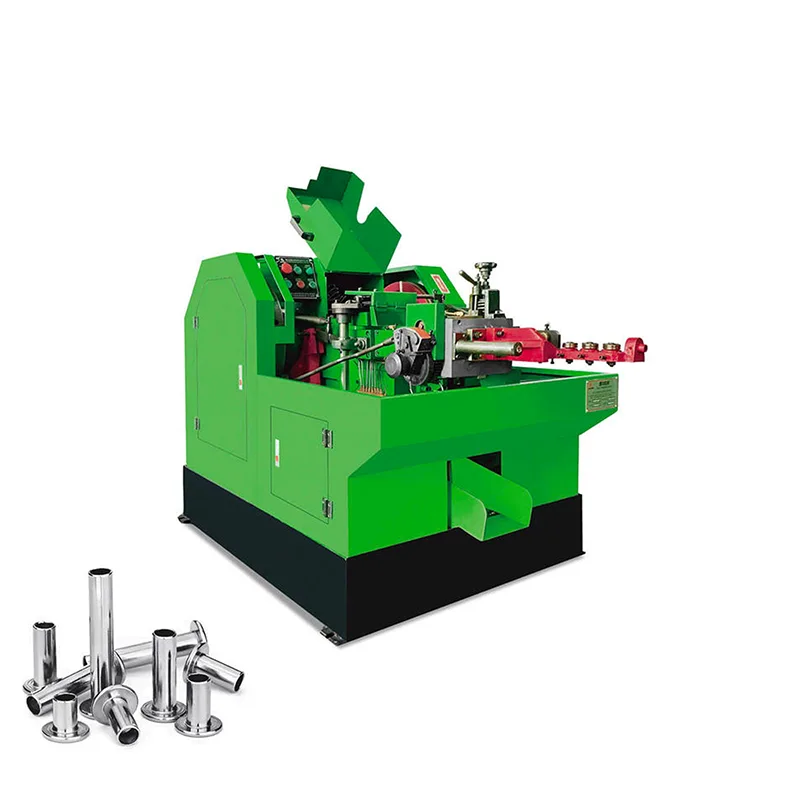

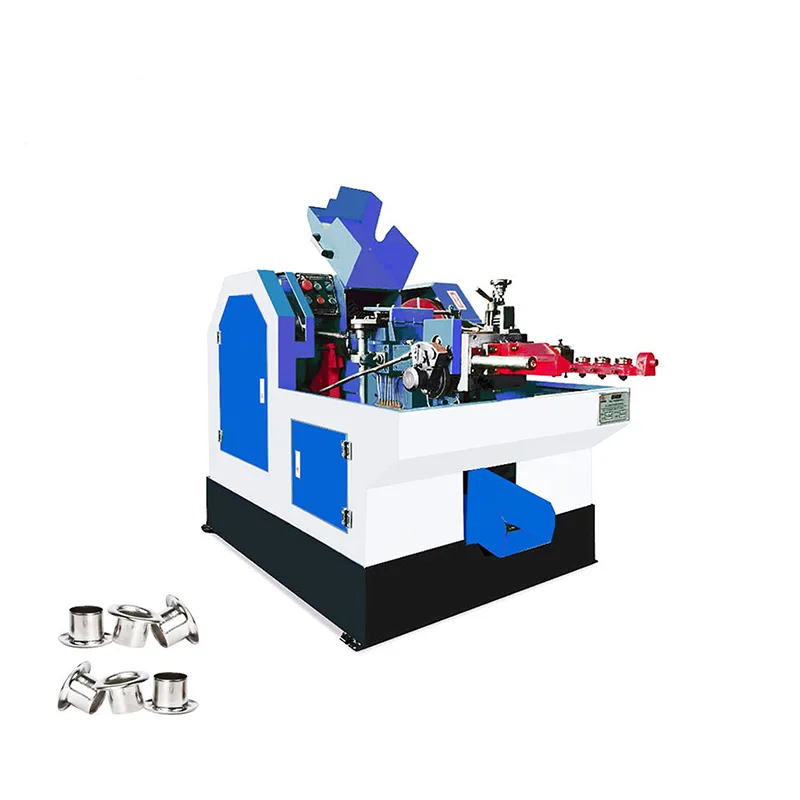

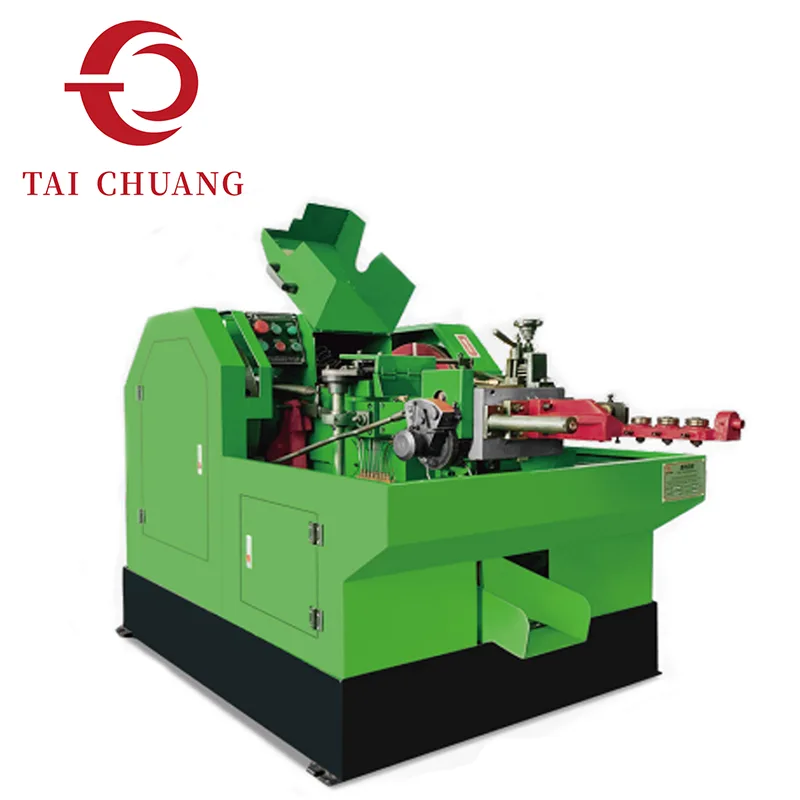

Onze semi-buisvormige klinknagelmachine is speciaal gebouwd voor het vervaardigen van klinknagels met gedeeltelijk holle schachten - een essentieel ontwerp voor samenstellingen die afhankelijk zijn van gecontroleerde vervorming tijdens installatie. Deze klinknagels hebben de voorkeur in talloze mechanische en industriële toepassingen, omdat ze door hun uitgeholde schacht gelijkmatig kunnen uitlopen wanneer ze worden geplaatst, waardoor een veilige, trillingsbestendige verbinding ontstaat zonder het werkstuk te beschadigen.

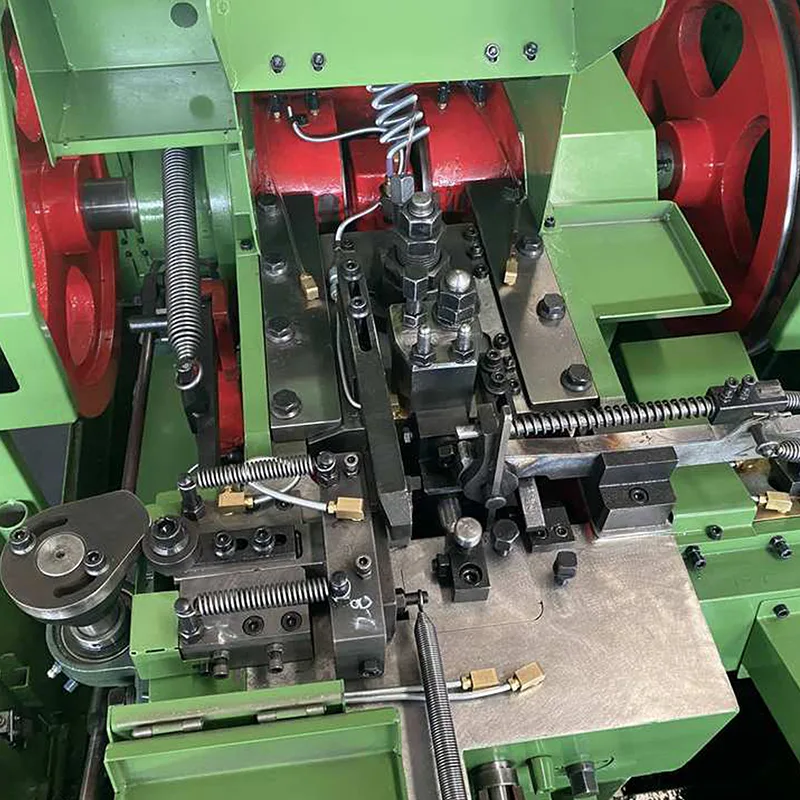

Door gebruik te maken van volwassen koudvormtechnologie produceert deze machine semi-buisvormige klinknagels van hoge kwaliteit op efficiënte wijze, terwijl de oorspronkelijke materiaalsterkte behouden blijft; er is geen secundaire warmtebehandeling vereist. Het vormingsproces is verdeeld in precieze, opeenvolgende fasen: eerst wordt de metaaldraad op exacte lengtes gesneden, vervolgens wordt de klinknagelkop in het gespecificeerde profiel gevormd en uiteindelijk wordt het gedeeltelijke buisvormige gedeelte gevormd met een consistente wanddikte. Elke fase wordt gecontroleerd volgens nauwe toleranties, zodat elke klinknagel een uniforme geometrie, diameter en holle diepte behoudt bij grote productiebatches. Dit niveau van consistentie is van cruciaal belang voor geautomatiseerde assemblagelijnen, waar zelfs kleine variaties vastlopen of beschadigde verbindingen kunnen veroorzaken.
Naast kernvormfuncties is de machine ontworpen voor industriële betrouwbaarheid, met duurzame gereedschappen, soepele materiaaltoevoer en eenvoudige aanpassing voor verschillende klinknagelgroottes. Of het nu gaat om het produceren van klinknagels met een kleine diameter voor elektronische apparatuur of grotere varianten voor de assemblage van auto's en apparaten, het combineert snelheid en precisie om te voldoen aan de productie-eisen van grote volumes.
TAICHUANG levert deze gespecialiseerde apparatuur voor het vormen van klinknagels aan fabrikanten van bevestigingscomponenten, gericht op diverse sectoren, waaronder de automobielsector, de lucht- en ruimtevaart, consumentenelektronica, meubels en algemene machines. Onze machines zijn op maat gemaakt voor de verwerking van gangbare klinknagelmaterialen zoals koolstofstaal, roestvrij staal en aluminium, met aanpasbare gereedschapsopties om aan specifieke productvereisten te voldoen.
|
Model |
Max. Diameter blanco/mm |
Blanco lengte/mm |
Afgesneden lengte/mm |
Slag/mm |
Capaciteit/stuks/min |
Diameter hoofdmatrijs/mm |
De initiële diameter van de stempelmatrijs/mm |
De precieze diameter van de ponsmatrijs / mm |
Afgesneden matrijsdiameter/mm |
|
DW3-20 |
Φ4,0 |
20 |
30 |
37 |
100-120 |
Φ20*35 |
Φ18*50 |
Φ18*50 |
Φ13*20 |
|
DW4-40 |
Φ5,0 |
40 |
48 |
68 |
90-110 |
Φ32*58 |
Φ25*65 |
Φ25*65 |
Φ15*30 |
|
DW5-60 |
Φ7,0 |
60 |
75 |
92 |
70-90 |
Φ34,5*98 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW5-80 |
Φ7,0 |
80 |
95 |
102 |
70-90 |
Φ34,5*100 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW6-90 |
Φ9,0 |
90 |
110 |
120 |
60-80 |
Φ45*120 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW6-120 |
Φ9,0 |
120 |
140 |
150 |
60-80 |
Φ45*150 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW8-120 |
Φ11,0 |
120 |
140 |
156 |
50-70 |
Φ55*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
|
DW10-120 |
Φ13,0 |
120 |
140 |
150 |
50-60 |
Φ70*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
|
Model |
Snijgrootte/mm |
Hoofdmotorvermogen/kw |
Volume (L*B*H)/m |
Gewicht/kg |
|
DW3-20 |
6*25*42 |
Niveau 6 - 1,1 kW |
1,65*0,85*1,12 |
650 |
|
DW4-40 |
9*32*70 |
Niveau 6 - 1,5 kW |
2,10*1,02*1,06 |
1000 |
|
DW5-60 |
9*35*72 |
Niveau 6 - 2,2 kW |
2,50*1,19*1,17 |
1850 |
|
DW5-80 |
9*35*72 |
Niveau 6 - 2,2 kW |
2,50*1,17*1,25 |
1900 |
|
DW6-90 |
12*35*77 |
Niveau 6 - 4 kW |
3,15*1,37*1,41 |
2900 |
|
DW6-120 |
12*35*77 |
Niveau 6 -4 kW |
3,08*1,38*1,41 |
3700 |
|
DW8-120 |
12*42*90 |
Niveau 6 -7,5 kW |
3,70*1,60*1,80 |
4500 |
|
DW10-120 |
16*55*115 |
Niveau 6 - 11 kW |
4,80*1,80*1,70 |
7800 |
Ons gecontroleerde vormsysteem voor holle uiteinden zorgt voor een stabiele en consistente productie van semi-buisvormige klinknagels.
Belangrijkste voordelen bij daadwerkelijke productie:
1. Nauwkeurige controle over de caviteitsdiepte
2. Uniforme wanddikte in de klinknagel
3. Stabiele schachtuitlijning tijdens het vormen
4. Consistente vorm en contour van de klinknagelkop
5. Lagere kans op scheuren tijdens het holvormen
Met deze kenmerken behouden de klinknagels betrouwbare prestaties tijdens montage en later gebruik.
Geschikt voor de productie van klinknagels in grote volumes
Stabiele herhaalbaarheid bij caviteitsvorming
Evenwichtige controle van de materiaalstroom
Geoptimaliseerde standtijd
Continue industriële productiecompatibiliteit
De semi-buisvormige klinknagelmachine ondersteunt efficiënte klinknagelproductielijnen met consistente maatcontrole.
Semi-buisvormige klinknagelmachine wordt veel gebruikt in:
Montage van auto-interieurs
Productie van huishoudelijke apparaten
Toepassingen voor het verbinden van plaatmetaal
Bevestigingssystemen voor lichte machines
Industriële hardwareproductie
Het ondersteunt koolstofstaal en geselecteerde materialen van klinknagelkwaliteit.
Gespecialiseerde leverancier van koudkop- en klinknagelvormmachines
Ervaring met het bedienen van de wereldwijde assemblage-industrie
Exportklare industriële apparatuur
Focus op stabiele vormprecisie
Productieondersteuning op lange termijn
TAICHUANG biedt professionele semi-buisvormige klinknagelvormoplossingen voor wereldwijde fabrikanten.
Vraag 1: Wat is een semi-buisvormige klinknagel?
Een klinknagel met een gedeeltelijk hol uiteinde dat gemakkelijker vervorming tijdens de montage mogelijk maakt.
Vraag 2: Is de caviteitsdiepte consistent?
Ja, de machine is ontworpen voor gecontroleerde holle precisie.
Vraag 3: Geschikt voor auto-assemblage?
Ja, vooral voor interieur- en plaatverbindingscomponenten.
Vraag 4: Kan het continu draaien?
Ja, het ondersteunt grootschalige industriële productie.
Vraag 5: Biedt TAICHUANG industriële exportmodellen?
Ja, configuraties zijn geschikt voor mondiale markten.
