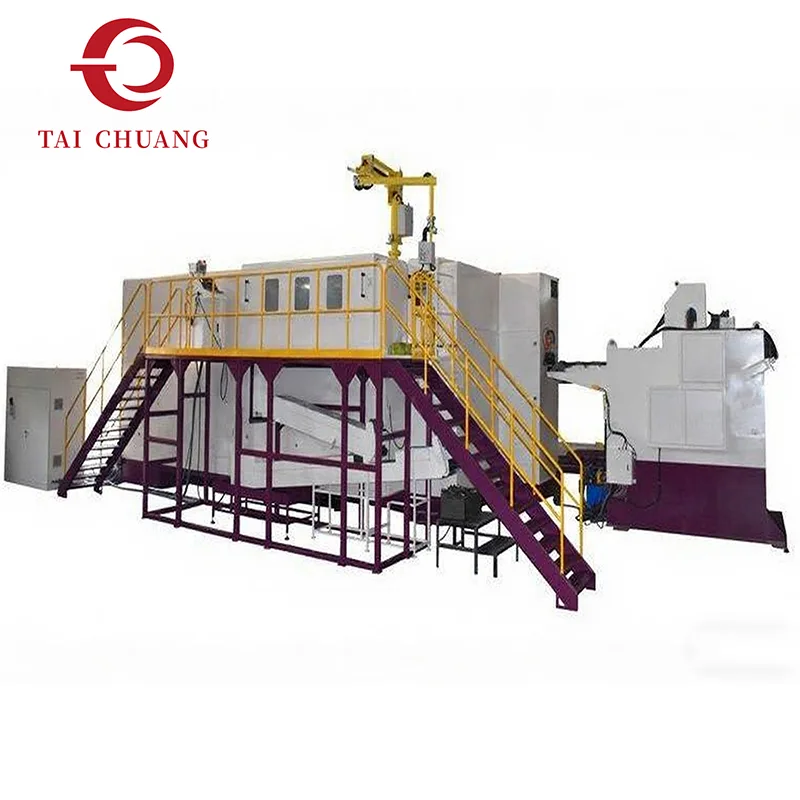

Koude koersmachine met 6 stations

Meertrapsvormprestaties definiëren deze 6-stationsdeel-koudekopmachine, aangeboden door de professionele fabrikant TAICHUANG, voor industriële toepassingen met koude kop. De configuratie met zes stations breidt de vormvolgorde uit om complexere componentgeometrieën te ondersteunen, terwijl een stabiele materiaalstroom en gecontroleerde vervorming behouden blijven tijdens continue productie in koude kop.

Stuur onderzoek

Productomschrijving

Deze koudkopmachine met 6 stations is gebouwd met een extra vormstation tijdens de productie en biedt uitgebreide vormmogelijkheden voor veeleisendere onderdelen. Het maakt het mogelijk complexe geometrieën geleidelijk te vormen door middel van stabiele, gecontroleerde vervorming.

Tijdens bedrijf wordt metaaldraad of -staaf op lengte gesneden en tussen stations overgebracht, waar elke stap een deel van het vormingsproces voltooit. Het verdelen van de vervorming over zes stations verbetert de materiaalstroom en verkleint de kans op overmatige spanningsopbouw tijdens het vormen.

TAICHUANG levert deze koudvormmachine voor fabrikanten die extra vormstappen nodig hebben die verder gaan dan wat standaard koudvormapparatuur kan bieden.

Productspecificaties

Model	Eenheid	SJBP-66S	SJBP-86S	SJBP-86L	SJBP-106S
Smeedstation	NEE.	6	6	6	6
Smeden kracht	kg	53.000	95.000	105.000	115.000
Maximale afsnijdia	mm	Φ10	Φ13	Φ13	Φ16
Maximale afsnijlengte	mm	100	100	200	133
Snelheidsbereik	stuks/min	100-160	80-125	50-110	85-140
PKO beroerte	mm	26	26	35	30
K.O.Stroke	mm	85	90	170	115
Hoofdschuifslag	mm	136	140	270	190
Hoofdmotor	kW	18.5	22	30	30
Grootte van de afgesneden matrijs	mm	Φ32*45L	Φ42*60L	Φ42*60L	Φ52*75L
Grootte van de ponsmatrijs	mm	Φ40*90L	Φ45*115L	Φ45*130L	Φ53*115L
Grootte van de hoofdmatrijs	mm	Φ50*120L	Φ60*120L	Φ60*190L	Φ75*135L
Die toonhoogte	mm	64	80	80	94
Machineafmeting	cm	350240170	420270200	520270200	460300210
Referentiegewicht heffen	Ton	15	18	21	23
Maximale smeeddiameter op hoofd	mm	Φ14	Φ18	Φ18	Φ22
Normale boutmaat	mm	3-8	5-10	5-10	6-12
Schachtlengte van blanco	mm	15-70	15-77	30-160	15-110

Model	Eenheid	SJBP-136S	SJBP-136L	SJBP-136LL	SJBP-166S	SJBP-166LL
Smeedstation	NEE.	6	6	6	6	6
Smeden kracht	kg	148.000	148.000	150.000	280.000	320.000
Maximale afsnijdia	mm	Φ18	Φ18	Φ18	Φ23	Φ25
Maximale afsnijlengte	mm	140	190	300	190	350
Snelheidsbereik	stuks/min	60-105	60-100	42-75	50-80	30-60
PKO beroerte	mm	30	40	40	40	45
K.O.Stroke	mm	115	170	280	170	320
Hoofdschuifslag	mm	200	270	380	274	490
Hoofdmotor	kW	45	37	45	75	75
Grootte van de afgesneden matrijs	mm	Φ58*80L	Φ58*80L	Φ58*80L	Φ75*100L	Φ75*100L
Grootte van de ponsmatrijs	mm	Φ60*130L	Φ60*130L	Φ70*229L	Φ75*185L	Φ75*185L
Grootte van de hoofdmatrijs	mm	Φ94*190L	Φ94*190L	Φ100*305L	Φ108*200L	Φ108*345L
Die toonhoogte	mm	110	110	110	129	129
Machineafmeting	cm	460310220	550310220	750310260	650360260	870360300
Referentiegewicht heffen	Ton	30	35	42	56	65
Maximale smeeddiameter op hoofd	mm	Φ25	Φ25	Φ25	Φ32	Φ32
Normale boutmaat	mm	8-14	8-14	8-14	10-18	10-18
Schachtlengte van blanco	mm	20-110	20-160	60-270	20-160	70-310

Model	Eenheid	SJBP-206L	SJBP-206LL	SJBP-206LLT	SJBP-256S	SJBP-256LL
Smeedstation	NEE.	6	6	6	6	6
Smeden kracht	kg	420.000	420.000	480.000	500.000	520,00
Maximale afsnijdia	mm	Φ30	Φ30	Φ32	Φ36	Φ36
Maximale afsnijlengte	mm	240	360	420	280	380
Snelheidsbereik	stuks/min	40-65	40-60	30-60	30-60	30-55
PKO beroerte	mm	50	50	90	55	50
K.O.Stroke	mm	220	325	380	230	320
Hoofdschuifslag	mm	346	496	560	330	510
Hoofdmotor	kW	90	90	110	110	132
Grootte van de afgesneden matrijs	mm	Φ82*130L	Φ82*130L	Φ90*150L	Φ92*130L	Φ109*150L
Grootte van de ponsmatrijs	mm	Φ90*215L	Φ90*215L	Φ90*235L	Φ120*270L	Φ120*270L
Grootte van de hoofdmatrijs	mm	Φ125*240L	Φ125*345L	Φ125*400L	Φ148*250L	Φ148*355L
Die toonhoogte	mm	140	140	140	160	160
Machineafmeting	cm	800380320	870354320	1000390340	900470350	980470350
Referentiegewicht heffen	Ton	90	95	105	135	145
Max. smeden dia hoofd	mm	Φ44	Φ44	Φ44	Φ50	Φ50
Normale boutmaat	mm	12-22	12-20	12-20	16-30	16-28
Schachtlengte van blanco	mm	30-210	100-310	60-360	35-220	60-310

Model	Eenheid	SJBP-276S	SJBP-306S	SJBP-306L	SJBP-426S
Smeedstation	NEE.	6	6	6	6
Smeden kracht	kg	660.000	700.000	730.000	1.300.000
Maximale afsnijdia	mm	Φ36	Φ41	Φ45	Φ55
Maximale afsnijlengte	mm	320	320	400	460
Snelheidsbereik	stuks/min	30-50	30-50	27-50	26-40
PKO beroerte	mm	60	60	70	80
K.O.Stroke	mm	280	280	330	350
Hoofdschuifslag	mm	450	450	520	650
Hoofdmotor	kW	160	185	200	375
Grootte van de afgesneden matrijs	mm	Φ129*180L	Φ129*180L	Φ129*180L	Φ175*195L
Grootte van de ponsmatrijs	mm	Φ138*270L	Φ138*270L	Φ138*270L	Φ195*330L
Grootte van de hoofdmatrijs	mm	Φ178*300L	Φ185*300L	Φ185*420L	Φ238*430L
Die toonhoogte	mm	190	200	200	270
Machineafmeting	cm	950520450	950520450	1010520460	1360620500
Referentiegewicht heffen	Ton	170	200	220	380
Max. smeden dia hoofd	mm	Φ70	Φ80	Φ80	Φ90
Normale boutmaat	mm	16-27	20-30	24-36	30-42
Schachtlengte van blanco	mm	50-260	50-260	60-320	80-350

Belangrijkste kenmerken

Uitgebreide vormmogelijkheden

Met zes speciale vormstations kunt u met de 6-Station Part Cold Heading Machine meer vormstappen in één productiecyclus voltooien. Dit extra station biedt de mogelijkheid om complexere onderdeelgeometrieën te produceren die niet kunnen worden gevormd op standaard machines met een lager station.

Gecontroleerde materiaalstroom

Door het materiaal geleidelijk te vervormen over meerdere stations, zorgt de machine voor een gelijkmatigere materiaalstroom en betere controle tijdens het vormen. Dit resulteert in stabielere afmetingen, verbeterde oppervlaktekwaliteit en minder spanning op het te vormen materiaal.

Productie-efficiëntie

Alle kritische vormbewerkingen worden in één doorgang door de machine voltooid. Hierdoor zijn er geen secundaire processen of meerdere instellingen nodig, waardoor u de productietijd kunt verkorten en de algehele output kunt verbeteren.

Betrouwbare industriële werking

De machine is speciaal gebouwd voor continue dagelijkse productie en is ontworpen om consistent te werken in veeleisende productieomgevingen. Het biedt stabiele prestaties, lage uitvaltijd en duurzaamheid op lange termijn voor regelmatig industrieel gebruik.

Toepassingen

Onze 6-stations Cold Heading Machine wordt veel gebruikt voor de productie van een verscheidenheid aan precisiecomponenten die een progressieve vormgeving en stabiele kwaliteit vereisen.

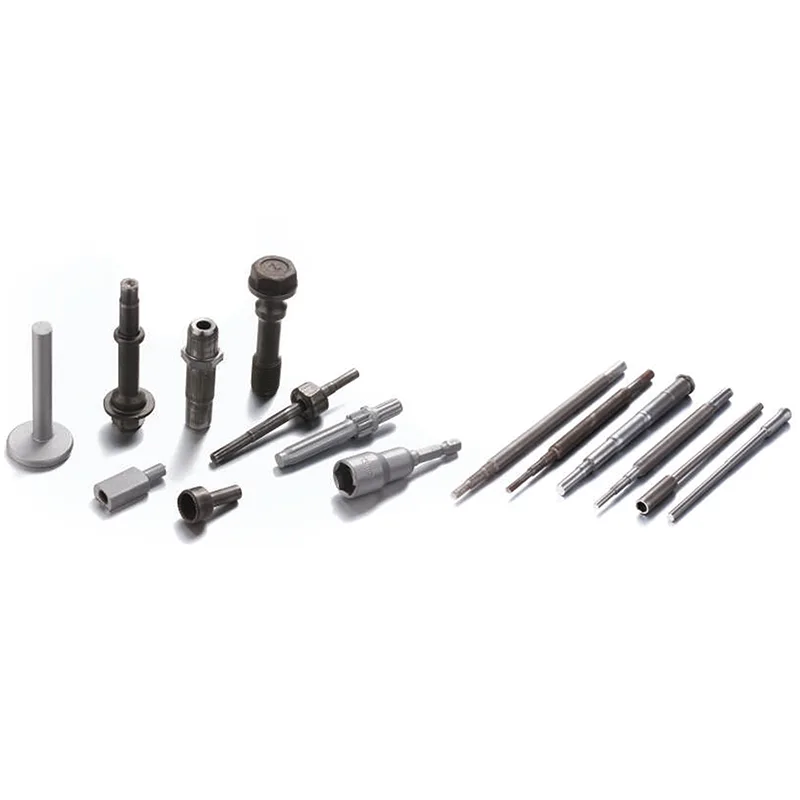

Typische onderdelen die op deze machine worden geproduceerd zijn onder meer:

· Getrapte assen met meerdere diameterveranderingen

· Op maat ontworpen hardwareonderdelen voor speciale toepassingen

· Mechanische connectoren gebruikt bij montage en transmissie

· Precisiebussen met strenge tolerantie-eisen

· Diverse industriële fittingen voor verschillende uitrustingssystemen

Deze machine is geschikt voor fabrikanten die zich richten op hoogwaardige metalen componenten, ten behoeve van industrieën zoals:

· Automobielproductie en levering van auto-onderdelen

· Constructiehardware en standaard productie van bevestigingsmiddelen

· Algemene productie van machines en mechanische componenten

· Industriële apparatuur en montageonderdelen

Veelgestelde vragen

Vraag 1: Wat is het voordeel van een machine met 6 stations ten opzichte van een model met 5 stations?

Het extra vormstation maakt extra vormbewerkingen en grotere flexibiliteit mogelijk bij het produceren van complexere onderdelen.

Vraag 2: Is de machine geschikt voor productie van grote volumes?

Ja. Koudkopmachines met meerdere stations worden vaak gebruikt voor de massaproductie van metalen componenten.

Vraag 3: Verbetert koude kop de sterkte van het product?

Ja. Omdat het materiaal wordt gevormd in plaats van gesneden, blijft de interne korrelstructuur continu, waardoor de sterkte wordt verbeterd.
