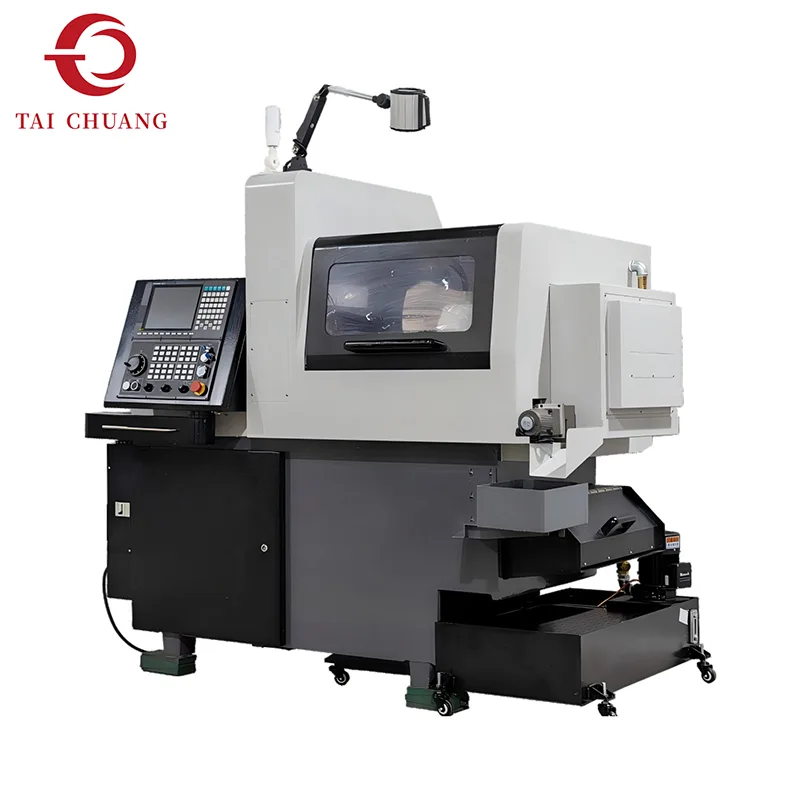

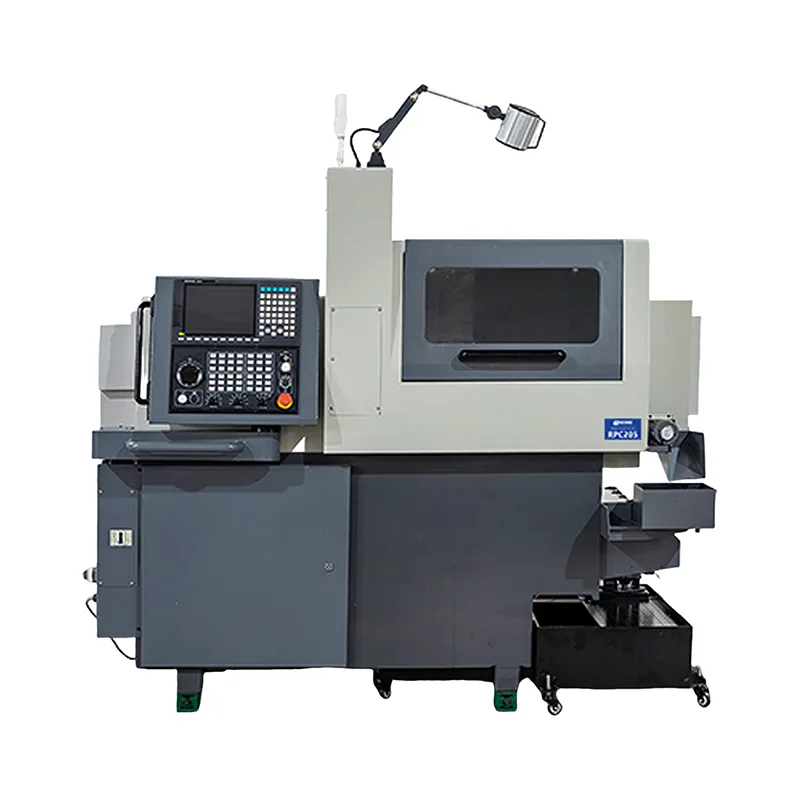

Moderne precisieproductie vereist steeds meer machines die meerdere bewerkingen kunnen uitvoeren zonder herhaalde herpositionering van het werkstuk. De 6-assige Zwitserse draaibank voldoet aan deze eis door geavanceerde bewegingscontrole te integreren met de structurele stabiliteit van Zwitserse bewerkingstechnologie.

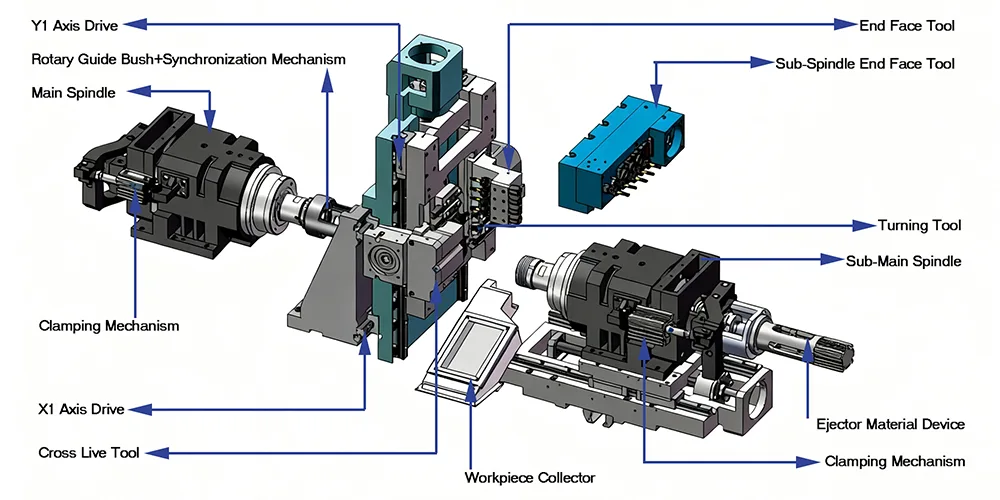

De machine maakt gebruik van een glijdend kopontwerp in combinatie met geleidebusondersteuning, waardoor het werkstuk tijdens het zagen stevig gestabiliseerd blijft. Deze configuratie is bijzonder effectief bij het bewerken van lange, slanke onderdelen die normaal gesproken gevoelig zijn voor trillingen of buiging bij conventionele draaisystemen.
Vergeleken met Zwitserse machines met een lagere as vergroot de configuratie met zes assen de bewerkingsflexibiliteit. Dankzij extra bewegingsbesturing kunnen gelijktijdige bewerkingen zoals dwarsboren, sleuffrezen, contourdraaien en draadvormen in een gecoördineerde volgorde worden uitgevoerd. Deze uitgebreide mogelijkheid verkort de cyclustijd aanzienlijk en verbetert tegelijkertijd de algehele productie-efficiëntie.
TAICHUANG levert deze Zwitserse draaibank aan fabrikanten die op zoek zijn naar sterk geïntegreerde bewerkingssystemen die de veeleisende productie van precisieonderdelen kunnen ondersteunen.
| Item | RPC-126 | RPC-126A | RPC-126B | |
| Reis- en gatdiameter | Maximale werksnelheid van hoofd-/subspil (tpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Max. draaidiameter van hoofd-/subspindel (mm) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| Minimum divisienummer | Continue indexering | Continue indexering | Continue indexering | |
| Diameter hoofd-/subspindelgat (mm) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| Hoofdspil | Specificaties en hoeveelheid OD-draaigereedschap | |||
| OD Draaigereedschap Hoeveelheid (stuks) | 5 Draaigereedschap | 5 Draaigereedschap | 12 Draaigereedschap | |
| OD Draaigereedschap Haaigrootte (mm) | 12×12 | 12×12 | 12×12 | |
| Eindvlak Vast gereedschap Aantal (stuks) | 4×Φ20 Rond gat (ER11) | 2×Φ20 Rond gat (ER11) | / | |
| Maximale boordiameter (mm) | Φ9 | Φ9 | / | |
| Max. tapdiameter (mm) | M8 | M8 | / | |
| Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | / | ER11×3 | / | |
| Maximale boordiameter (mm) | / | Φ5 | / | |
| Max. tapdiameter (mm) | / | M4 | / | |
| Maximale snelheid (tpm) | / | 5000 | / | |
| Cross Power-aangedreven(Live)Tool Aantal (stuks) | ER11×2 voeg ER16×2 toe | ER11×2 voeg ER16×2 toe | / | |
| Maximale boordiameter (mm) | Φ9 | Φ9 | / | |
| Max. tapdiameter (mm) | M8 | M8 | / | |
| Maximale snelheid (tpm) | 5000 | 5000 | / | |
| Max. zaagbladfreesdiameter (dwarsvlak) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Geleidingsbusmodus/Niet-geleidebusmodus | ||||
| Sub-spindel | Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | 3×Φ20Rond gat (ER11) | 3×Φ20Rond gat (ER11) | 3×Φ20Rond gat (ER11) |
| Maximale boordiameter (mm) | Φ9 | Φ9 | Φ9 | |
| Max. tapdiameter (mm) | M8 | M8 | M8 | |
| Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | ER11×3 | ER11×3 | ER11×3 | |
| Maximale boordiameter (mm) | Φ9 | Φ9 | Φ9 | |
| Max. tapdiameter (mm) | M8 | M8 | M8 | |
| Maximale snelheid (tpm) | 6500 | 6500 | 6500 | |
| Cross Power-aangedreven(Live)Tool Aantal (stuks) | ER11×3 | ER11×3 | ER11×3 | |
| Maximale boordiameter (mm) | Φ9 | Φ9 | Φ9 | |
| Max. tapdiameter (mm) | M8 | M8 | M8 | |
| Maximale snelheid (tpm) | 6500 | 6500 | 6500 | |
| Andere parameters | Andere parameters | |||
| Hoofd-/subspindelmotor (kw) | 2,2/2,2 | 2,2/2,2 | 2,2/2,2 | |
| Hoofdspilkruis Elektrisch aangedreven gereedschapsmotor (kw) | 1 | 1 | / | |
| Eindvlak hoofdspil Elektrisch aangedreven gereedschapsmotor (kw) | / | / | ||
| 0.4 | ||||
| Sub-spindel kruismotor aangedreven gereedschapsmotor (kw) | 1 | 1 | 1 | |
| Servomotoren(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomotor (Y2) (kW) | 1 | 1 | 1 | |
| Smering Pompmotor (kw) | 0.1 | 0.1 | 0.1 | |
| Koelvloeistofpompmotor (kw) | 0.35 | 0.35 | 0.35 | |
| Snelle invoersnelheid (fabrieksinstelling) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Capaciteit koelvloeistoftank (L) | 200 | 200 | 200 | |
| Capaciteit smeereenheid (L) | 3 | 3 | 3 | |
| Centrumhoogte (mm) | 1050 | 1050 | 1050 | |
| Afmetingen (lengte x breedte x hoogte) (mm) (verpakkingsafmetingen toevoegen 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| Machinegewicht (kg) | 2500 | 2500 | 2500 | |
| Machinevermogen (kW) | 13 | 13.5 | 12 | |
De zesassige structuur maakt complexere gereedschapsbewegingspaden mogelijk, waardoor geavanceerde bewerkingsstrategieën voor ingewikkelde componentgeometrieën mogelijk zijn.
Draai-, frees-, boor- en draadbewerkingen kunnen in één continue bewerkingscyclus worden uitgevoerd.

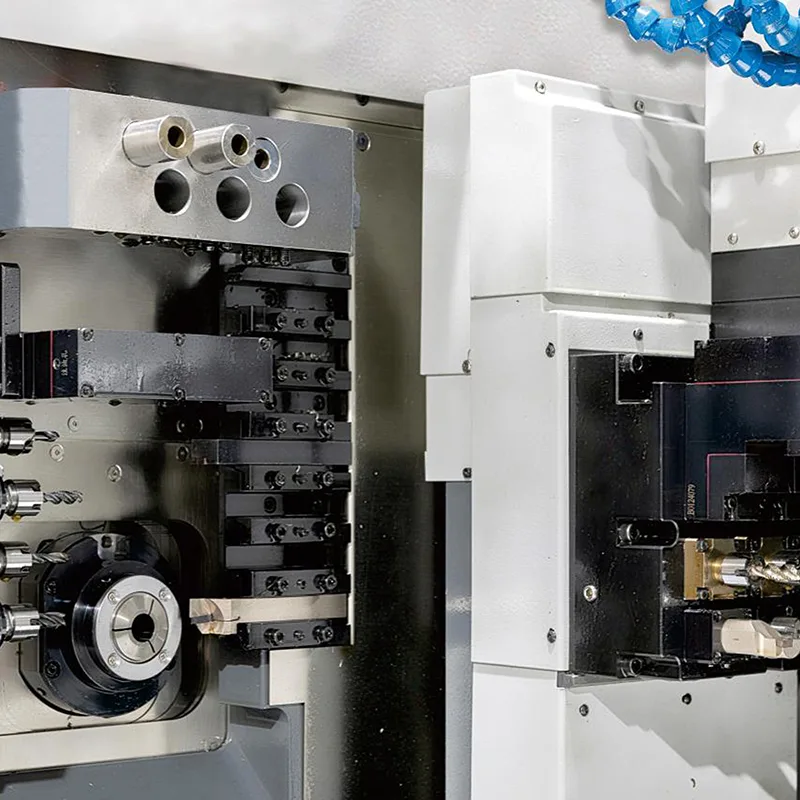

De geleidebus stabiliseert het werkstuk dicht bij de snijzone, vermindert trillingen en verbetert de bewerkingsnauwkeurigheid.
6-assige Zwitserse draaibanken zijn ontworpen om kleine precisiecomponenten efficiënt te produceren binnen een relatief compact machineoppervlak.
Door meerassige bewerking kunnen verschillende processen worden voltooid zonder onderdelen tussen machines over te brengen.
Complexe componentkenmerken kunnen worden bewerkt door gecoördineerde asbewegingen.
Stabiele snijomstandigheden helpen bij het handhaven van strenge tolerantie-eisen tijdens lange productieruns.
Het combineren van meerdere bewerkingen in één bewerkingscyclus ondersteunt een snellere doorvoer bij de productie van precisiecomponenten.

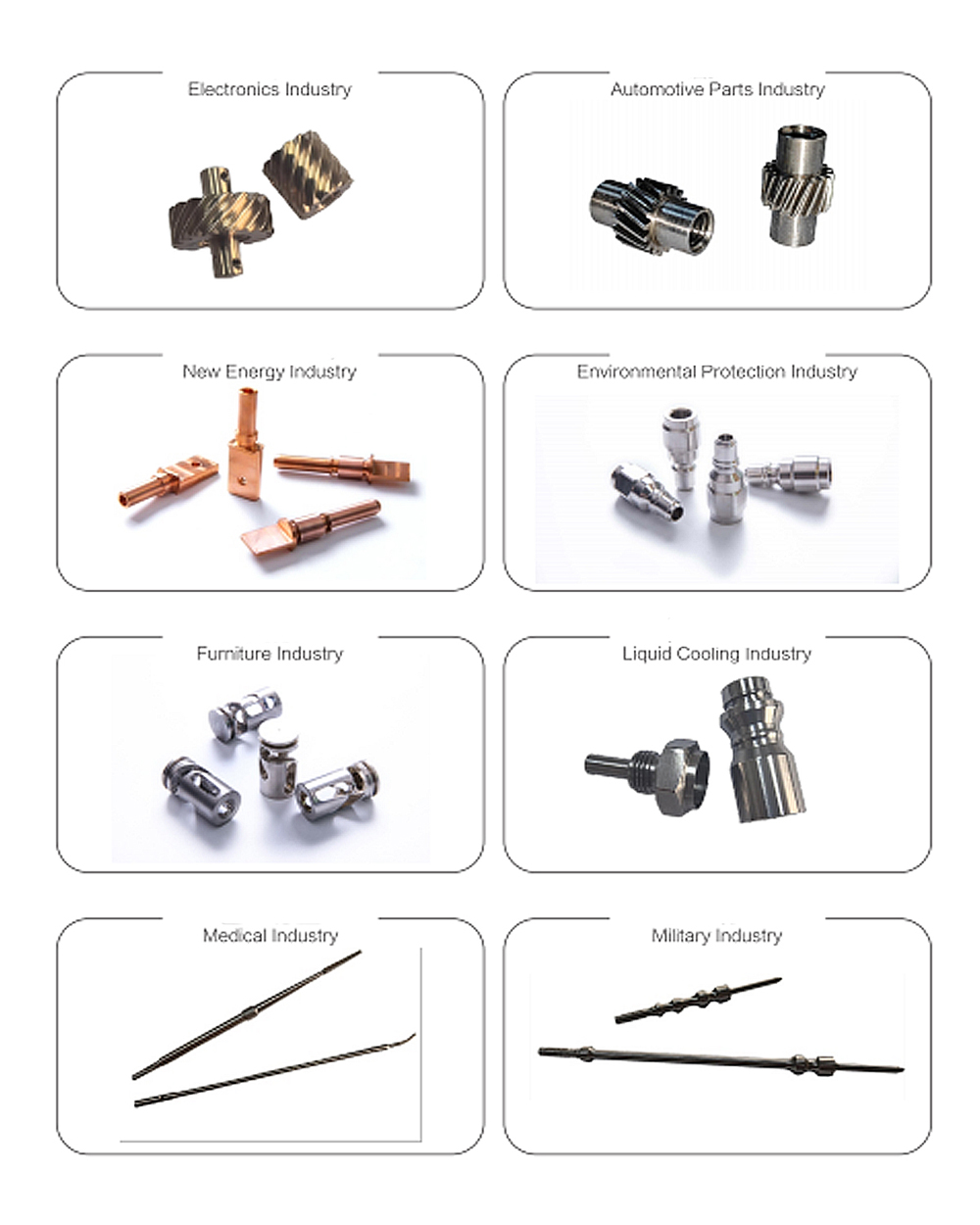

De 6-assige Zwitserse draaibank wordt veel gebruikt in industrieën die precisiebewerking van complexe kleine componenten vereisen.
Veel voorkomende toepassingen zijn onder meer:
medische implantaatcomponenten
precisie elektronische connectoren

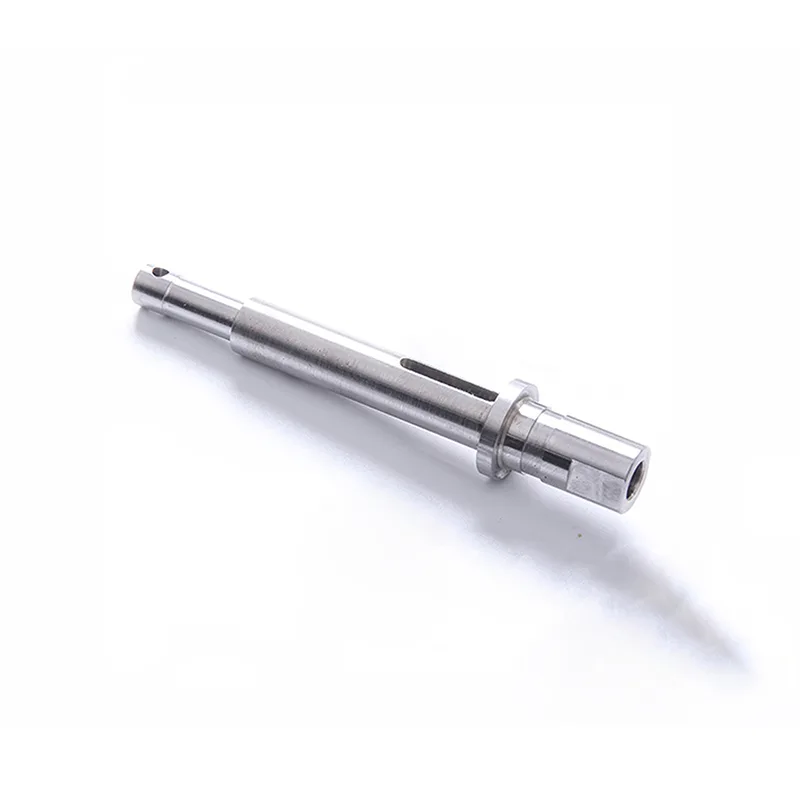

miniatuurschachten en pinnen
uiterst nauwkeurige auto-onderdelen
Instrumentatiecomponenten voor de lucht- en ruimtevaart
horloge en micromechanische onderdelen
Fabrikanten die hoogwaardige precisiecomponenten produceren, vertrouwen vaak op de Zwitserse bewerkingstechnologie vanwege de stabiliteit en nauwkeurigheid ervan.
TAICHUANG biedt een reeks industriële apparatuuroplossingen voor de wereldwijde productie-industrie. De door TAICHUANG geleverde Zwitserse draaibanksystemen richten zich op het ondersteunen van vereisten voor precisiebewerking in verschillende sectoren.
De belangrijkste voordelen zijn onder meer:
levering van professionele apparatuur voor precisieproductie
oplossingen geschikt voor bewerkingstoepassingen van kleine onderdelen
apparatuur die productie met hoge nauwkeurigheid ondersteunt
wereldwijde ervaring met industriële toepassingen
TAICHUANG heeft tot doel fabrikanten te helpen de bewerkingsmogelijkheden te verbeteren door middel van betrouwbare industriële apparatuuroplossingen.
Wat is het voordeel van een Zwitserse draaibank met 6 assen vergeleken met machines met minder assen?
Een systeem met zes assen biedt extra mogelijkheden voor gereedschapsbeweging, waardoor complexere bewerkingen in één cyclus kunnen worden uitgevoerd.
Welk type onderdelen worden doorgaans geproduceerd op Zwitserse draaibanken?
Draaibanken van het Zwitserse type worden vaak gebruikt voor kleine precisiecomponenten zoals pennen, connectoren, assen en miniatuurbevestigingsmiddelen.
Waarom is een geleidebus belangrijk bij Zwitserse bewerking?
De geleidebus ondersteunt het werkstuk zeer dicht bij het snijgereedschap, waardoor de stijfheid behouden blijft bij het bewerken van slanke onderdelen.
Kan de machine een continue productie ondersteunen?
Ja. Draaibanken van het Zwitserse type worden vaak gebruikt voor precisieproductie in grote volumes, waarbij stabiele bewerkingsprestaties vereist zijn.
Welke industrieën profiteren het meest van Zwitserse machinale bewerking?
Industrieën zoals medische apparatuur, elektronica, lucht- en ruimtevaartinstrumenten en precisieonderdelen voor de auto-industrie maken vaak gebruik van Zwitserse bewerkingstechnologie.
