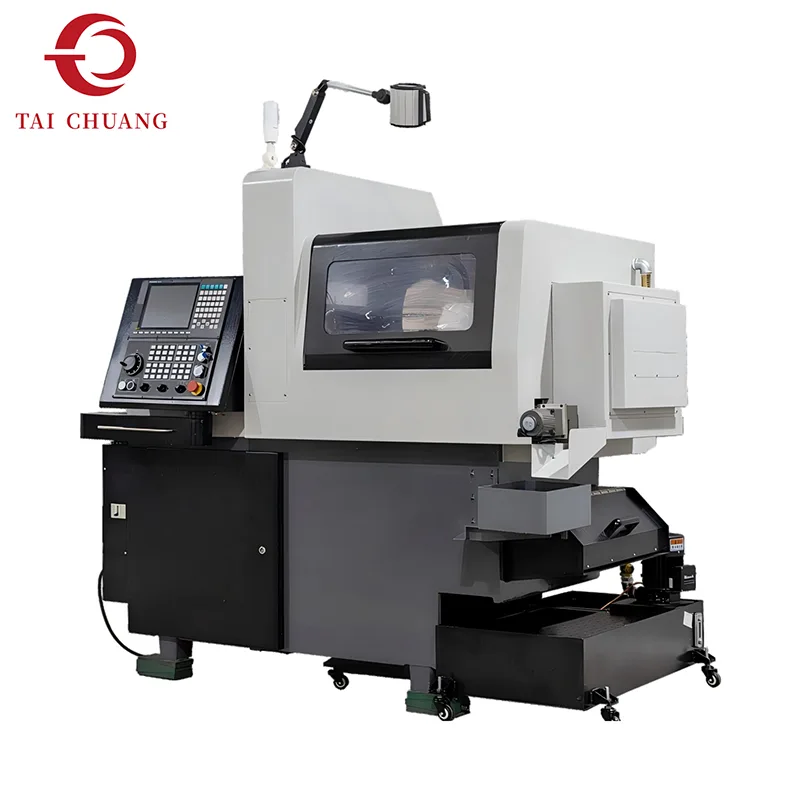

Voor de productie van componenten met hoge precisie is vaak bewerkingsapparatuur nodig die complexe geometrieën kan hanteren en tegelijkertijd een uitstekende maatvastheid behoudt. De 5-assige Zwitserse draaibank voldoet aan deze vereisten door een combinatie van een architectuur met verschuifbare kop en geavanceerde meerassige bewegingscontrole.
In tegenstelling tot conventionele draaicentra ondersteunen Zwitserse draaibanken het werkstuk dicht bij de snijzone met behulp van een geleidebus. Dit ontwerp verbetert de stijfheid tijdens de bewerking aanzienlijk, vooral bij de verwerking van lange en slanke onderdelen. Als gevolg hiervan worden trillingen en doorbuiging geminimaliseerd, wat een hogere nauwkeurigheid en een betere oppervlakteafwerking mogelijk maakt.
De integratie van vijf gestuurde assen maakt het mogelijk meerdere bewerkingen uit te voeren tijdens één productiecyclus. Draaien, dwarsboren, sleuffrezen en draadsnijden kunnen achter elkaar worden uitgevoerd zonder het werkstuk uit de machine te verwijderen. Deze mogelijkheid helpt secundaire bewerkingen te verminderen en de productie-efficiëntie te verhogen.
TAICHUANG biedt deze Zwitserse draaibankoplossing voor fabrikanten die zich bezighouden met de productie van precisiecomponenten, vooral waar kleine diameters en nauwe toleranties van cruciaal belang zijn.
| Item | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Reis- en gatdiameter | Maximale werksnelheid van hoofd-/subspil (tpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Max. draaidiameter van hoofd-/subspindel (mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Minimum divisienummer | Continue indexering | Continue indexering | Continue indexering | |
| Diameter hoofd-/subspindelgat (mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Hoofdspil | Specificaties en hoeveelheid OD-draaigereedschap | |||
| OD Draaigereedschap Hoeveelheid (stuks) | 5 Draaigereedschap | 5 Draaigereedschap | 12 Draaigereedschap | |
| OD Draaigereedschap Haaigrootte (mm) | 12×12 | 12×12 | 12×12 | |
| Eindvlak Vast gereedschap Aantal (stuks) | 4×Φ20 Rond gat (ER11) | 2×Φ20 Rond gat (ER11) | / | |
| Maximale boordiameter (mm) | Φ9 | Φ9 | / | |
| Max. tapdiameter (mm) | M8 | M8 | / | |
| Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | / | ER11×3 | / | |
| Maximale boordiameter (mm) | / | Φ5 | / | |
| Max. tapdiameter (mm) | / | M4 | / | |
| Maximale snelheid (tpm) | / | 5000 | / | |
| Cross Power-aangedreven(Live)Tool Aantal (stuks) | ER11×2 voeg ER16×2 toe | ER11×2 voeg ER16×2 toe | / | |
| Maximale boordiameter (mm) | Φ9 | Φ9 | / | |
| Max. tapdiameter (mm) | M8 | M8 | / | |
| Maximale snelheid (tpm) | 5000 | 5000 | / | |
| Max. zaagbladfreesdiameter (dwarsvlak) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Geleidingsbusmodus/Niet-geleidebusmodus | ||||
| Sub-spindel | Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | 6×Φ20Rond gat (ER11) | 6×Φ20Rond gat (ER11) | 6×Φ20Rond gat (ER11) |
| Maximale boordiameter (mm) | Φ9 | Φ9 | Φ9 | |
| Max. tapdiameter (mm) | M8 | M8 | M8 | |
| Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | / | / | / | |
| Maximale boordiameter (mm) | / | / | / | |
| Max. tapdiameter (mm) | / | / | / | |
| Maximale snelheid (tpm) | / | / | / | |
| Cross Power-aangedreven(Live)Tool Aantal (stuks) | / | / | / | |
| Maximale boordiameter (mm) | / | / | / | |
| Max. tapdiameter (mm) | / | / | / | |
| Maximale snelheid (tpm) | / | / | / | |
| Andere parameters | Andere parameters | |||
| Hoofd-/subspindelmotor (kw) | 2,2/2,2 | 2,2/2,2 | 2,2/2,2 | |
| Hoofdspilkruis Elektrisch aangedreven gereedschapsmotor (kw) | 1 | 1 | / | |
| Eindvlak hoofdspil Elektrisch aangedreven gereedschapsmotor (kw) | / | / | ||
| 0.4 | ||||
| Sub-spindel kruismotor aangedreven gereedschapsmotor (kw) | 1 | 1 | / | |
| Servomotoren(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Servomotor (Y2) (kW) | / | / | / | |
| Smering Pompmotor (kw) | 0.1 | 0.1 | 0.1 | |
| Koelvloeistofpompmotor (kw) | 0.35 | 0.35 | 0.35 | |
| Snelle invoersnelheid (fabrieksinstelling) (m/min) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Capaciteit koelvloeistoftank (L) | 200 | 200 | 200 | |
| Capaciteit smeereenheid (L) | 3 | 3 | 3 | |
| Centrumhoogte (mm) | 1050 | 1050 | 1050 | |
| Afmetingen (lengte x breedte x hoogte) (mm) (verpakkingsafmetingen toevoegen 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Machinegewicht (kg) | 2500 | 2500 | 2500 | |
| Machinevermogen (kW) | 11 | 11.5 | 10 | |

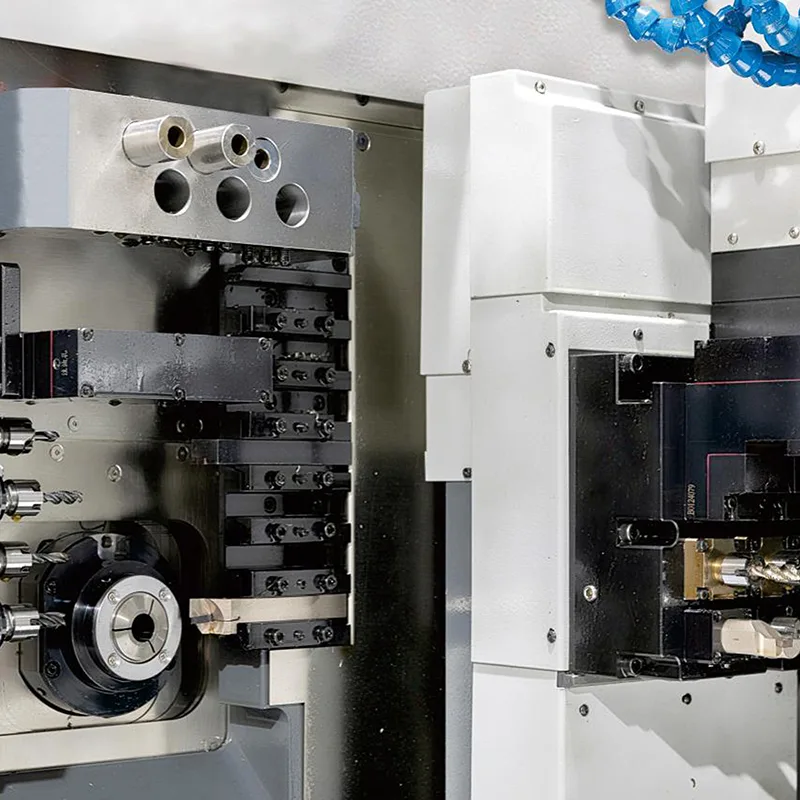

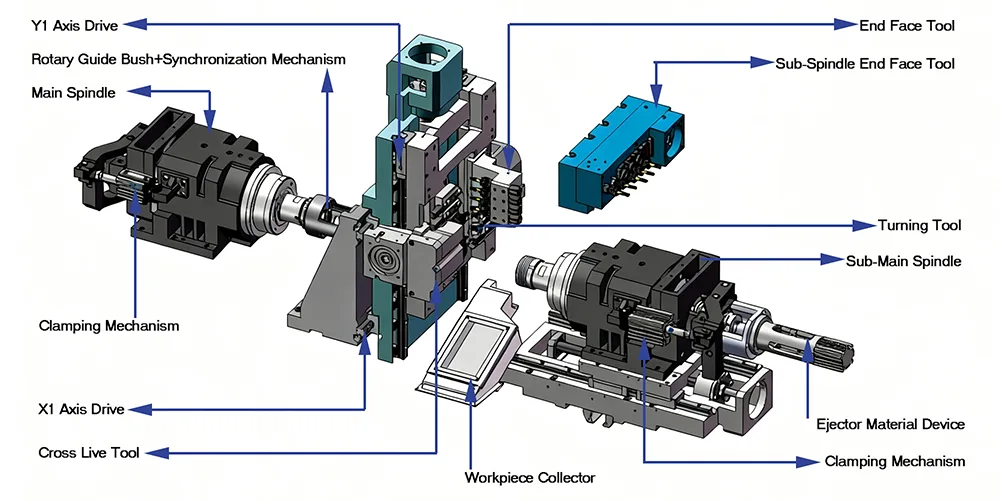

Dankzij de vijfassige motion control kunnen complexe onderdeelgeometrieën binnen één machinecyclus efficiënt worden verwerkt.
Het werkstuk beweegt axiaal terwijl het wordt ondersteund door een geleidebus, waardoor een hoge stijfheid voor slanke componenten wordt gegarandeerd.
Er kunnen meerdere bewerkingsprocessen worden uitgevoerd zonder dat het werkstuk naar andere machines moet worden overgebracht.
Geoptimaliseerd voor het bewerken van componenten met een kleine diameter die een strakke maatvoering vereisen.
Ondersteuning van de geleidebus helpt de stijfheid te behouden bij het verwerken van lange en dunne onderdelen.
Dankzij de functionaliteit met meerdere assen kunnen complexe componenten in minder opstellingen worden voltooid.
Stabiele snijomstandigheden dragen bij aan een betere oppervlakteafwerking en maatvastheid.
Door meerdere bewerkingsstappen in één proces te combineren, wordt de totale productietijd verkort.

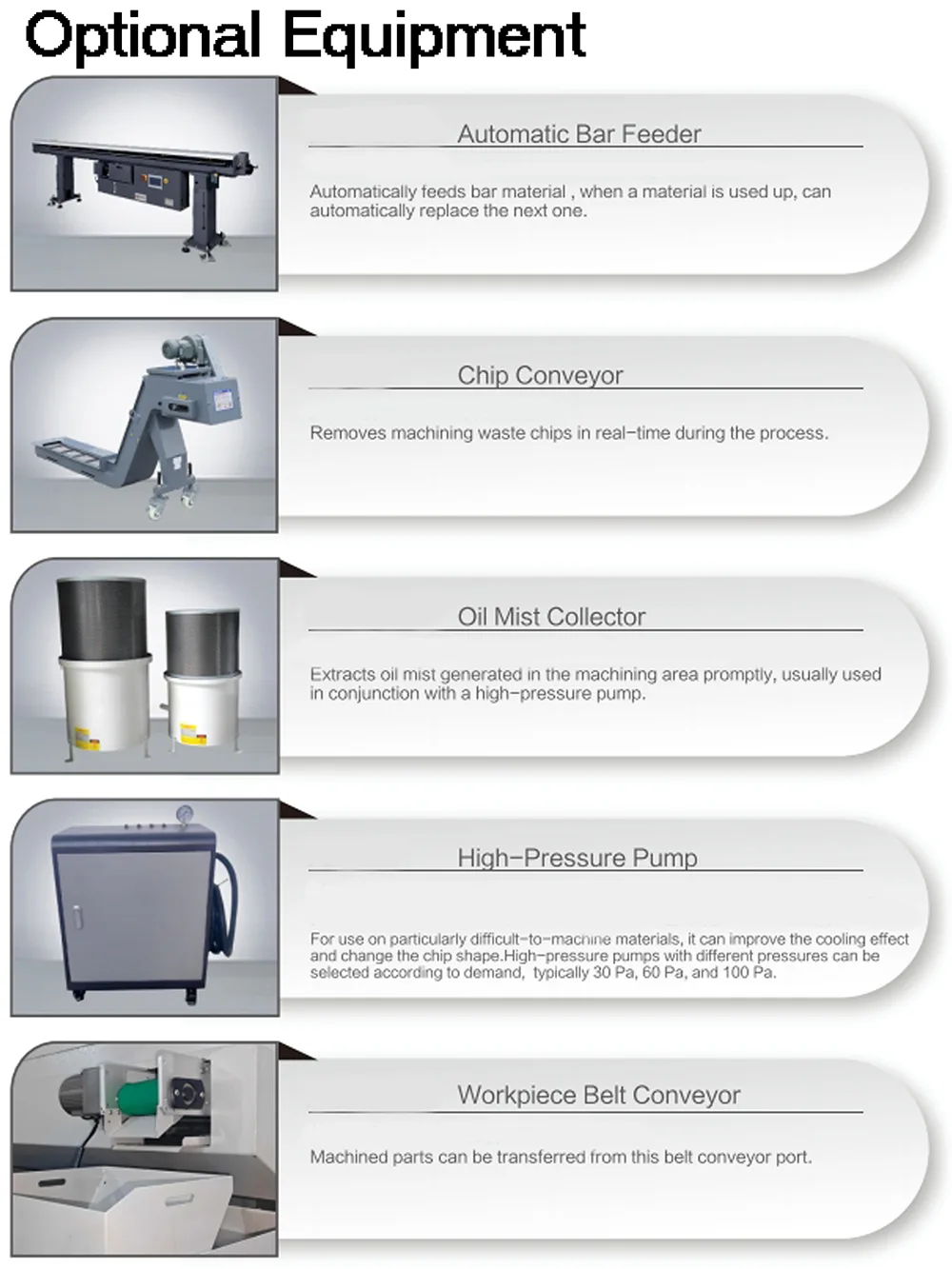

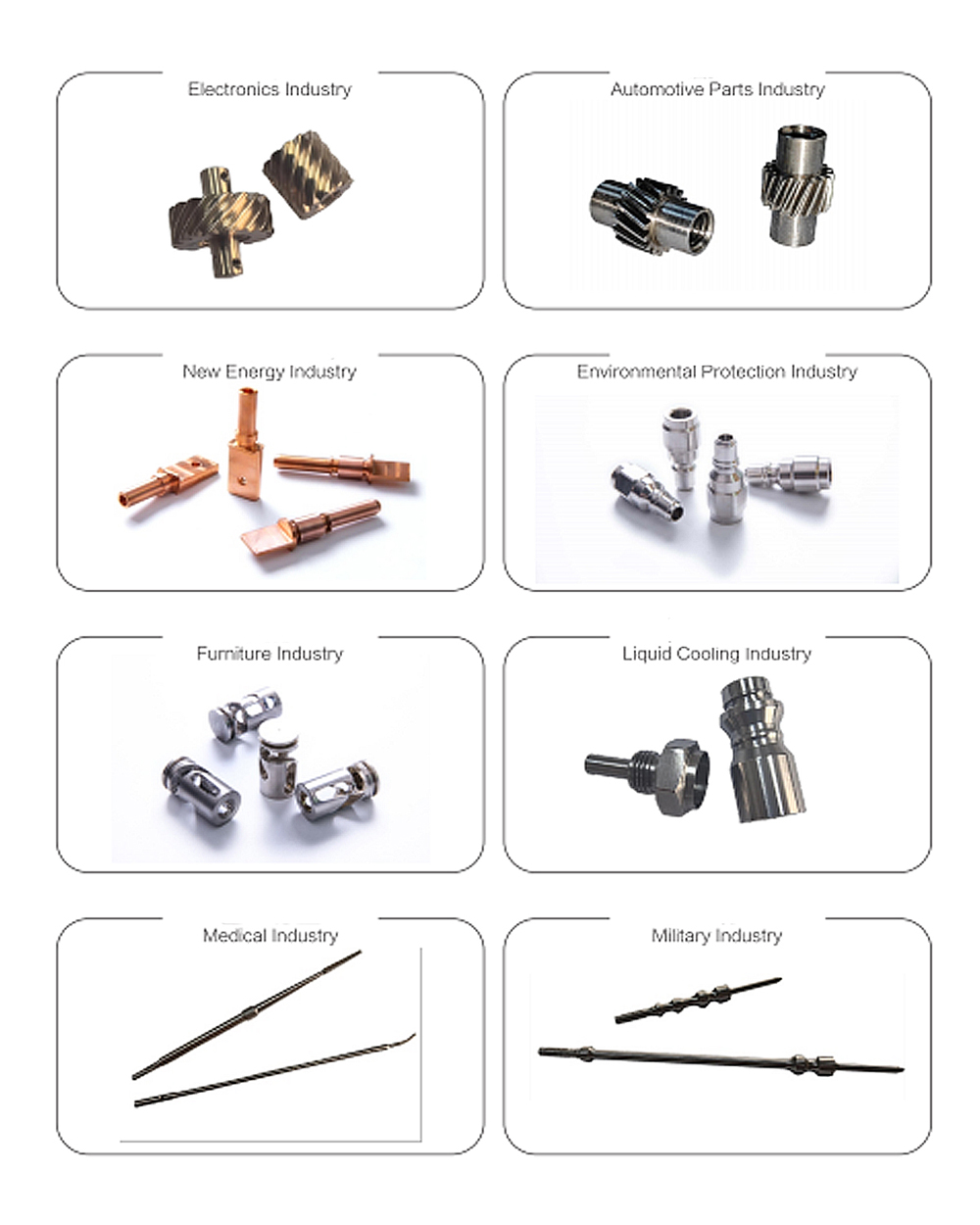

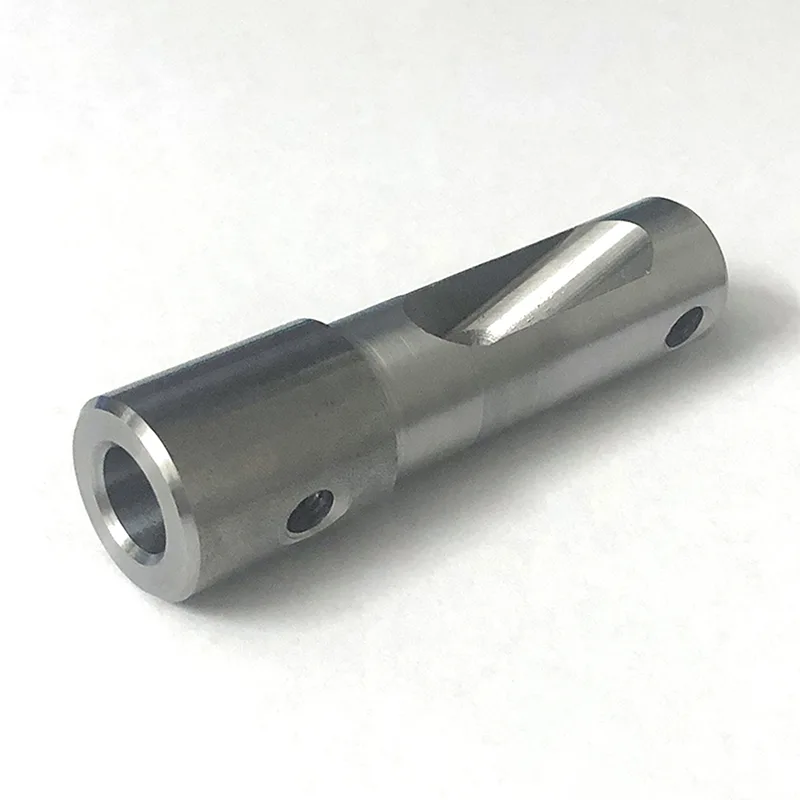

De 5-assige Zwitserse draaibank wordt vaak gebruikt voor de productie van precisiecomponenten zoals:
onderdelen van medische instrumenten
elektronische connectoren
precisie assen
miniatuur bevestigingsmiddelen
onderdelen uit de lucht- en ruimtevaart
sensoronderdelen voor auto's
Industrieën die vaak gebruik maken van Zwitserse machinale bewerking zijn onder meer:
productie van medische apparatuur
productie van onderdelen voor de luchtvaart
elektronica en halfgeleiderapparatuur
precisie-instrumentatie
autosystemen
Vraag 1: Wat onderscheidt een Zwitserse draaibank van een conventionele CNC-draaibank?
Een draaibank van het Zwitserse type maakt gebruik van een verschuifbare kop en een geleidebus om het werkstuk dicht bij het snijgebied te ondersteunen. Dit verbetert de stabiliteit bij het bewerken van lange, slanke onderdelen.
Vraag 2: Welke soorten materialen kunnen op deze machine worden verwerkt?
Veel voorkomende materialen zijn onder meer roestvrij staal, koolstofstaal, aluminiumlegeringen, messing, titanium en verschillende technische metalen die in precisiecomponenten worden gebruikt.
Vraag 3: Waarom kiezen voor een 5-assige Zwitserse draaibank?
Dankzij de vijfassige mogelijkheden kunnen complexere bewerkingen in één enkele opstelling worden uitgevoerd, waardoor de productiviteit wordt verbeterd en de handling van onderdelen wordt verminderd.
Vraag 4: Is de machine geschikt voor massaproductie?
Ja. Draaibanken van het Zwitserse type worden veel gebruikt voor de productie van kleine precisiecomponenten in grote volumes.
