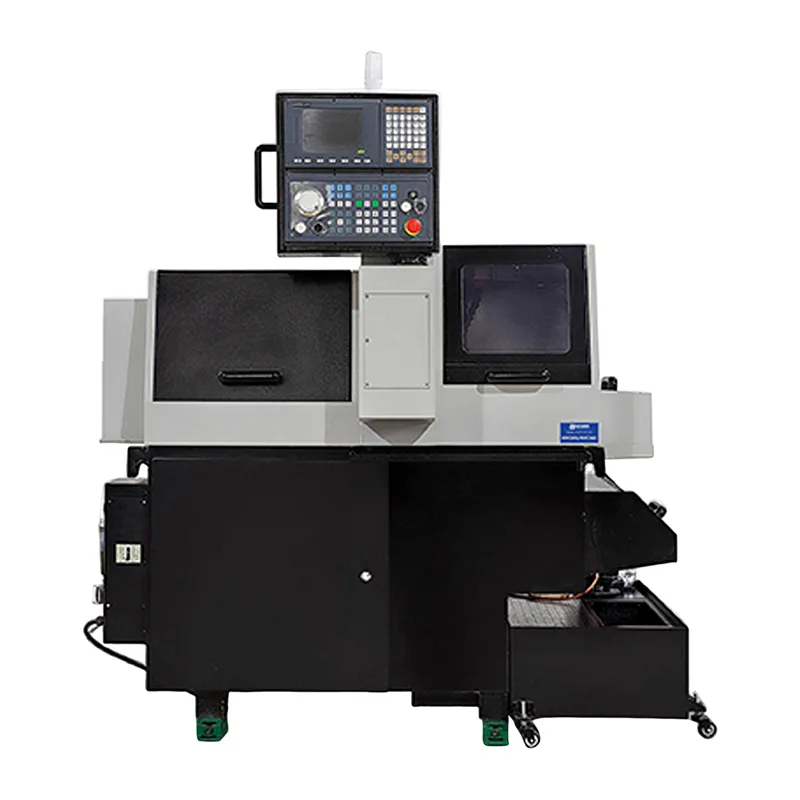

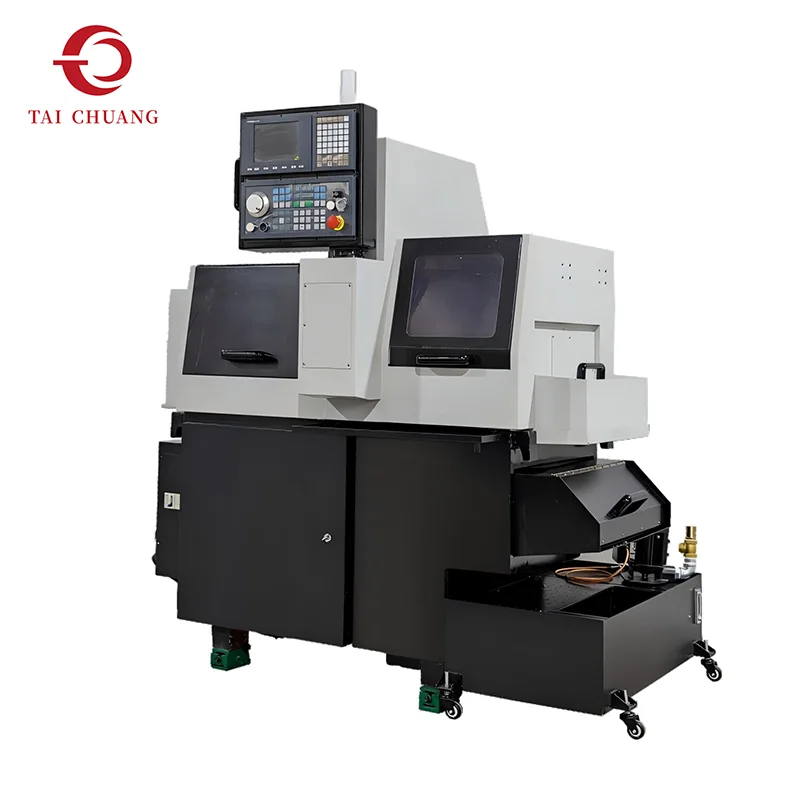

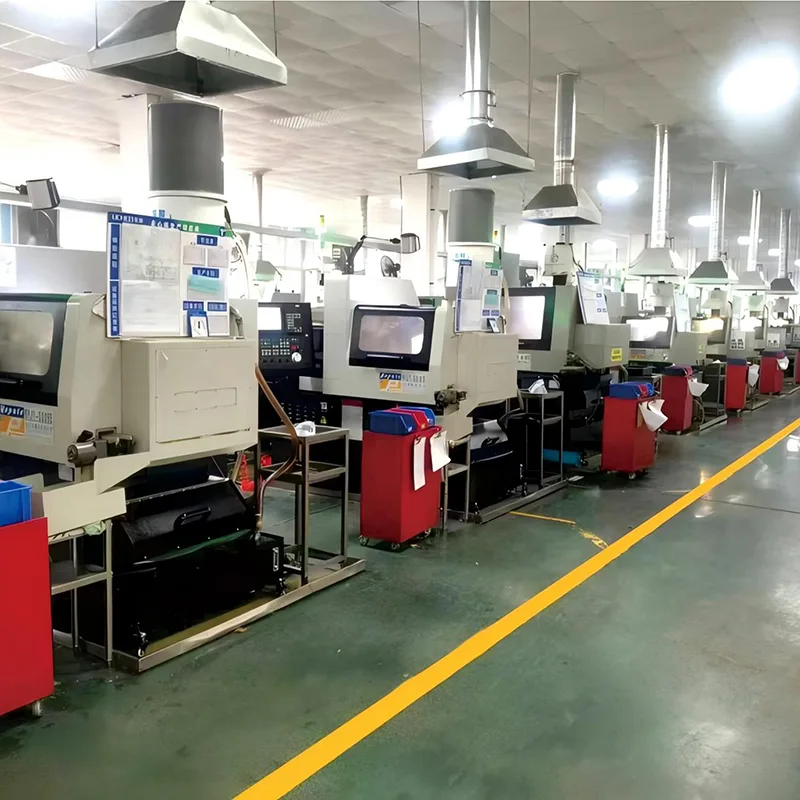

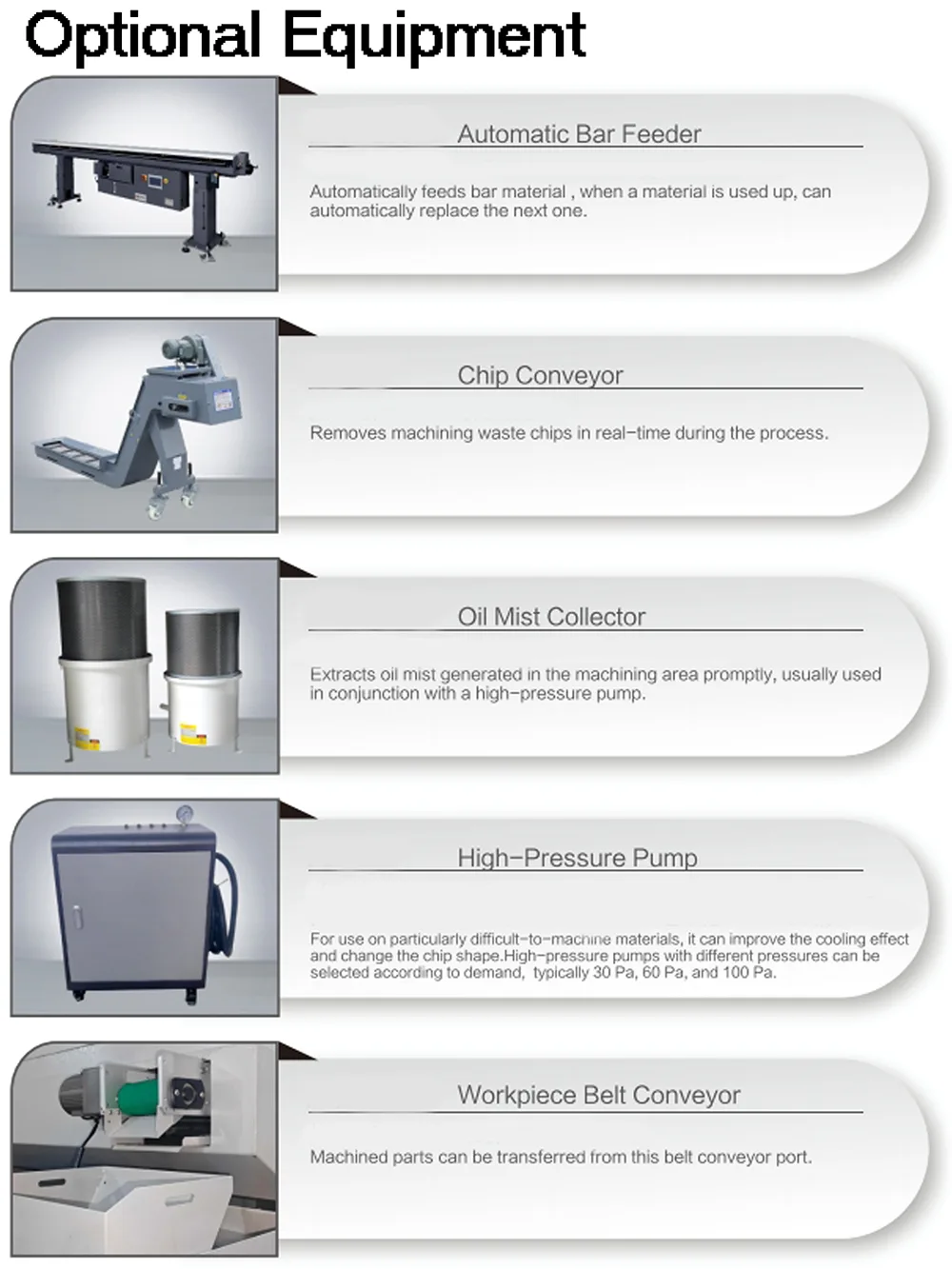

Precisiedraaien van componenten met een kleine diameter vereist een stabiele materiaalondersteuning en een nauwkeurige positionering van het gereedschap. De 3-assige Zwitserse draaibank is ontworpen om een praktische en efficiënte oplossing te bieden voor fabrikanten die cilindrische precisieonderdelen produceren in continue productieomgevingen.
In tegenstelling tot complexere meerassige bewerkingssystemen, richt deze configuratie zich op essentiële draaibewerkingen, ondersteund door de Zwitserse schuifkoptechnologie. Het geleidebussysteem houdt het werkstuk stevig ondersteund dicht bij het snijgebied, waardoor trillingen worden verminderd en de bewerkingsstabiliteit behouden blijft, zelfs bij het bewerken van lange, slanke componenten.
De drieassige bedieningsstructuur zorgt voor een betrouwbare bewegingscoördinatie voor standaard draaibewerkingen, waaronder vlakdraaien, uitwendig draaien, groefsteken, boren en basisdraadsnijden. Dankzij dit ontwerp kunnen fabrikanten een consistente bewerkingskwaliteit bereiken terwijl ze een relatief eenvoudige machinestructuur behouden die gemakkelijker te bedienen en te onderhouden is.
Vanwege de uitgebalanceerde combinatie van precisie en eenvoud wordt de 3-assige Zwitserse draaibank vaak gekozen door fabrikanten die prioriteit geven aan stabiele output en voorspelbare bewerkingsresultaten boven complexe bewerkingsvereisten met meerdere assen.
TAICHUANG levert deze Zwitserse draaibankoplossing ter ondersteuning van de efficiënte productie van kleine precisiecomponenten in een breed scala van industriële sectoren.
| Item | RPC-263 | RPC-263A | RPC-263B | |
| Reis- en gatdiameter | Maximale werksnelheid van hoofd-/subspil (tpm) | 8000/* | 8000/* | 8000/* |
| Max. draaidiameter van hoofd-/subspindel (mm) | Φ20/* | Φ20/* | Φ20/* | |
| Minimum divisienummer | Continue indexering | Continue indexering | Continue indexering | |
| Diameter hoofd-/subspindelgat (mm) | Φ22/* | Φ22/* | Φ22/* | |
| Hoofdspil | Specificaties en hoeveelheid OD-draaigereedschap | |||
| OD Draaigereedschap Hoeveelheid (stuks) | 5 Draaigereedschap | 5 Draaigereedschap | 12 Draaigereedschap | |
| OD Draaigereedschap Haaigrootte (mm) | 12×12 | 12×12 | 12×12 | |
| Eindvlak Vast gereedschap Aantal (stuks) | 4×Φ20 Rond gat (ER11) | 2×Φ20 Rond gat (ER11) | / | |
| Maximale boordiameter (mm) | Φ9 | Φ9 | / | |
| Max. tapdiameter (mm) | M8 | M8 | / | |
| Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | / | ER11×3 | / | |
| Maximale boordiameter (mm) | / | Φ5 | / | |
| Max. tapdiameter (mm) | / | M4 | / | |
| Maximale snelheid (tpm) | / | 5000 | / | |
| Cross Power-aangedreven(Live)Tool Aantal (stuks) | ER11×2 voeg ER16×2 toe | ER11×2 voeg ER16×2 toe | / | |
| Maximale boordiameter (mm) | Φ9 | Φ9 | / | |
| Max. tapdiameter (mm) | M8 | M8 | / | |
| Maximale snelheid (tpm) | 5000 | 5000 | / | |
| Max. zaagbladfreesdiameter (dwarsvlak) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Geleidingsbusmodus/Niet-geleidebusmodus | ||||
| Sub-spindel | Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | / | / | / |
| Maximale boordiameter (mm) | / | / | / | |
| Max. tapdiameter (mm) | / | / | / | |
| Eindvlak Elektrisch aangedreven gereedschap Aantal (stuks) | / | / | / | |
| Maximale boordiameter (mm) | / | / | / | |
| Max. tapdiameter (mm) | / | / | / | |
| Maximale snelheid (tpm) | / | / | / | |
| Cross Power-aangedreven(Live)Tool Aantal (stuks) | / | / | / | |
| Maximale boordiameter (mm) | / | / | / | |
| Max. tapdiameter (mm) | / | / | / | |
| Maximale snelheid (tpm) | / | / | / | |
| Andere parameters | Andere parameters | |||
| Hoofd-/subspindelmotor (kw) | 2,2/* | 2,2/* | 2,2/* | |
| Hoofdspilkruis Elektrisch aangedreven gereedschapsmotor (kw) | 1 | 1 | 1 | |
| Eindvlak hoofdspil Elektrisch aangedreven gereedschapsmotor (kw) | / | / | ||
| 0.4 | ||||
| Sub-spindel kruismotor aangedreven gereedschapsmotor (kw) | / | / | / | |
| Servomotoren(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| Servomotor (Y2) (kW) | / | / | / | |
| Smering Pompmotor (kw) | 0.1 | 0.1 | 0.1 | |
| Koelvloeistofpompmotor (kw) | 0.35 | 0.35 | 0.35 | |
| Snelle invoersnelheid (fabrieksinstelling) (m/min) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| Capaciteit koelvloeistoftank (L) | 130 | 130 | 130 | |
| Capaciteit smeereenheid (L) | 3 | 3 | 3 | |
| Centrumhoogte (mm) | 1050 | 1050 | 1050 | |
| Afmetingen (lengte x breedte x hoogte) (mm) (verpakkingsafmetingen toevoegen 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| Machinegewicht (kg) | 1500 | 1500 | 1500 | |
| Machinevermogen (kW) | 7 | 7.5 | 6 | |

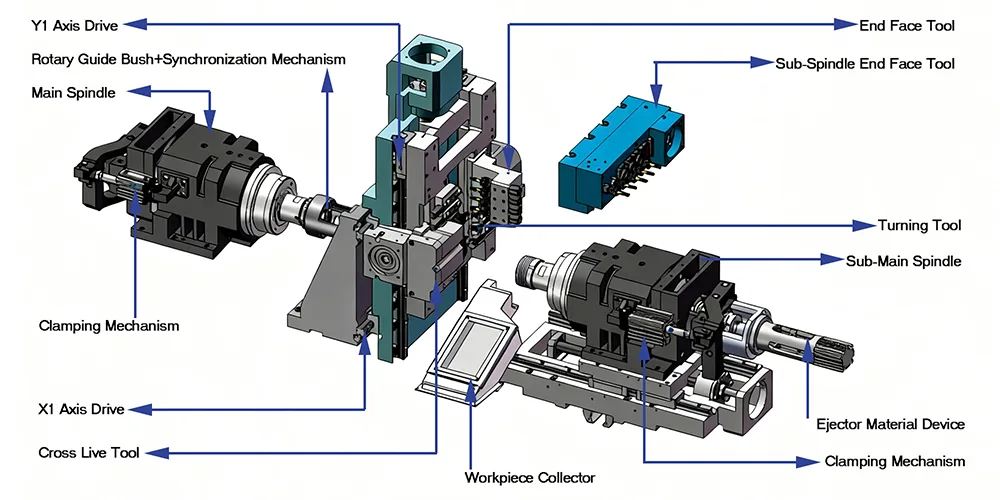

De Zwitserse bewerkingstechnologie maakt gebruik van een bewegend kopontwerp dat het werkstuk tijdens het snijden door een geleidebus voert. Deze opstelling verbetert de stijfheid aanzienlijk bij het bewerken van kleine en slanke onderdelen.
De machine werkt met gecoördineerde bewegingen over drie gecontroleerde assen, waardoor nauwkeurige positionering van het gereedschap voor standaard draai- en boorwerkzaamheden mogelijk is.
Vergeleken met Zwitserse machines met hogere assen behoudt de configuratie met drie assen een eenvoudigere mechanische structuur en een compactere voetafdruk.

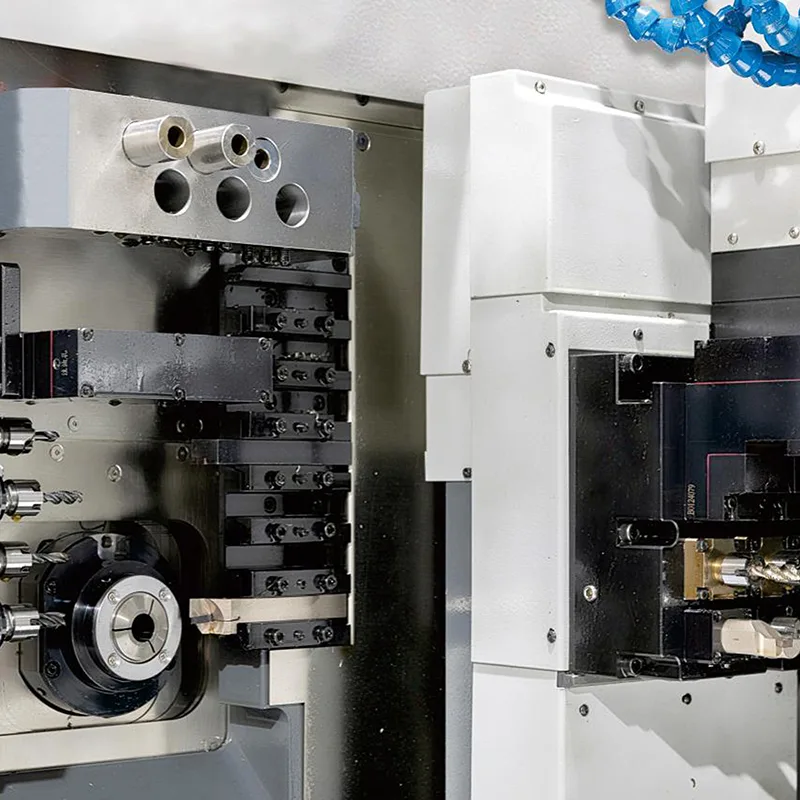

De geleidebus ondersteunt het werkstuk zeer dicht bij het snijgereedschap, waardoor consistente snijomstandigheden en maatnauwkeurigheid worden gehandhaafd.
De machine is geoptimaliseerd voor een stabiele bewerking van kleine cilindrische onderdelen waarbij consistente afmetingen vereist zijn.
Draaibanken van het Zwitserse type worden veel gebruikt voor lange productieruns vanwege hun stabiele bewerkingseigenschappen.
De gestroomlijnde asconfiguratie helpt de programmeercomplexiteit te verminderen in vergelijking met Zwitserse systemen met hogere assen.
Voor veel standaard precisiecomponenten biedt een drieassige Zwitserse draaibank voldoende bewerkingscapaciteit, terwijl de investeringen in apparatuur gecontroleerd blijven.

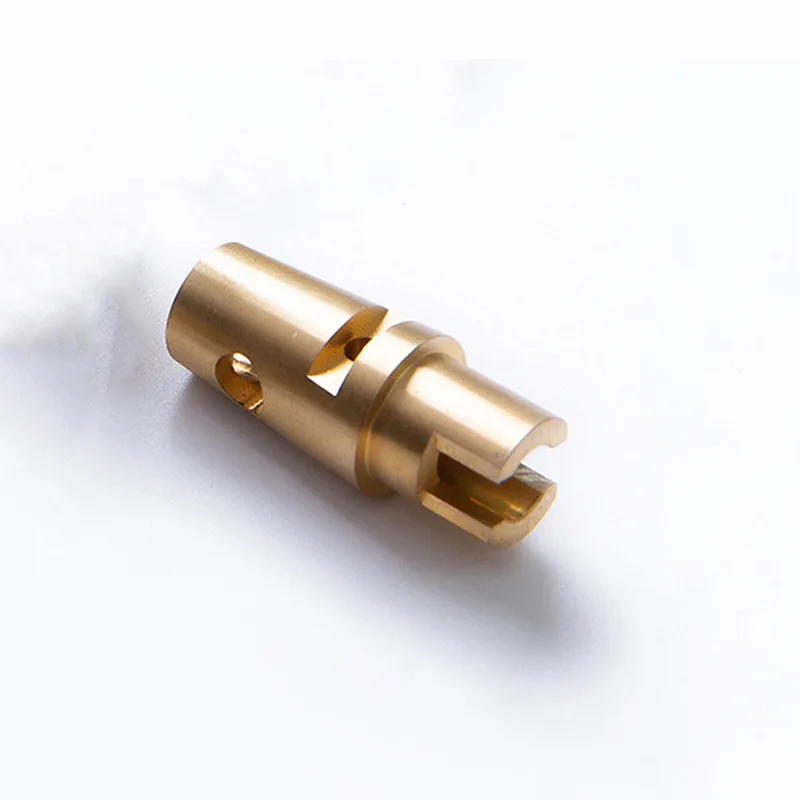

De 3-assige Zwitserse draaibank wordt vaak gebruikt voor het vervaardigen van kleine precisieonderdelen die voornamelijk draaibewerkingen vereisen.
Typische componenten zijn onder meer:
precisie pinnen
kleine schachten
elektronische connectoronderdelen
miniatuur bevestigingsmiddelen
instrumentatie componenten
kleine onderdelen van medische apparaten
Deze onderdelen vereisen vaak een stabiele bewerkingsnauwkeurigheid bij grote productiebatches.

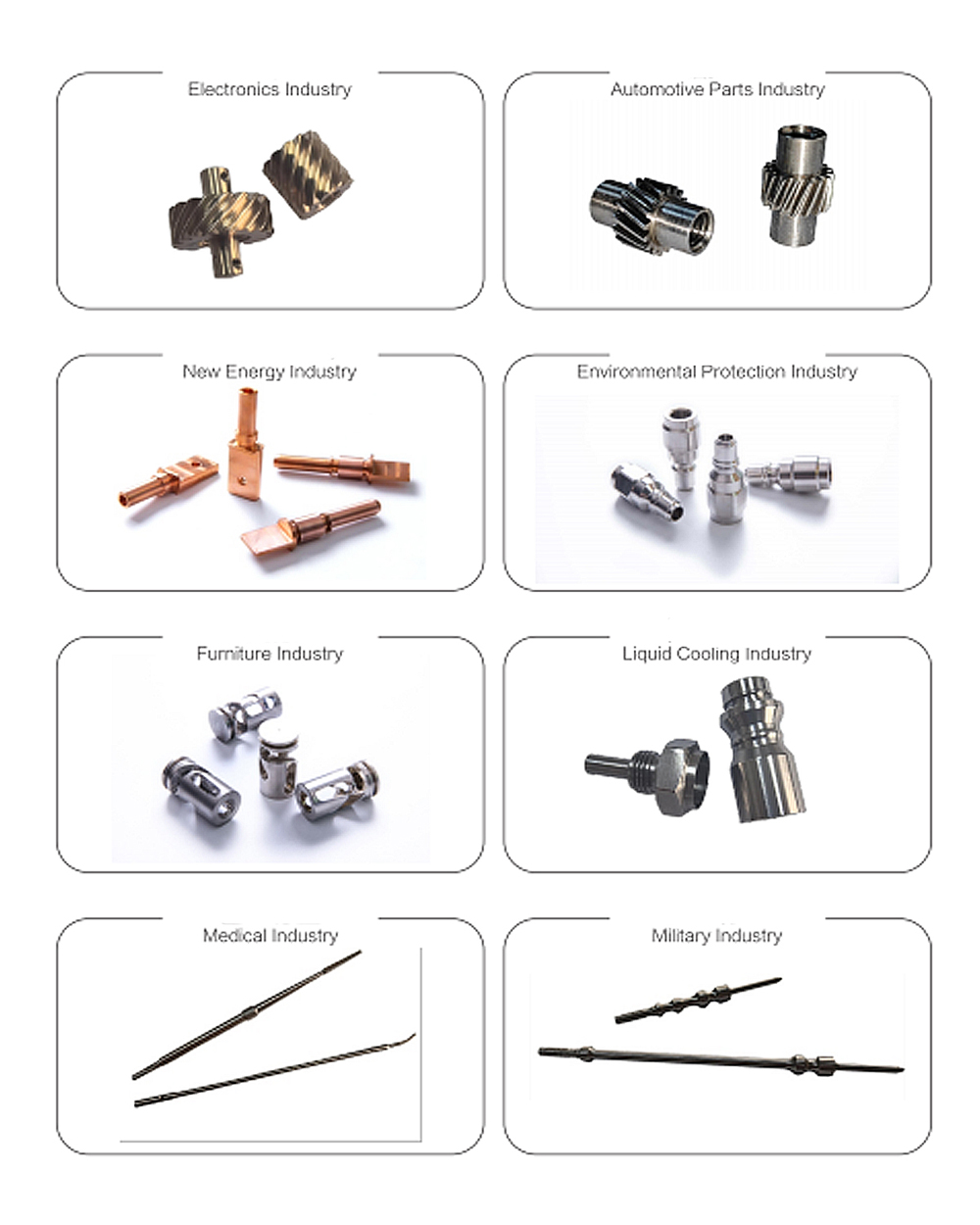

Zwitserse bewerkingstechnologie wordt veel gebruikt in industrieën die een consistente productie van kleine, uiterst nauwkeurige componenten vereisen.
Gemeenschappelijke sectoren zijn onder meer:
productie van medische apparatuur
elektronica en connectoren
precisiecomponenten voor auto's
instrumentatie in de lucht- en ruimtevaart
onderdelen voor industriële automatisering
Fabrikanten in deze industrieën waarderen de Zwitserse bewerking vanwege het vermogen om de precisie te behouden tijdens lange productieruns.
TAICHUANG biedt oplossingen voor industriële apparatuur die zijn ontworpen om de behoeften van precisieproductie te ondersteunen. De door TAICHUANG geleverde 3-assige Zwitserse draaibanken worden geselecteerd door fabrikanten die op zoek zijn naar betrouwbare bewerkingsplatforms voor de productie van kleine onderdelen.
levering van professionele apparatuur voor de precisie-industrie
bewerkingsoplossingen voor componenten met een kleine diameter
machines geschikt voor stabiele serieproductie
industriële apparatuur die de mondiale productiemarkten bedient
TAICHUANG richt zich op het ondersteunen van efficiënte en betrouwbare precisiebewerkingsprocessen door middel van praktische apparatuuroplossingen.
Waar wordt een 3-assige Zwitserse draaibank voornamelijk voor gebruikt?
Een drieassige Zwitserse draaibank wordt voornamelijk gebruikt voor het draaien van kleine precisieonderdelen die een stabiele bewerking en consistente maatnauwkeurigheid vereisen.
Waarin verschilt Zwitserse bewerking van conventioneel draaien?
Bij Zwitserse bewerking wordt gebruik gemaakt van een glijdende kop en geleidebus om het werkstuk zeer dicht bij het snijgereedschap te ondersteunen, waardoor de stabiliteit wordt verbeterd bij het bewerken van slanke onderdelen.
Is een 3-assige Zwitserse draaibank geschikt voor complexe onderdelen?
Deze configuratie is het meest geschikt voor onderdelen die voornamelijk draaibewerkingen vereisen. Voor complexere onderdelen zijn mogelijk extra assen nodig.
Welke materialen kunnen op deze machine worden bewerkt?
Zwitserse draaibanken kunnen een breed scala aan materialen verwerken, waaronder roestvrij staal, koolstofstaal, messing, aluminium en titaniumlegeringen.
Waarom kiezen fabrikanten voor draaibanken van het Zwitserse type voor kleine onderdelen?
De Zwitserse bewerkingstechnologie biedt uitstekende stabiliteit en precisie bij de productie van kleine componenten in grote volumes.
