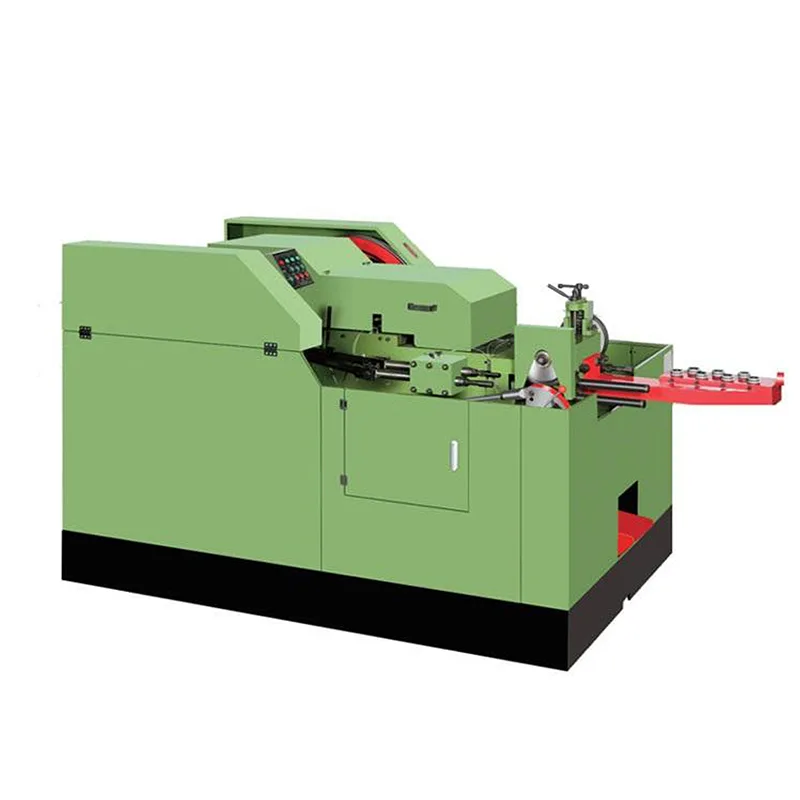

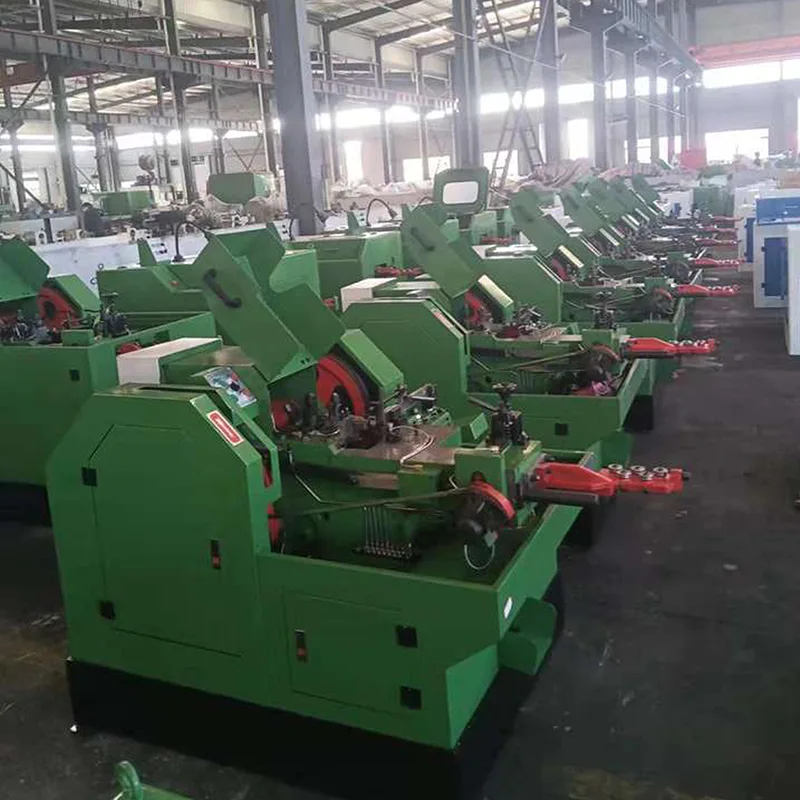

2-matrijs 3-blaas machineconfiguratie met koude kop integreert dubbele matrijsprogressie met een extra impactfase om de herverdeling van materiaal tijdens het vormen van bout te verfijnen. De initiële vormgeving vindt plaats in de eerste matrijs, gevolgd door gecontroleerde overgangsverfijning en uiteindelijke voltooiing van de kop binnen de tweede matrijs door middel van gecoördineerde blaassequenties.
Het verhogen van het aantal slagen met behoud van twee matrijsstations maakt een verbeterde vervormingslaag mogelijk zonder de machinestructuur aanzienlijk te vergroten. Een extra impactfase biedt tussentijdse correctiemogelijkheden vóór de uiteindelijke stabilisatie van de geometrie, waardoor de symmetrie van het hoofd en de maatconsistentie worden verbeterd.
Vergeleken met 2-Die 2-Blow-systemen biedt deze configuratie een grotere vormdiepte en verbeterd volumebeheer. Tegelijkertijd blijft het structureel eenvoudiger dan machines met drie matrijzen, waardoor het een praktische tussenoplossing is voor fabrikanten die de vormprecisie verbeteren.

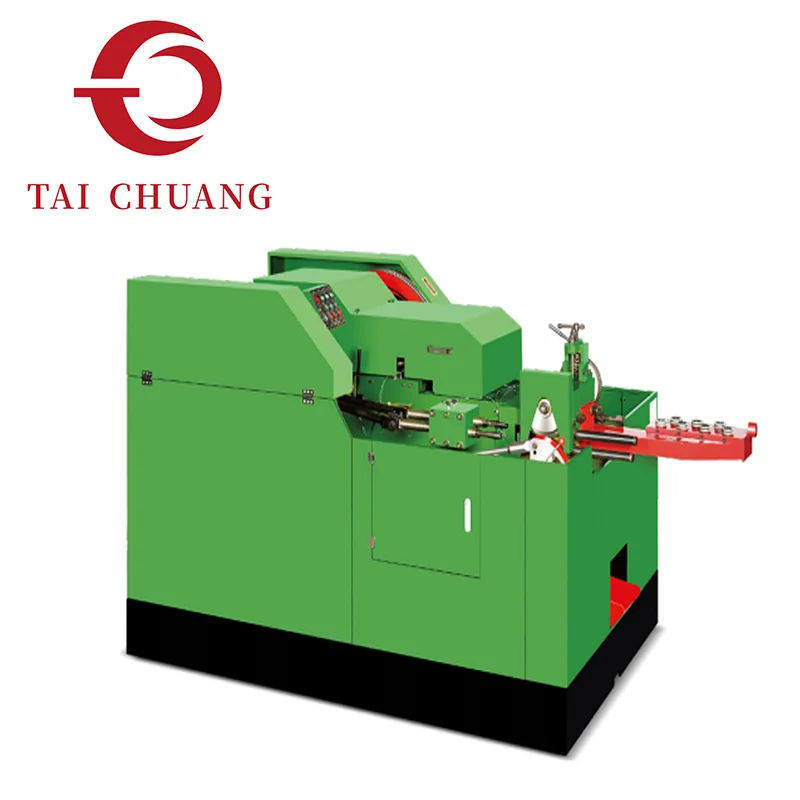

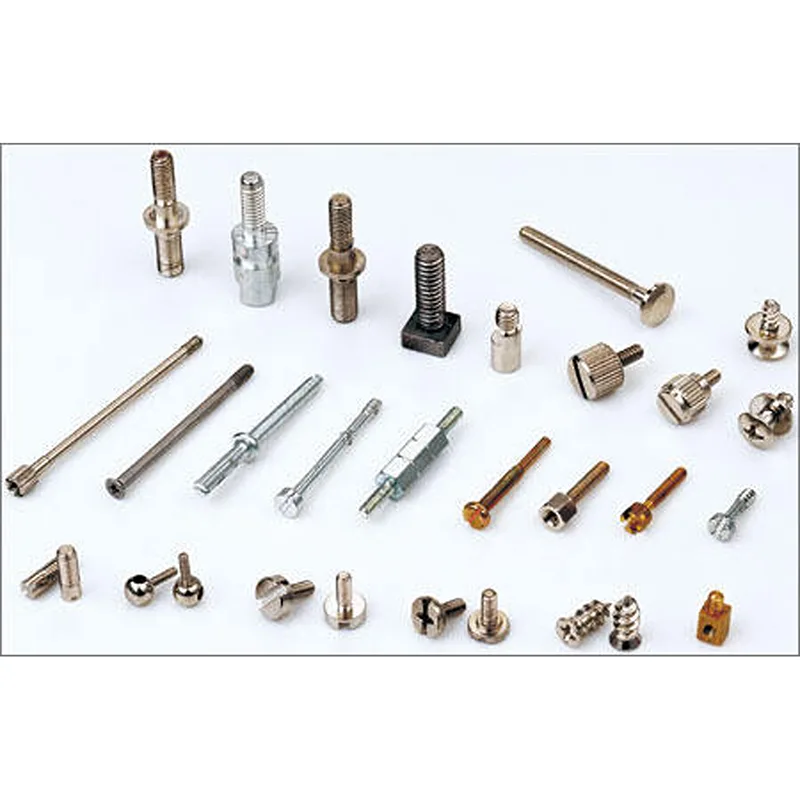

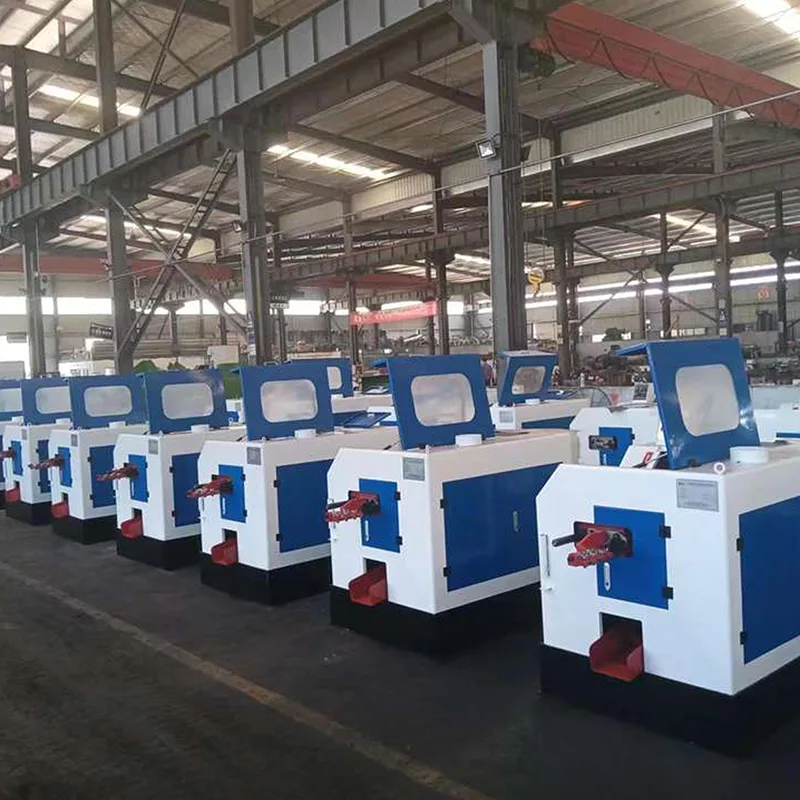

TAICHUANG levert 2-Die 3-Blow koudkopmachine-oplossingen voor producenten van bevestigingsmiddelen die op zoek zijn naar verbeterde geometriecontrole binnen een uitgebalanceerd uitrustingskader.
|
Model |
Max. Diameter blanco/mm |
Slag/mm |
Capaciteit/stuks/min |
K.O Slag/mm |
PKO Slag/mm |
Diameter hoofdmatrijs/mm |
Diameter hoofdmatrijs/mm |
Diameter ponsmatrijs/mm |
Afgesneden matrijsdiameter/mm |
|
YH2310 |
Φ5,0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7,0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9,0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11,0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13,0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15,0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Model |
Snijgrootte/mm |
Normale maat van bout/mm |
Schachtlengte van spatie/mm |
Hoofdmotorvermogen/kw |
Volume (L*B*H)/m |
Gewicht/kg |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
Niveau 6 - 2,2 kW |
1,70*1,10*1,20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
Niveau 6 -2,2 kW |
2,30*1,30*1,20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
Niveau 8 -4,0 kW |
2,80*1,40*1,60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
Niveau 8 - 5,5 kW |
3,80*1,60*1,70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
Niveau 6 - 11 kW |
3,80*1,60*1,80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
Niveau 6 -18,5kw |
4,20*1,85*1,70 |
14300 |

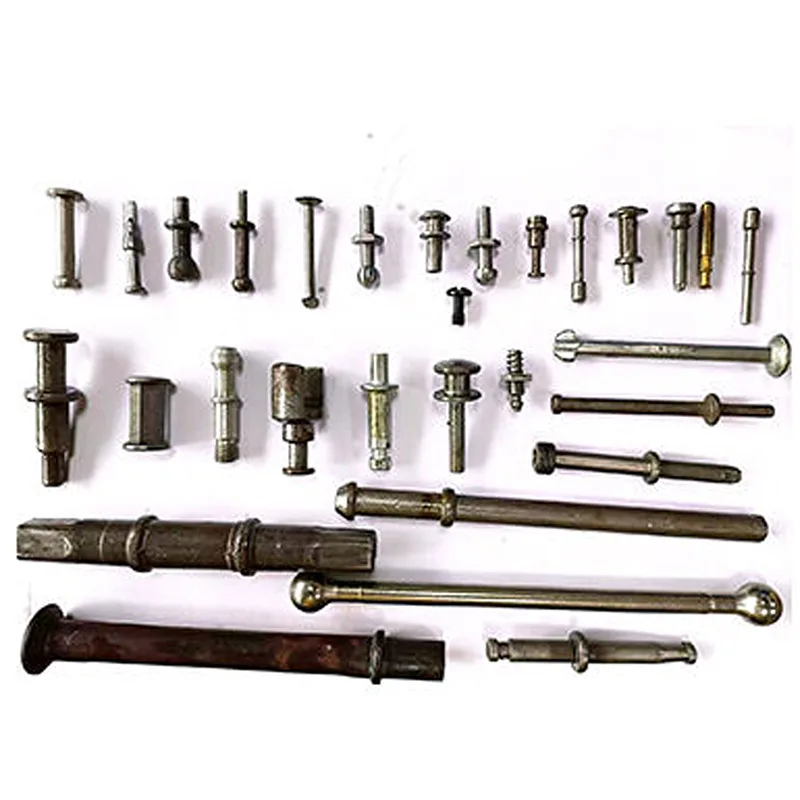

De vormingsvolgorde volgt doorgaans:
• Eerste dobbelsteen – Materiaal verzamelen en primaire vormgeving
• Tweede dobbelsteen – Transitionele verfijning
• Extra klap – Definitieve structurele definitie
Drievoudige impactprogressie verbetert de controle over:
Verdeling van de kopdikte
Transitionele uitlijning van de schouder
Concentriciteit stabiliteit
Oppervlakte-integriteit tijdens hoge vervorming
Gecontroleerde volgordebepaling vermindert abrupte spanningsaccumulatie in de matrijsholte.
De lay-out met twee matrijzen handhaaft de beheersbare complexiteit van het gereedschap, terwijl de drievoudige sequentie de vormgevingsflexibiliteit vergroot.
De 2-Die 3-Blow Cold Heading Machine wordt vaak geselecteerd wanneer:
Tweeblaassystemen missen voldoende verfijning
Systemen met drie matrijzen overtreffen de huidige productievereisten
Beperkingen in de fabrieksruimte beperken de uitbreiding van meerdere matrijzen
Verbeterde herhaalbaarheid is vereist zonder ingrijpende structurele revisie
Uitgebalanceerde architectuur ondersteunt productieomgevingen met gemiddelde tot hoge volumes.
Het verdelen van de vormenergie over twee matrijzen en het toevoegen van een derde impactfase zorgt voor een soepelere krachtprogressie.
De resulterende operationele kenmerken zijn onder meer:
Verbeterde maatvastheid
Verminderde vervormingsschok
Betere controle over de hoofdmassa
Stabiele batchuniformiteit over langere runs
Geleidelijke energieverdeling helpt bij het vormen van materialen met gemiddelde sterkte met verbeterde geometriedefinitie.
1. Welk voordeel biedt de derde klap in een dual-die-systeem?
Extra slag maakt tussentijdse correctie en verfijnde kopvorming mogelijk zonder het aantal matrijzen te verhogen.
2. Hoe verhoudt het zich tot de 3-Die 3-Blow-configuratie?
2-Die 3-Blow handhaaft een eenvoudiger gereedschapsstructuur en biedt tegelijkertijd verbeterde impactcontrole. Systemen met drie matrijzen zorgen voor een verdere segmentatie van de vervorming.
3. Is deze configuratie geschikt voor bevestigingsmiddelen voor auto's?
Verbeterde vervormingscontrole ondersteunt verbeterde herhaalbaarheid, in lijn met veel vereisten voor autobouten.
4. Verhoogt het de mechanische complexiteit aanzienlijk?
De mechanische coördinatie neemt matig toe als gevolg van extra slag, maar de matrijsindeling blijft compact.
