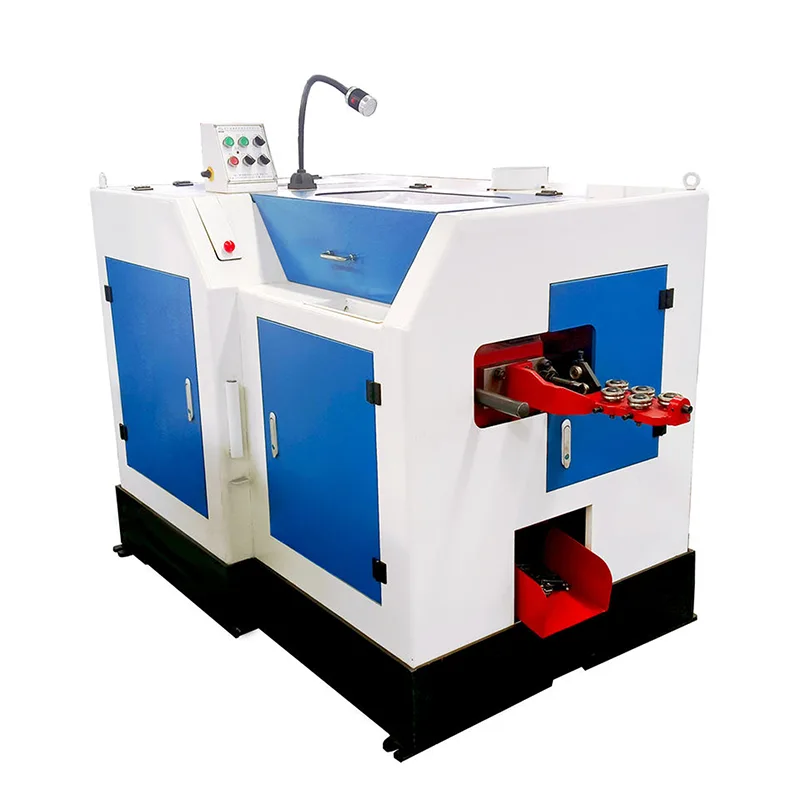

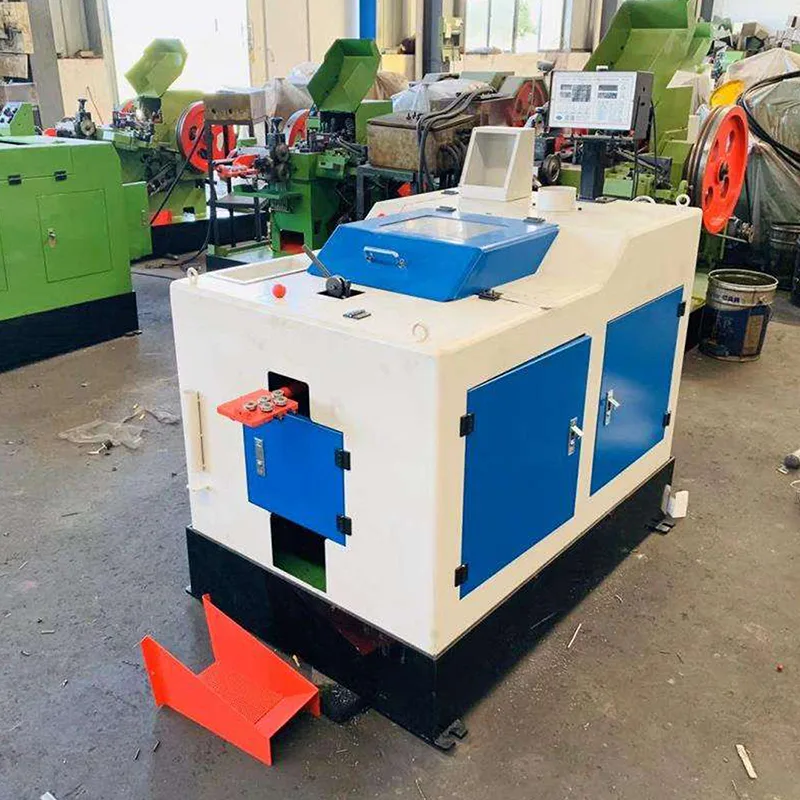

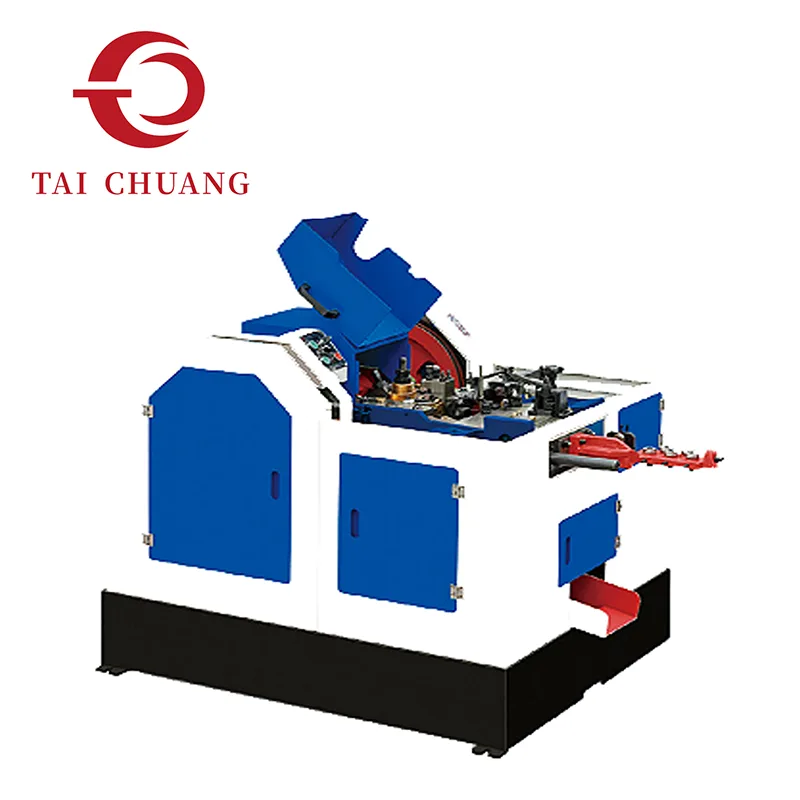

1-matrijs 2-blaas machine voor koude koers

Compacte vormefficiëntie definieert deze 1-matrijs 2-blaas koude kopmachine binnen het assortiment koude kopmachines geleverd door de betrouwbare fabrikant TAICHUANG. Een 1-Die 2-Blow-structuur past twee opeenvolgende schokken toe in een enkele matrijsholte, waardoor een stabiele kopvorming met gecontroleerde materiaalverplaatsing mogelijk wordt. Geschikt voor standaard boutproductie waarbij operationele eenvoud, stabiele doorvoer en ruimte-efficiëntie belangrijke overwegingen zijn.

Stuur onderzoek

Productomschrijving

De machineconfiguratie met 1 matrijs en 2 slagen met koude kop maakt gefaseerde vorming van de boutkop mogelijk via een gecontroleerde reeks van twee slagen in een enkele matrijsholte. Materiaal wordt op lengte gesneden, overgebracht en geleidelijk vervormd om de uiteindelijke kopgeometrie te bereiken terwijl de structurele integriteit behouden blijft.

Vergeleken met enkelslagsystemen zorgt deze structuur voor een betere materiaalverzameling en minder vervormingsschokken, waardoor de oppervlaktekwaliteit en maatvastheid behouden blijven. De vereenvoudigde matrijsindeling vermindert ook de complexiteit van het gereedschap, waardoor installatie en onderhoud beter beheersbaar worden in continue productieomgevingen.

Processen met koude kop die deze configuratie gebruiken, worden vaak toegepast waar de boutgeometrie eenvoudig is, maar de betrouwbaarheid van de productie en de consistentie van de uitvoer essentieel blijven. Een evenwichtige verdeling van de vormkracht draagt bij aan voorspelbare vormprestaties bij productieruns van middelmatige tot grote volumes.

TAICHUANG levert 1-Die 2-Blow koudkopmachine-oplossingen voor klanten die op zoek zijn naar betrouwbare boutvormmogelijkheden zonder onnodige structurele complexiteit.

Productspecificaties

Model	D3-20	D4-40	D4-30GS	D5-30GS	D5-50GS	D5-63GS
Max. blanco diameter/mm	Φ0,8-4,0	Φ2,0-5,0	Φ2,0-5,0	Φ3,0-7,0	Φ3,0-7,0	Φ3,0-7,0
Max. blanco lengte/mm	20	40	30	30	50	63
Max. afsnijlengte/mm	30	48	48	55	75	80
Slag/mm	37	68	60	82	92	107
Capaciteit/stuks/min	150-200	150-180	180-200	160-180	160-180	130-150
Diameter hoofdmatrijs/mm	Φ20*35	Φ30*60	Φ30*50	Φ34,5*55	Φ34,5*67	Φ34,5*80
De initiële diameter van de stempelmatrijs/mm	Φ18*50	Φ25*65	Φ25*65	Φ35*75	Φ35*75	Φ35*75
De precieze diameter van de ponsmatrijs / mm	Φ18*50	Φ25*65	Φ25*65	Φ31*75	Φ31*75	Φ31*75
Afgesneden matrijsdiameter/mm	Φ13*25	Φ15*30	Φ15*30	Φ19*35	Φ19*35	Φ19*35
Snijgrootte/mm	62542	103272	103272	103572	103572	103572
Hoofdmotorvermogen/kw	1.1	2.2	2.2	3.0	3.0	3.0
Inhoud (LBH)/cm	14588112	195105110	200103135	240120138	230119135	230120138
Gewicht/kg	700	1100	1400	2000	2000	2000

Model

D5-76GS

D5-60

D5-80

D5-100

D5-150

Max. blanco diameter/mm

Φ3,0*7,0

Max. blanco lengte/mm

100

150

Max. afsnijlengte/mm

120

168

Slag/mm

120

110

130

190

Capaciteit/stuks/min

110-130

120-140

90-110

80-100

60-80

Diameter hoofdmatrijs/mm

Φ34,5*100

Φ34,5*80

Φ34,5*100

Φ34,5*120

Φ40*180

De initiële diameter van de stempelmatrijs/mm

Φ35*75

Φ31*75

Φ31*80

Φ35*100

De precieze diameter van de ponsmatrijs / mm

Φ31*75

Φ31*80

Φ35*100

Afgesneden matrijsdiameter/mm

Φ19*35

Φ20*35

Snijgrootte/mm

10*35*72

Hoofdmotorvermogen/kw

3.0

2.2

3.0

Inhoud (L*B*H)/cm

230*120*138

220*115*115

225*112*117

270*116*115

260*115*135

Gewicht/kg

2000

1800

1850

2200

2800

Model

Max. Diameter blanco/mm

Blanco lengte/mm

Afgesneden lengte/mm

Slag/mm

Capaciteit/stuks/min

Diameter hoofdmatrijs/mm

De initiële diameter van de stempelmatrijs/mm

De precieze diameter van de ponsmatrijs / mm

Afgesneden matrijsdiameter/mm

D8-90

Φ5,0-11

120

130

80-90

Φ60*120

Φ40*120

Φ28*45

D8-120

Φ5,0-11

120

140

156

60-80

Φ60*160

Φ40*120

Φ28*45

D8-150

Φ5,0-11

150

180

190

60-70

Φ60*190

Φ40*120

Φ28*45

D8-200

Φ5,0-11

200

220

250

40-50

Φ60*240

Φ40*150

Φ28*60

D8-250

Φ5,0-11

250

270

290

30-45

Φ60*290

Φ40*150

Φ28*60

D8-300

Φ5,0-11

300

330

365

25-35

Φ60*360

Φ40*180

Φ28*60

D10-120

Φ6.0-13

120

140

150

50-60

Φ80*160

Φ55*150

Φ40*50

D10-150

Φ6.0-13

150

180

210

45-55

Φ80*190

Φ55*150

ΦΦ55*150

Φ40*50

D10-220

Φ6.0-13

220

240

260

40-50

Φ80*260

Φ55*150

ΦΦ55*150

Φ40*50

D10-300

Φ6.0-13

300

320

350

25-35

Φ80*360

Φ55*180

Φ40*50

Model	Snijgrootte/mm	Hoofdmotorvermogen/kw	Volume (LBH)/m	Gewicht/kg
D8-90	124290	Niveau 6 - 7,5 kW	3,401,601,60	4200
D8-120	124290	Niveau 6 - 7,5 kW	3,451,681,60	4200
D8-150	124290	Niveau 6 - 7,5 kW	3,901,601,80	4300
D8-200	124290	Niveau 8 - 7,5 kW	4,151,601,85	5800
D8-250	124290	Niveau 8 - 7,5 kW	4,301,601,90	6100
D8-300	124290	Niveau 6 - 11 kW	5,431,951,87	8500
D10-120	1655115	Niveau 6 - 11 kW	4,001,821,68	7300
D10-150	1655115	Niveau 6 - 11 kW	4,101,821,70	7700
D10-220	1655115	Niveau 6 - 11 kW	5,001,821,70	8500
D10-300	1655115	Niveau 6 - 11 kW	5,501,822,00	10400

Technische vormlogica

Materiaal wordt overgebracht naar een enkele matrijsholte waar twee progressieve slagen gefaseerde vervorming veroorzaken.

First Impact initieert het verzamelen en voorvormen van materiaal.

De tweede impact voltooit de vorming van het hoofd met verbeterde stroomcontrole.

Geleidelijke vervorming helpt de spanningsconcentratie te verminderen en ondersteunt een consistente kopdikte gedurende productiecycli.

Prestatievoordelen

• Compacte voetafdruk voor ruimtegevoelige werkplaatsen

• Verminderde gereedschapscomplexiteit vergeleken met systemen met meerdere matrijzen

• Stabiele impacttiming voor voorspelbare output

• Efficiënte kopvorming voor reguliere boutgeometrieën

• Eenvoudiger onderhoud en matrijzenwissel

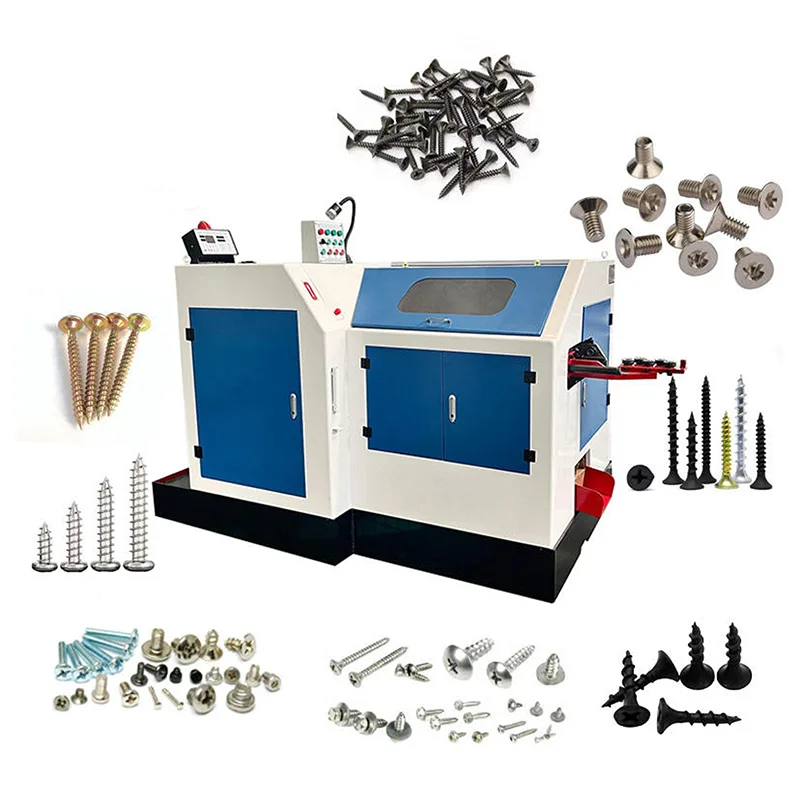

Typische toepassingen

Standaard zeskantbouten

Flens bouten

Structurele bouten

Algemene bevestigingsmiddelen voor de automobielsector

Industriële hardwarecomponenten

Wanneer moet u kiezen voor een 1-Die 2-Blow Cold Heading-machine?

Geschikt wanneer de productie zich richt op standaard boutontwerpen zonder complexe geometrie-overgangen.

Fabrieken die prioriteit geven aan betrouwbaarheid, beheersbare gereedschapskosten en operationele duidelijkheid kiezen vaak voor deze configuratie.

Veelgestelde vragen

1. Wat is het belangrijkste voordeel van een 1-Die 2-Blow koudekopmachine?

Het voornaamste voordeel ligt in de structurele eenvoud gecombineerd met effectieve gefaseerde vorming. Twee slagen binnen één matrijs zorgen voor een betere kopvorming dan systemen met één slag, terwijl het compacte machineontwerp behouden blijft.

2. Welke boutmaten zijn doorgaans geschikt?

Vaak toegepast voor bouten met een kleine tot middelgrote diameter die worden gebruikt in de automobiel-, constructie- en algemene industriële bevestiging. De uiteindelijke capaciteit is afhankelijk van de modelspecificatie en de materiaalkwaliteit.

3. Is deze configuratie geschikt voor materialen met een hoge sterkte?

Ja, op voorwaarde dat de materiaalkwaliteit en de vervormingsverhouding binnen de machinelimieten vallen. Een juist matrijsontwerp en vormvolgorde zijn van cruciaal belang voor materialen met een hoge treksterkte.
