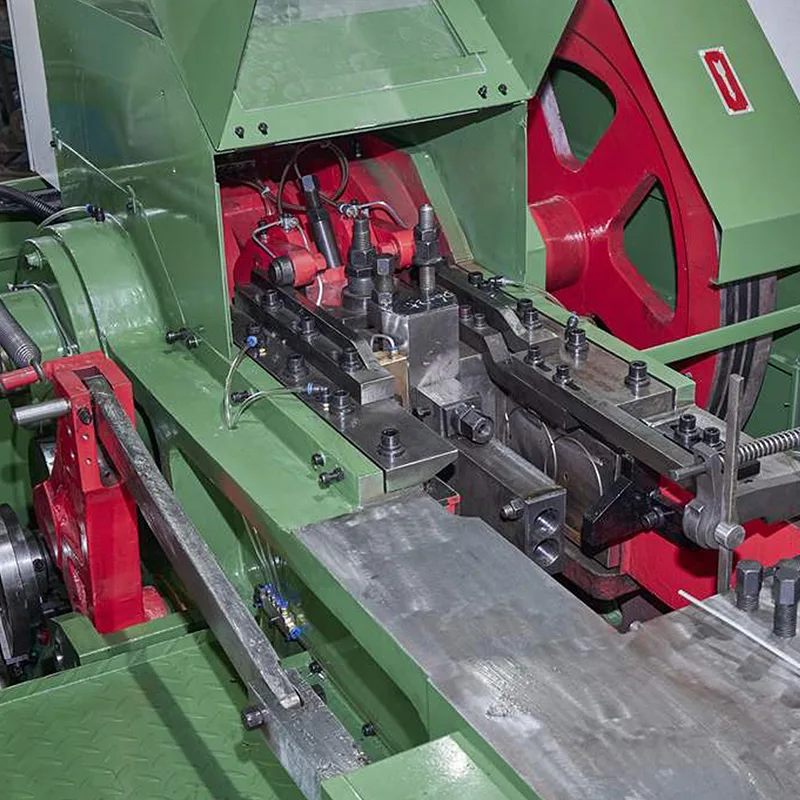

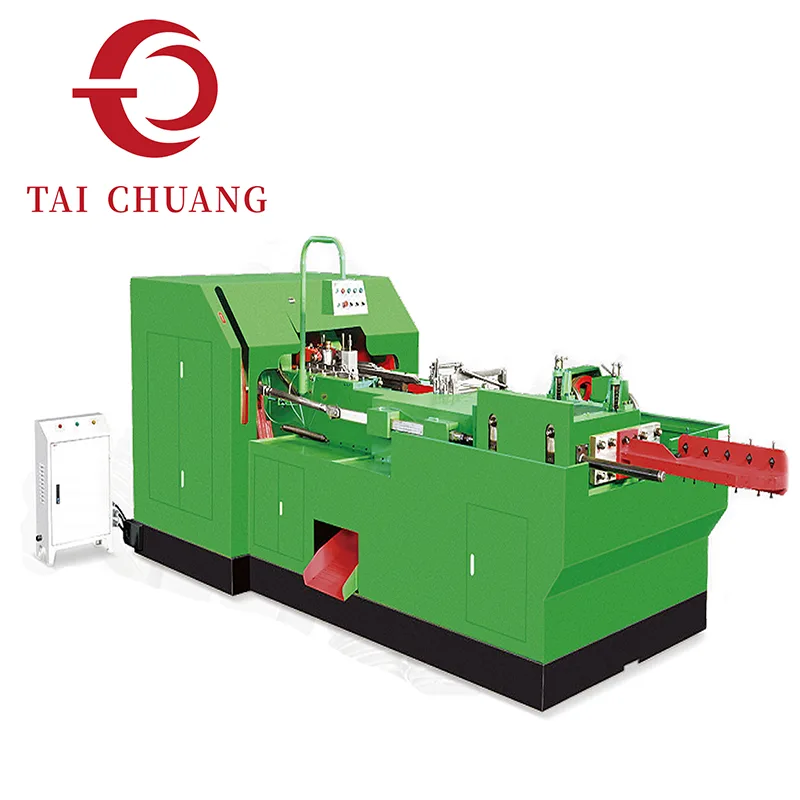

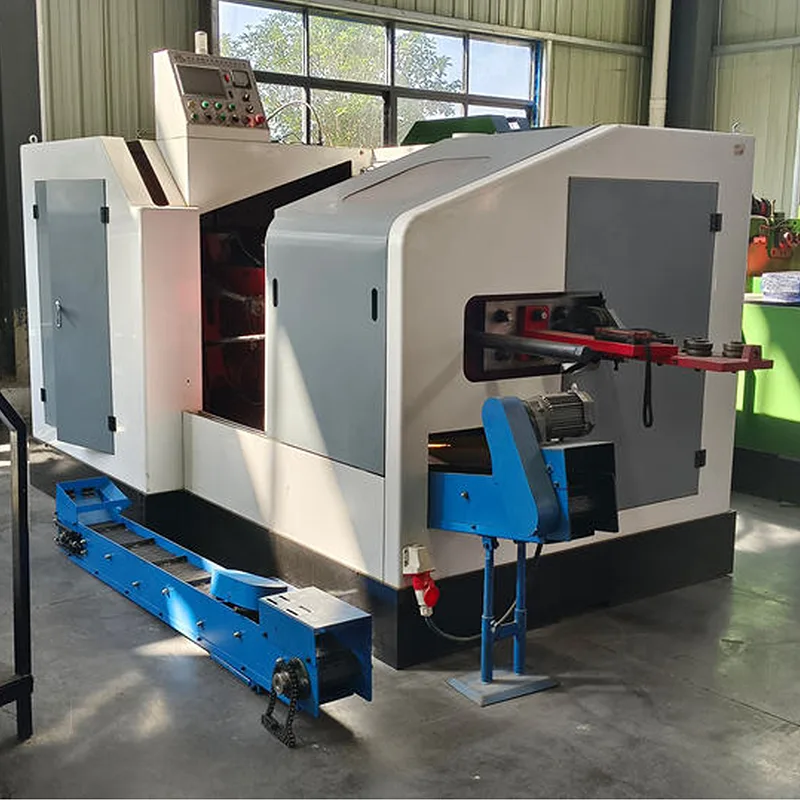

Deze 1-matrijs 2-blaas lange slag grote koude kopmachine is ontworpen voor bevestigingsmiddelen met een grote diameter en verlengde lengte en verbetert de vormcapaciteit binnen een structuur met één matrijs en twee slagen. Het verlengde slagmechanisme maakt een grotere materiaalverplaatsing en langere schachtvorming mogelijk, terwijl de gecontroleerde kopvorming in een continue cyclus behouden blijft.
TAICHUANG levert als fabriek in China deze heavy-duty koudekopoplossing voor fabrikanten die extra grote bouten en lange structurele bevestigingsmiddelen produceren die het vormbereik van standaard korteslagsystemen overschrijden. De machine richt zich op stabiele vervormingscontrole, behoud van materiaalsterkte en maatconsistentie onder hogere vormbelastingen.
|
Model |
Max. Diameter blanco/mm |
Blanco lengte/mm |
Afgesneden lengte/mm |
Slag/mm |
Capaciteit/stuks/min |
Diameter hoofdmatrijs/mm |
De initiële diameter van de stempelmatrijs/mm |
De precieze diameter van de ponsmatrijs / mm |
Afgesneden matrijsdiameter/mm |
|
D12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Model |
Snijgrootte/mm |
Hoofdmotorvermogen/kw |
Volume (L*B*H)/m |
Gewicht/kg |
|
D12-70 |
16*50*125 |
Niveau 6 - 15 kW |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Niveau 6 - 18,5 kW |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Niveau 6 - 18,5 kW |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Niveau 6 - 18,5 kW |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Niveau 6 - 18,5 kW |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Niveau 6 - 22 kW |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Niveau 6 -30 kW |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Niveau 6 - 22 kW |
6,50*2,25*2,10 |
21000 |
Een langere slagbeweging maakt een grotere materiaalbeweging mogelijk tijdens elke slag. In plaats van materiaal binnen een beperkt verplaatsingsvenster te comprimeren, biedt het systeem extra vormafstand, ter ondersteuning van:
Productie van lange schachtbouten
Kopformatie met grotere diameter
Verbeterde verdeling van de metaalstroom
Verminderd risico op ondervulling bij te grote onderdelen
De twee-blaassequentie scheidt het stuiken en de definitieve kopvorming, waardoor een stabiele geometrie wordt gegarandeerd, zelfs bij het vormen van onderdelen met een groter volume.
Grote bevestigingsmiddelen vereisen een sterkere framestijfheid en een evenwichtige schokabsorptie. Deze 1-Die 2-Blow Long Stroke Large Size Cold Heading Machine is ontwikkeld met:
Versterkte machineframestructuur
Stabiele slinger- en schuifbewegingsbediening
Gecontroleerde impactoverdracht
Verbeterde uitlijningsnauwkeurigheid
Deze structurele kenmerken ondersteunen consistente prestaties in veeleisende productieomgevingen voor grote bouten.

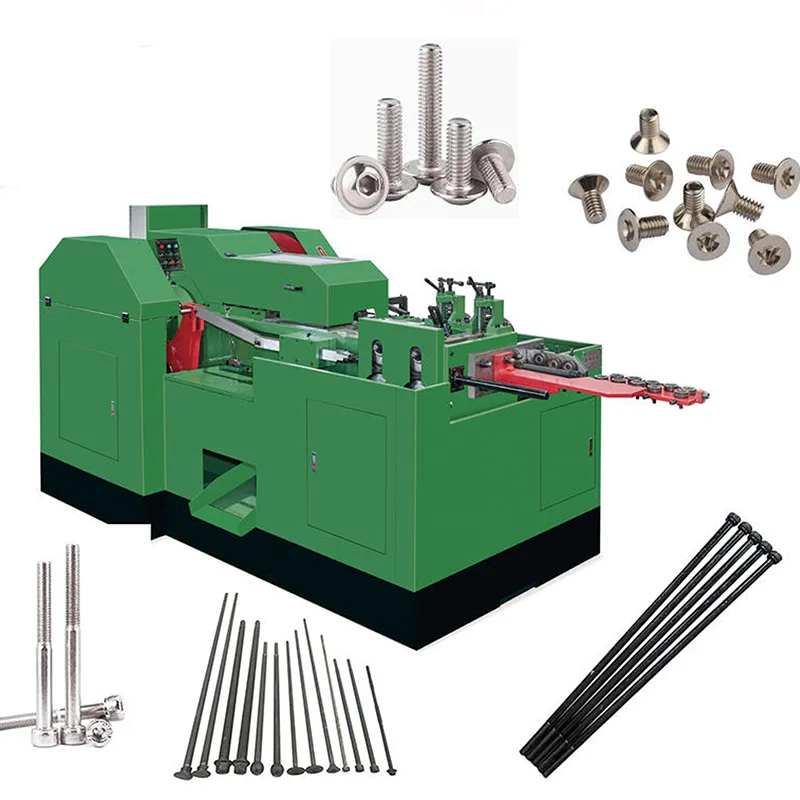

Vaak toegepast in de productie:
Structurele constructiebouten
Bevestigingsmiddelen voor zware machines
Ankerbouten voor windenergie
Industriële bouten met grote diameter
Bevestigingsmiddelen voor infrastructuurtechniek
Materiaalcompatibiliteit omvat koolstofstaal en gelegeerde staalsoorten die doorgaans worden gebruikt in structurele toepassingen.
Onze 1-Die 2-Blow Long Stroke Large Size Cold Heading Machine wordt over het algemeen overwogen wanneer:
De boutlengte overschrijdt de standaard slagcapaciteit
Een groter kopvolume vereist een grotere materiaalbeweging
Structurele bouten vereisen een hogere vormstabiliteit
De productie omvat bevestigingsmiddelen met een gemiddelde tot grote diameter
Standaard 1-Die 2-Blow-systemen bereiken capaciteitslimieten
Het biedt een uitgebreid vormbereik zonder over te gaan naar complexe systemen met meerdere matrijzen.
Vraag 1: Wat is het voordeel van een lange slag vergeleken met een standaardslag?
De lange slag maakt een grotere materiaalverplaatsing mogelijk, waardoor deze geschikt is voor langere bouten en grotere kopvolumes.
Vraag 2: Is deze machine alleen voor bouten met een grote diameter?
Het is geoptimaliseerd voor grote en lange bevestigingsmiddelen, maar kan ook middelgrote onderdelen verwerken, afhankelijk van de gereedschapsconfiguratie.
Vraag 3: Heeft een lange slag invloed op de maatnauwkeurigheid?
Indien correct gekalibreerd, verbetert de verlengde slag de controle van de materiaalstroom en vermindert het risico op ondervulling bij grote onderdelen.
