Verticaal bewerkingscentrum

Verhoog uw productieprecisie met de betrouwbare CNC-bewerkingsoplossingen van TAICHUANG. Ons Vertical Machining Center, gebouwd voor nauwkeurig frezen, boren en tappen van metalen componenten, combineert een verticale spilconfiguratie met geavanceerde CNC-besturingen om consistente nauwkeurigheid en efficiënte productie te leveren voor kritische mechanische onderdelen in het hedendaagse industriële landschap. Wij zijn een goede keuze om uw fabrikant en leverancier te zijn, neem gewoon contact met ons op!

Stuur onderzoek

Productomschrijving

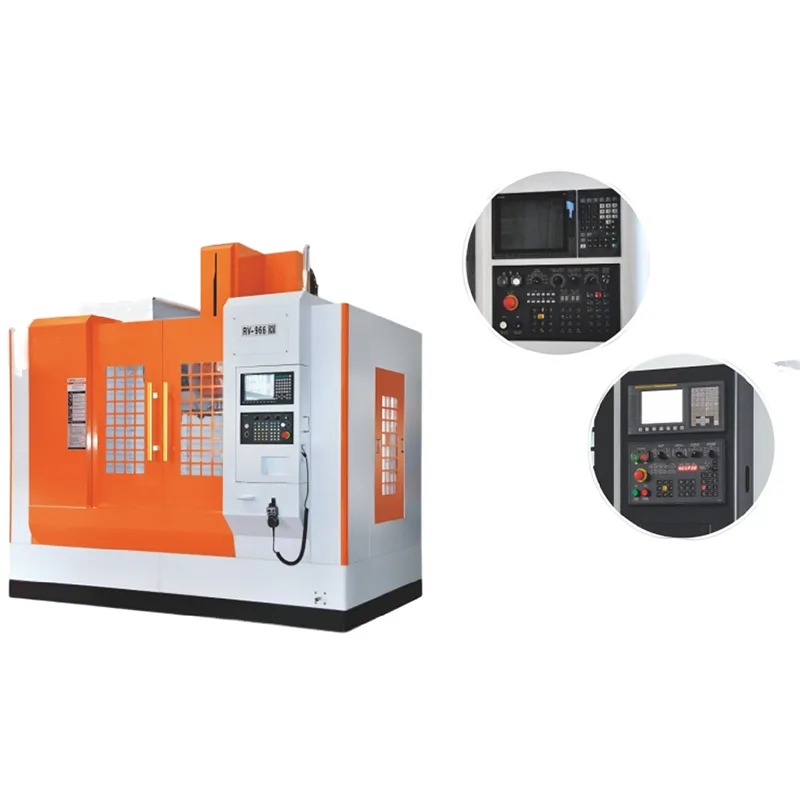

Het Vertical Machining Center (VMC) is een van de meest gebruikte CNC-machines in de moderne productie-industrie. De machine is ontworpen met een verticaal georiënteerde spil en een beweegbare werktafel en biedt een veelzijdig platform voor een breed scala aan bewerkingen, waaronder frezen, boren, tappen en contourbewerking.

Dankzij de verticale spilconfiguratie kunnen snijgereedschappen het werkstuk van bovenaf benaderen, waardoor de operators uitstekend zicht hebben en de spaan tijdens de bewerking efficiënt wordt verwijderd. Deze structuur is bijzonder geschikt voor het bewerken van vlakke oppervlakken, sleuven, gaten en complexe contouren op metalen componenten.

Uitgerust met CNC-besturingstechnologie kan de machine automatisch meerdere bewerkingen uitvoeren op basis van geprogrammeerde gereedschapspaden. Dankzij automatische gereedschapswisselaars kunnen verschillende snijgereedschappen binnen één bewerkingscyclus worden gebruikt, waardoor handmatige tussenkomst wordt verminderd en de algehele productie-efficiëntie wordt verbeterd.

Het Vertical Machining Center is ontworpen om stabiele bewerkingsprestaties te ondersteunen in een breed scala aan materialen, waaronder staal, aluminium, roestvrij staal en andere technische metalen. De uitgebalanceerde machinestructuur en het nauwkeurige bewegingssysteem zorgen voor een consistente bewerkingsnauwkeurigheid tijdens zowel kleine batch- als grootschalige productie.

TAICHUANG biedt verticale bewerkingscentra als onderdeel van zijn oplossingen voor bewerkingsapparatuur voor fabrikanten die op zoek zijn naar betrouwbare CNC-machines voor de productie van precisiecomponenten.

Productspecificaties

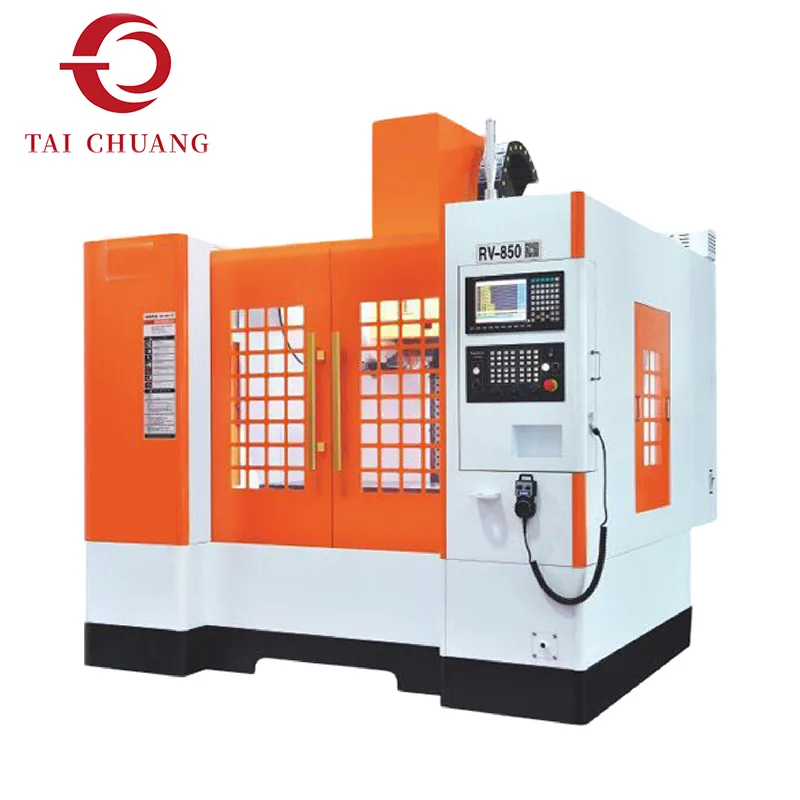

Model	RV850	RV9	RV966	RV1165	RV1170	RV1380	RV1580
Reis
X - asverplaatsing	800 mm	900 mm	900 mm	1100 mm	1100 mm	1300 mm	1500 mm
Y-asbeweging	500 mm	600 mm	650 mm	650 mm	700 mm	800 mm	800 mm
Kop Z - verplaatsing van de as	500 mm	600 mm	600 mm	600 mm	700 mm	800 mm	800 mm
Afstand van spilneus tot werktafel	100 - 600 mm	150 - 750 mm	100 - 700 mm	100 - 700 mm	150 - 850 mm	150 - 950 mm	150 - 950 mm
Afstand van het midden van de spil tot de kolom	570 mm	690 mm	720 mm	720 mm	700 mm	760 mm	900 mm
Werktafel
Grootte werktafel	1000*550 mm	1100*600 mm	1100*650mm	1100*650mm	1200*700mm	1400*900mm	1600*800mm
Maximale belasting	800 kg	850 kg	800 kg	800 kg	900 kg	1100 kg	1400 kg
Aantal T-slots	5	6	4	4	7	7	7
T - sleufgrootte	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm
Spindel
Spiltoerental (standaard)	10000 tpm	10000 tpm	10000 tpm	10000 tpm	10000 tpm	10000 tpm	10000 tpm
Spilsnelheid (optioneel)	8000 - 15000 tpm	10000 - 15000 tpm	8000 - 15000 tpm	8000 - 15000 tpm	10000 - 15000 tpm	10000 - 15000 tpm	10000 - 15000 tpm
Spindel kracht	7,5/11 kW	11/15 kW	7,5/11 kW	7,5/11 kW	11/15 kW	11/15 kW	11/15 kW
Spindel conisch	BT40	BT40	BT40	BT40	BT40	BT40	BT50
Voer
X/Y-as snelle invoer	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Z-as snelle invoer	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Snijvoeding per as	1 - 10.000 mm/min	1 - 10.000 mm/min	1 - 10.000 mm/min	1 - 10.000 mm/min	1 - 10.000 mm/min	1 - 10.000 mm/min	1 - 10.000 mm/min
Anderen
Drieassig motorvermogen	3,93,95,9 kW	3,93,95,9 kW	3,93,95,9 kW	3,93,95,9 kW	4,94,94,9 kW	2,42,43,9 kW	5,95,95,9 kW

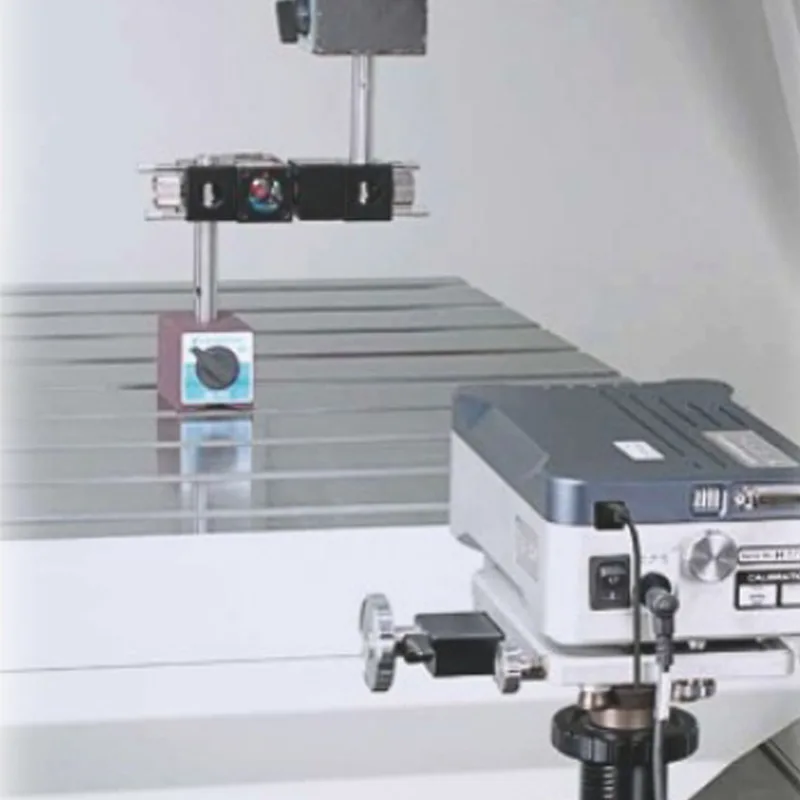

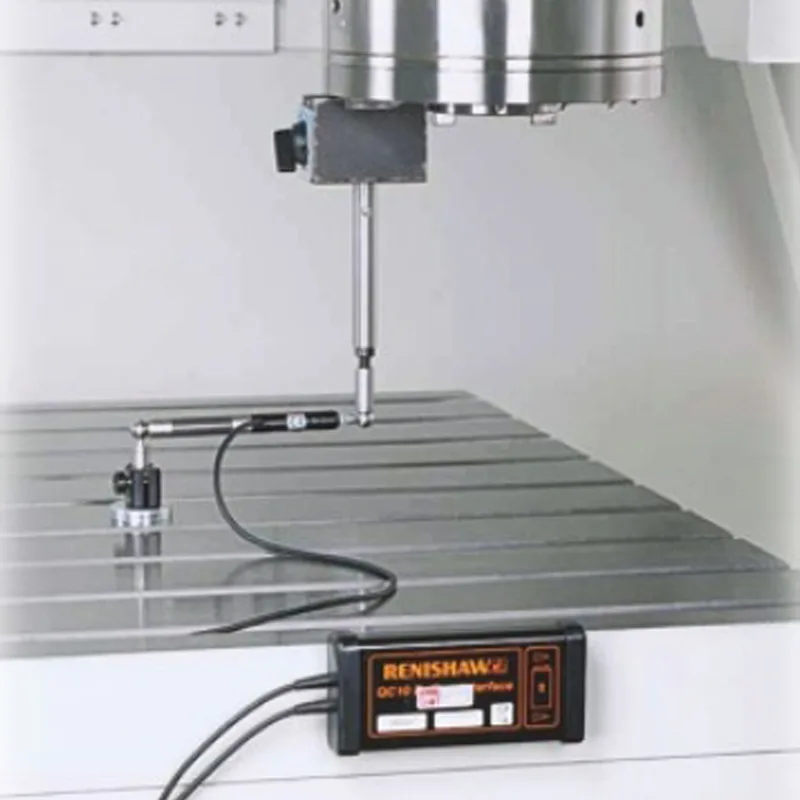

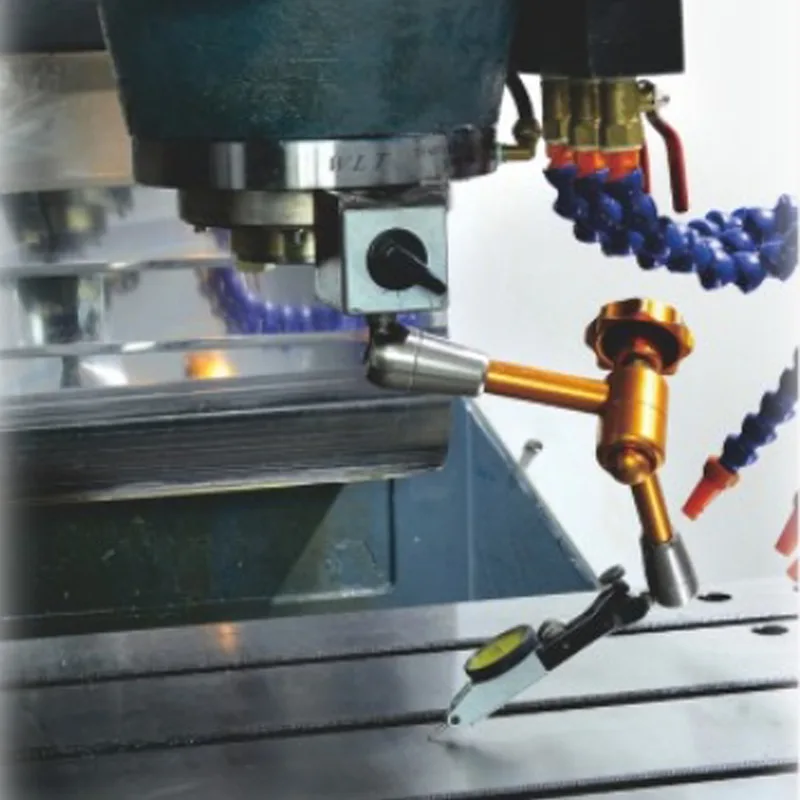

Nauwkeurigheid van positionering	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm
Herhaalbaarheidsnauwkeurigheid	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm
Controleur	1	1	1	1	1	1	1
Snijvloeistofdruk	28 pk	28 pk	28 pk	28 pk	28 pk	28 pk	28 pk
Luchtdrukvereiste	8kva	8kva	8kva	8kva	8kva	8kva	8kva
Elektrische specificatie	6 - 7 bar	6 - 7 bar	6 - 7 bar	6 - 7 bar	6 - 7 bar	6 - 7 bar	6 - 7 bar
Machinegewicht	5000 kg	5000 kg	5600kg	5900kg	11000 kg	12000 kg	14000 kg
Machineafmetingen	250023002500 mm	250024002650 mm	260028002500 mm	280026002600 mm	356031502850 mm	380030503100 mm	465033003200 mm

Belangrijkste bewerkingsfuncties

Het Vertical Machining Center ondersteunt een verscheidenheid aan bewerkingen die nodig zijn voor de productie van industriële componenten.

Precisie frezen

De machine kan nauwkeurige freesbewerkingen uitvoeren om vlakke oppervlakken, sleuven en complexe geometrieën op metalen onderdelen te creëren.

Boorwerkzaamheden

Door boren met hoge precisie kunnen nauwkeurig gepositioneerde gaten worden gemaakt voor mechanische montage.

Tappen en draadsnijden

Het draadtappen kan automatisch binnen de bewerkingscyclus worden uitgevoerd.

Contour- en oppervlaktebewerking

Dankzij CNC-gestuurde gereedschapsbanen kan de machine complexe vormen en contouren produceren.

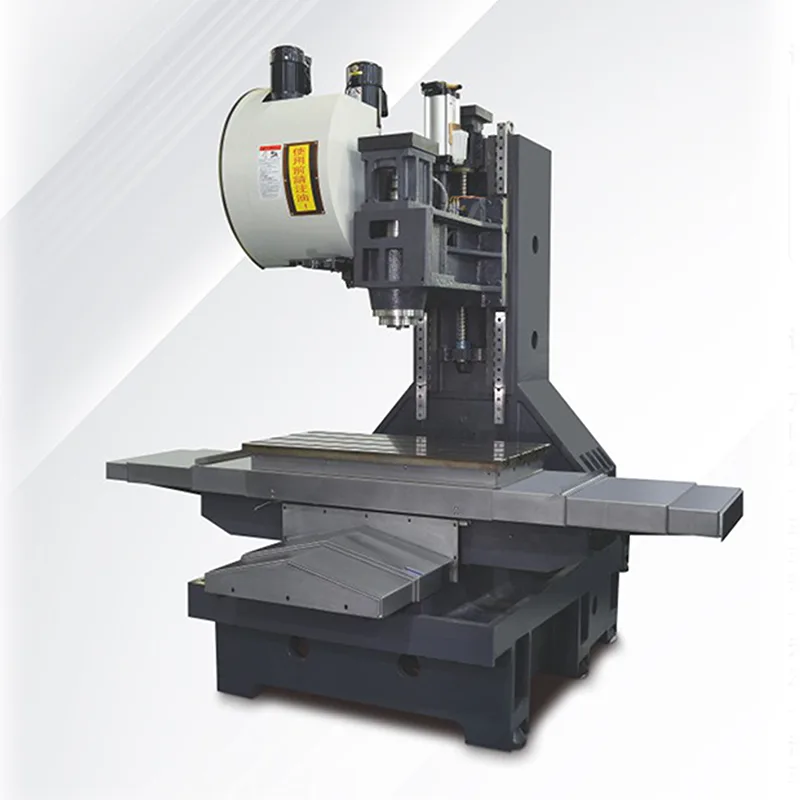

Kenmerken van de machinestructuur

Verticale spindelconfiguratie

De verticale spindelopstelling maakt directe snijtoegang tot het werkstuk mogelijk, wat efficiënte frees- en boorbewerkingen ondersteunt.

CNC-besturingssysteem

Geavanceerde CNC-besturing maakt nauwkeurige programmering van bewerkingspaden en geautomatiseerde bediening mogelijk.

Automatische gereedschapswisselaar

Het gereedschapswisselsysteem maakt het snel wisselen tussen meerdere gereedschappen tijdens de bewerking mogelijk.

Precisie lineaire geleidingen

Zeer nauwkeurige geleidingen zorgen voor een soepele asbeweging en betrouwbare positioneringsnauwkeurigheid.

Productievoordelen

Veelzijdige bewerkingsmogelijkheden

De machine kan binnen één opstelling meerdere bewerkingen uitvoeren.

Verbeterde productie-efficiëntie

Automatische gereedschapswissels en CNC-programmering verkorten de handmatige bedieningstijd.

Consistente bewerkingsnauwkeurigheid

Precisiebewegingscontrole helpt de maatstabiliteit tijdens de productie te behouden.

Flexibele onderdeelverwerking

De machine kan een breed scala aan metalen componenten verwerken die in verschillende industrieën worden gebruikt.

Toepassingsgebied

Precisie-onderdelenverwerkende industrie: CNC-boor- en freesbewerking van stalen onderdelen, aluminium onderdelen, prototypemodellen, enz.

Brillenindustrie: Verwerking van accessoires zoals stalen onderdelen, koperen elektroden, binnengroeven van metalen frame en kunststof frame brilmonturen, lichte buitenvormen en gesneden patronen.

Horloge-industrie en sieradenindustrie (hangers, ringen, armbanden, enz.): Bewerkingen zoals glasposities, persposities, draadgaten, gebogen oppervlakken, boogoppervlakboren, steeninleg en karaktersnijwerk.

Waarom kiezen voor TAICHUANG

TAICHUANG levert industriële bewerkingsapparatuur die is ontworpen om moderne productieprocessen te ondersteunen. De door TAICHUANG geïntroduceerde verticale bewerkingscentra worden geselecteerd door fabrikanten die op zoek zijn naar efficiënte CNC-bewerkingsoplossingen.

Voordelen zijn onder meer:

bewerkingsapparatuur voor de productie van precisiemetaalonderdelen

machines geschikt voor frees-, boor- en tapbewerkingen

CNC-bewerkingsoplossingen voor diverse industriële toepassingen

apparatuur ten behoeve van de mondiale productie-industrie

TAICHUANG richt zich op het leveren van betrouwbare bewerkingsapparatuur die fabrikanten helpt de productiviteit en bewerkingsnauwkeurigheid te verbeteren.

Veelgestelde vragen

Waar wordt een verticaal bewerkingscentrum voor gebruikt?

Een verticaal bewerkingscentrum wordt gebruikt voor het CNC-frezen, boren, tappen en contourbewerking van metalen onderdelen.

Welke materialen kunnen op een VMC worden bewerkt?

Veel voorkomende materialen zijn aluminium, koolstofstaal, roestvrij staal, messing en andere technische metalen.

Wat is het voordeel van een verticaal bewerkingscentrum?

Verticale bewerkingscentra bieden goed zicht, efficiënte spaanverwijdering en veelzijdige bewerkingsmogelijkheden voor vele soorten mechanische onderdelen.

Welke industrieën gebruiken vaak VMC-machines?

Industrieën zoals de automobielindustrie, de productie van machines, de productie van matrijzen en de productie van industriële apparatuur maken op grote schaal gebruik van VMC-machines.

Kan een verticaal bewerkingscentrum meerdere bewerkingen uitvoeren?

Ja. Een VMC kan binnen één CNC-bewerkingsprogramma frezen, boren, tappen en contourbewerkingen uitvoeren.
