Bewerkingscentrum voor graveren en frezen

Productie-industrieën die fijne oppervlaktedetails en nauwkeurige microbewerking vereisen, vertrouwen vaak op gespecialiseerde apparatuur die is ontworpen voor graveer- en freesbewerkingen op hoge snelheid. Het graveer- en freesbewerkingscentrum is ontwikkeld om deze processen efficiënt uit te voeren met behoud van een hoge positioneringsnauwkeurigheid en uitstekende oppervlaktekwaliteit.

In tegenstelling tot zware bewerkingscentra die zijn ontworpen voor grote snijbelastingen, richten graveer- en freesmachines zich op precisie en een hoog spiltoerental. De machine is uitgerust met een snel spindelsysteem dat gedetailleerde snijbewerkingen op kleine onderdelen en ingewikkelde patronen mogelijk maakt. Deze mogelijkheid maakt de machine geschikt voor het produceren van precisiecomponenten en matrijzen waarbij oppervlakteafwerking en maatnauwkeurigheid van cruciaal belang zijn.

De machinestructuur is ontworpen om de stijfheid te behouden en tegelijkertijd een soepele, snelle asbeweging te ondersteunen. Precisie lineaire geleidingen en servoaangedreven bewegingssystemen maken een nauwkeurige positionering van het gereedschap mogelijk tijdens graveer- en freesbewerkingen. Deze kenmerken helpen de trillingen van de bewerking te verminderen en zorgen voor stabiele snijprestaties tijdens gedetailleerde bewerkingstaken.

Het graveer- en freesbewerkingscentrum kan een verscheidenheid aan bewerkingen uitvoeren, waaronder precisiegraveren, contourfrezen, microsleuven snijden en oppervlakteafwerking. Door deze mogelijkheden binnen één enkel CNC-systeem te combineren, kunnen fabrikanten een efficiënte productie realiseren van complexe onderdelen die fijne bewerkingsdetails vereisen.

TAICHUANG levert deze graveer- en freesbewerkingsoplossing voor fabrikanten die op zoek zijn naar betrouwbare apparatuur voor de productie van precisiecomponenten.

Productspecificaties

Beschrijving van de uitrusting

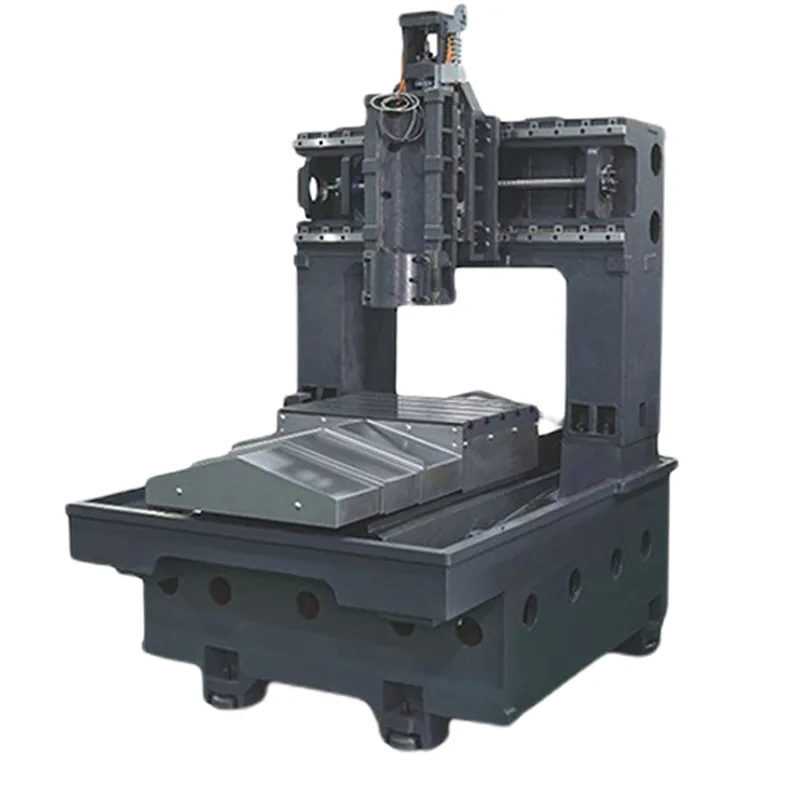

Het graveer- en freesbewerkingscentrum maakt gebruik van de unieke geïntegreerde technologie van dwarsbalk en bed, met een portaalachtige structuur met hoge stijfheid.

Het zorgt voor een hoge precisie en levensduur van de machines op de lange termijn en is sterk bestand tegen aardbevingen.

De drie assen maken gebruik van geïmporteerde, zeer nauwkeurige lineaire geleidingen en kogelomloopspindels, die slijtvast zijn, een lage wrijvingscoëfficiënt hebben en een hoge positioneringsnauwkeurigheid, flexibiliteit en soepele beweging bieden. Er worden Japanse NSK-lagers en geïmporteerde koppelingen gebruikt.

De elektrische spil met hoge snelheid, hoog koppel en hoge precisie kan voldoen aan de eisen van snelle bewerking en precisie garanderen; het kan hogesnelheidsfrezen van kleine precisiemallen en onderdelen realiseren, met een hoge bewerkingsnauwkeurigheid, weinig trillingen en een laag geluidsniveau.

Het besturingssysteem maakt gebruik van Taiwan Syntec- en LNC-hogesnelheids-CNC-systemen, die gemakkelijk te leren en te gebruiken zijn.

Het aandrijfsysteem maakt gebruik van Japanse Yaskawa en Yamazaki Mazak AC-servoaandrijfsystemen, die soepel lopen, uitstekende acceleratieprestaties, laag geluidsniveau en hoge regelprecisie hebben.

Vijfkoppige graveer- en freesmachine met hoge snelheid

Elektrische hogesnelheidsspindel met 24.000 - 48.000 tpm. Perfecte combinatie van hoge rotatiesnelheid en hoge bewegingssnelheid.

Drie assen maken gebruik van lineaire geleidingen, met hoge snelheid en hoge precisie.

De eerste keuze voor de verwerking van matrijzen, elektrodes en batchonderdelen, met een hoge kosteneffectiviteit.

Compatibel met de elektrostatische olienevelreiniger.

Een perfecte combinatie van hoge rotatiesnelheid en hoge bewegingssnelheid

Vergrote basis en kolom, stabiel en betrouwbaar.

Volledig gesloten buitenkap met een uitlaatsysteem om olienevel te verminderen die ontstaat tijdens machinale bewerking op hoge snelheid.

Uitgerust met een hoge snelheid en uiterst nauwkeurige spindel, die een hoge bewerkingsprecisie en een goede afwerking garandeert.

Gekoppeld aan een snelle spiloliekoeler om ervoor te zorgen dat de spilkarakteristieken niet verloren gaan door hitte.

Drie assen maken gebruik van lineaire geleidingen, met hoge snelheid en hoge precisie.

Veelgestelde vragen

Waar wordt een graveer- en freesbewerkingscentrum voor gebruikt?

Een graveer- en freesbewerkingscentrum wordt gebruikt voor uiterst nauwkeurig graveren, microfrezen en gedetailleerde oppervlaktebewerking van metalen en niet-metalen materialen.

Wat maakt deze machine anders dan een standaard bewerkingscentrum?

Graveer- en freesmachines zijn ontworpen voor snelle, lichte snijbewerkingen en fijne bewerkingstaken die een hoge oppervlaktekwaliteit vereisen.

Welke materialen kunnen op deze machine worden verwerkt?

Veel voorkomende materialen zijn aluminium, koper, messing, roestvrij staal, kunststoffen en andere technische materialen.

Welke industrieën maken vaak gebruik van graveer- en freesbewerkingscentra?

Industrieën zoals matrijzenbouw, elektronicaproductie, precisiemechanica en decoratieve metaalverwerking maken vaak gebruik van deze machines.

Kan de machine complexe CNC-bewerkingen uitvoeren?

Ja. Dankzij de CNC-besturing kan de machine complexe gereedschapspaden uitvoeren voor gedetailleerde graveer- en contourfreesbewerkingen.
