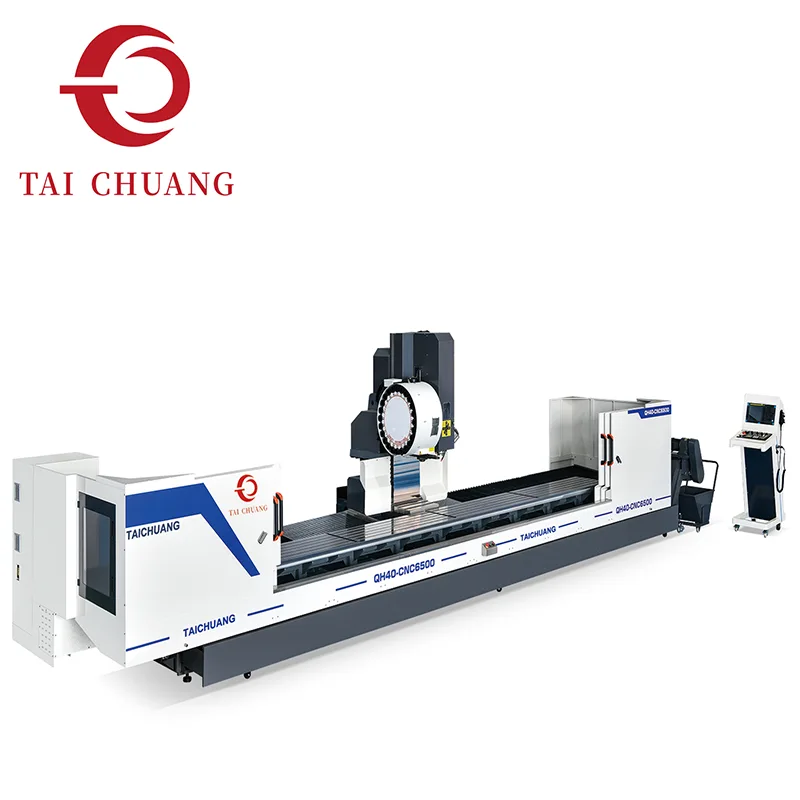

Aluminiumprofielen worden veel gebruikt in moderne productie-, bouwsystemen en industriële assemblages. Voor het efficiënt verwerken van deze profielen zijn vaak meerdere bewerkingen nodig, zoals boren, sleuffrezen, tappen en contoursnijden. Het Profile Compound Machining Center is ontworpen om deze bewerkingen te integreren binnen één enkel machineplatform, waardoor fabrikanten complexe bewerkingsprocessen kunnen voltooien met verbeterde efficiëntie en workflowcontinuïteit.
Dit samengestelde bewerkingssysteem richt zich op de flexibele verwerking van aluminium extrusieprofielen die worden gebruikt in industrieën zoals aluminium deuren en ramen, vliesgevelsystemen, transportapparatuur en industriële frameconstructies. Door meerdere bewerkingsfuncties te combineren in één gecoördineerd systeem, vermindert de machine de noodzaak van herhaalde herpositionering van het werkstuk en verbetert de algehele consistentie van de bewerking.

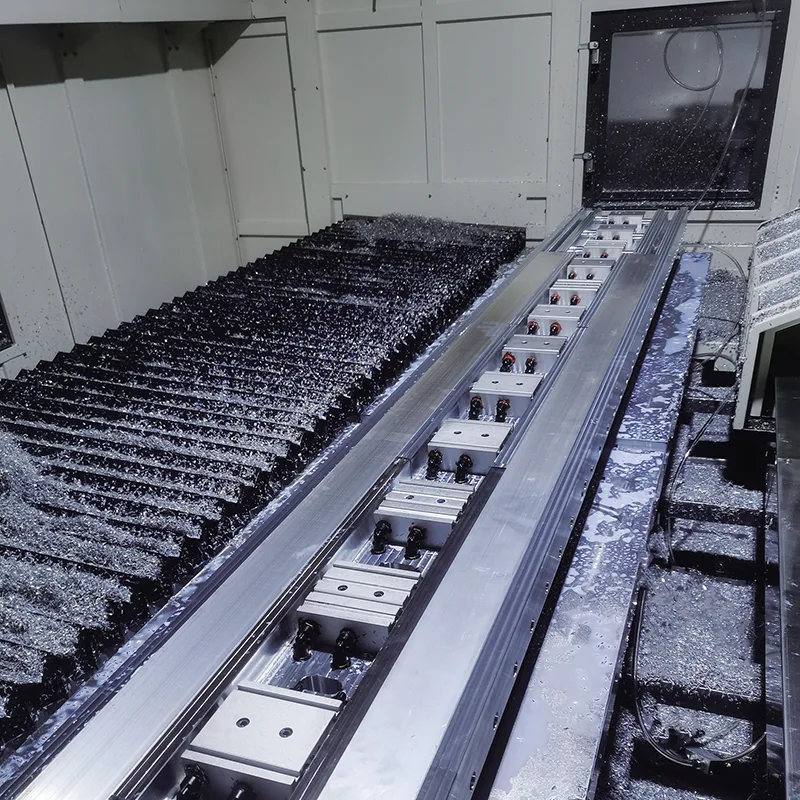

De machinestructuur is geoptimaliseerd om lange aluminium profielen te ondersteunen en tegelijkertijd een stabiele bewerkingsnauwkeurigheid te behouden. Lineaire geleidingssystemen en nauwkeurige motion control zorgen voor een soepele asbeweging tijdens boor- en freeswerkzaamheden. Hierdoor kunnen fabrikanten aluminium componenten met betrouwbare maatvoering verwerken, zelfs wanneer met langere structurele profielen wordt gewerkt.
Door middel van geïntegreerde bewerkingsmogelijkheden stelt het Profile Compound Machining Center fabrikanten in staat de productie-efficiëntie te verhogen en tegelijkertijd een consistente bewerkingskwaliteit te behouden voor aluminium profielcomponenten die in verschillende technische toepassingen worden gebruikt.
TAICHUANG levert deze apparatuur als onderdeel van zijn bewerkingsoplossingen die zijn ontworpen om de moderne vereisten voor de verwerking van aluminiumprofielen te ondersteunen.
|
Reis |
||
|
X-as slag |
2500-6500 mm |
|
|
Reis Y-as |
500 mm |
|
|
Z-as slag |
500 mm |
700 mm |
|
Hoofdas |
||
|
Spilsnelheid |
12000 tpm |
|
|
Spindel conisch gat |
BT40Φ120mm |
|
|

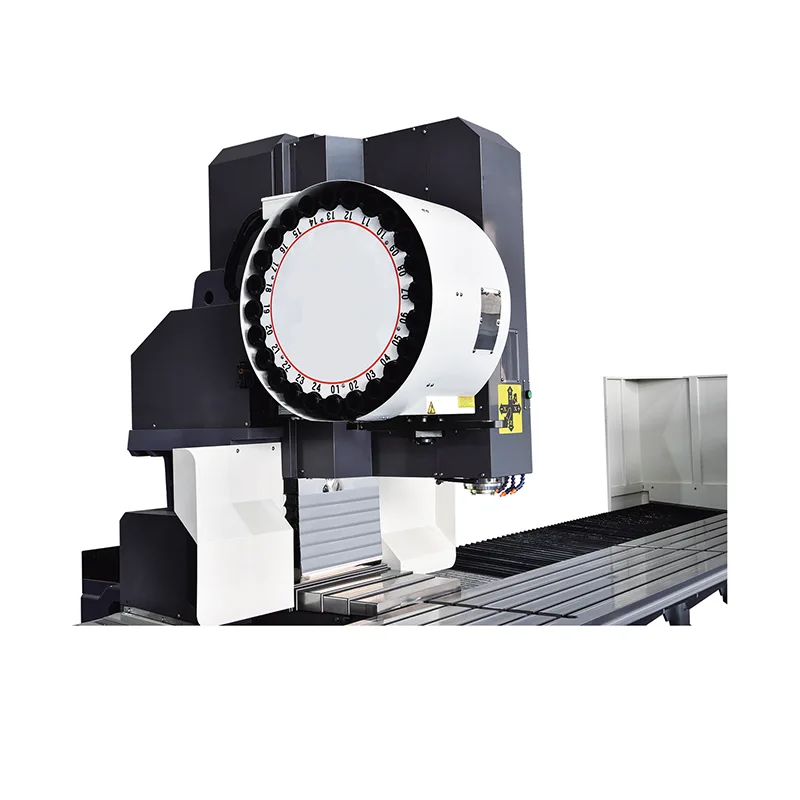

Gereedschapstijdschrift |
||
|
Gereedschapsmagazijnvorm |
Schijftype |
|
|
Magazijncapaciteit |
24 stuks |
|
|
Gereedschapswisseltijd |
2sec |
|
|
Bewegende snelheid |
||
|
X-as beweging |
60m/min |
|
|
Y-as beweging |
28m/min |
|
|
Z-as beweging |
28m/min |
|
|
Snijsnelheid X/Y/Z |
15000 mm/min |
|
|

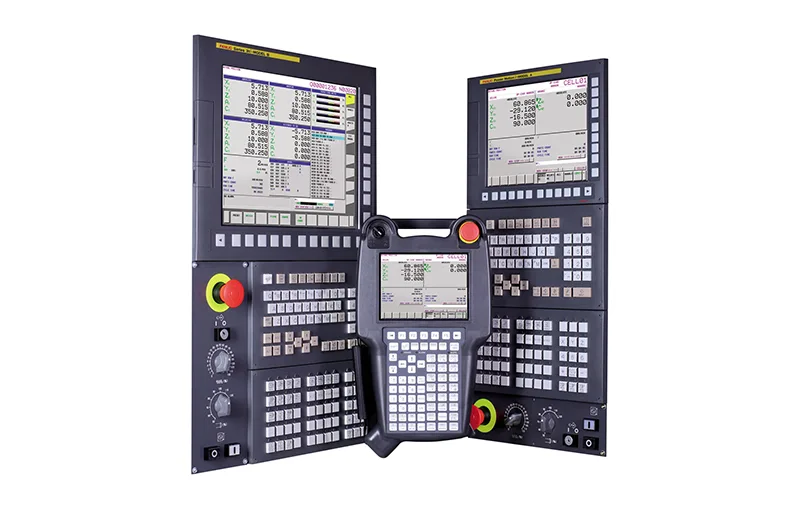

Besturingssysteem |
FANUC |
MITSUBISHI |
|
Motorvermogen |
||
|
Spilmotor |
7,5 kW |
7,5 kW |
|
X/Y/Z-asmotor |
3,0/3,0/3,0 kW |
2,0/2,0/3,0 kW |
|
Smering koelsysteem |
||
|
Smeersysteem |
Automatische smering |
|
|
Koelsysteem |
Watersproeikoeling |
|
|

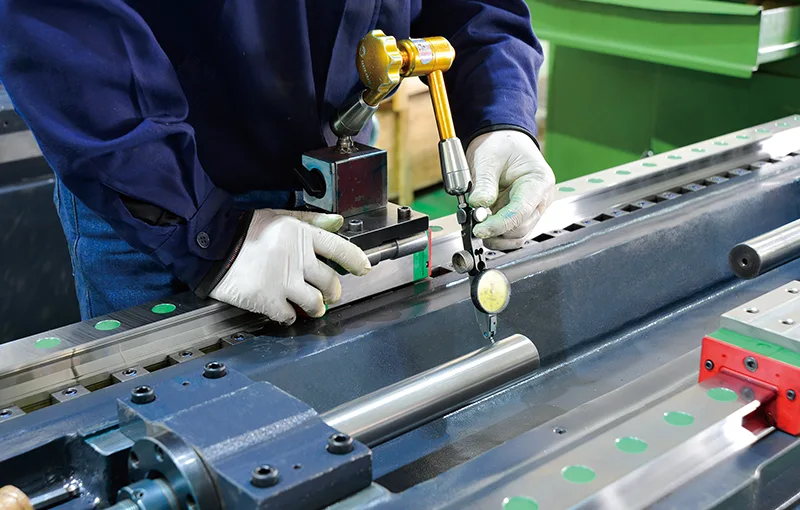

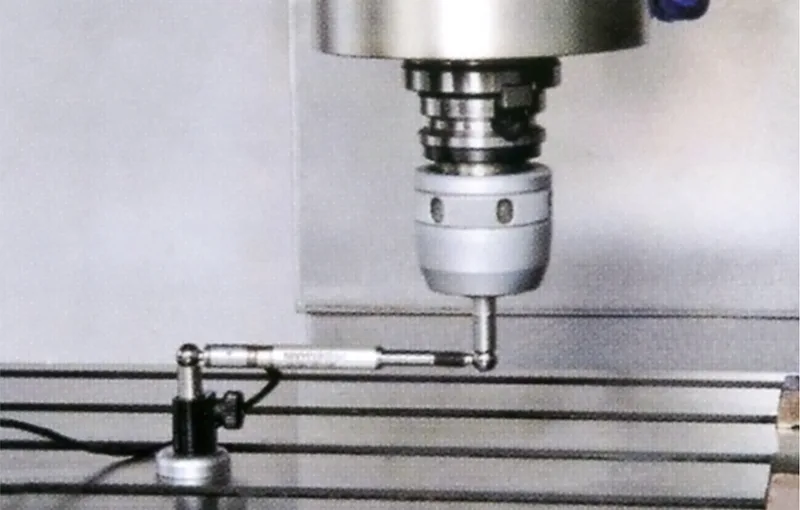

Nauwkeurigheid |
||
|
Positioneringsnauwkeurigheid op de X-as |
0,05 mm |
|
|
Positioneringsnauwkeurigheid van de Y/Z-as |
0,02 mm |
|
|
Herhaalde positioneringsnauwkeurigheid |
0,01 mm |
|
|
Mechanische specificaties |
||
|
Barometrische vraag |
0,6 MPa-0,9 MPa |
|
|
Hoogte |
2750 mm |
|
|
Bedekt gebied |
4800*9600*2500mm |
|
|
Gewicht |
6000KG-10000KG |
|
Dit Profile Compound Machining Center integreert alle kernbewerkingsfuncties die nodig zijn voor de uiterst efficiënte productie van aluminiumprofielen, waardoor one-stop-verwerking voor industriële toepassingen wordt geboden.

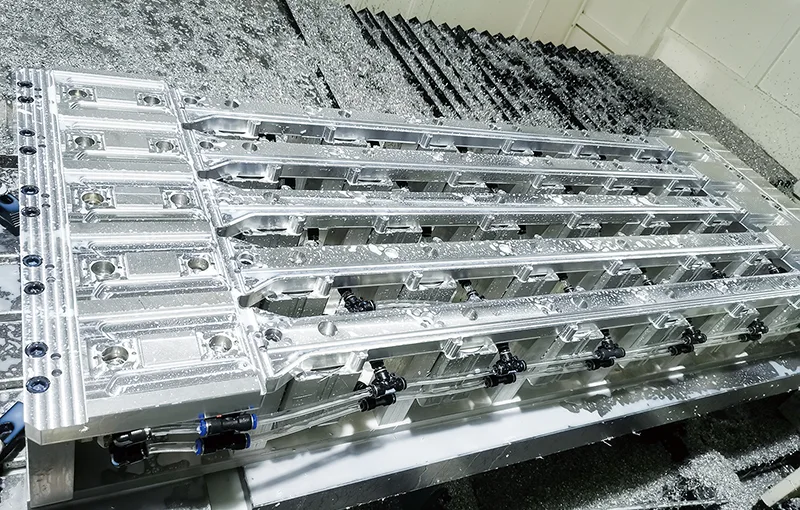

Nauwkeurig boren op alle profieloppervlakken om met consistente precisie montagegaten, montagegaten en verbindingspunten te creëren.
Flexibel gleuffrezen en profielfrezen voor structurele verbindingen, montagerails en componentinterfaces om aan verschillende assemblagebehoeften te voldoen.
Ingebouwde draadvorming binnen één bewerkingscyclus, zodat profielen klaar zijn voor directe montage met bouten en bevestigingsmiddelen.
Precisie-eindvlakbewerking zorgt voor een schone, nauwkeurige afwerking van structurele verbindingen en modulaire assemblagesystemen.
Binnen één machinecyclus kunnen meerdere bewerkingen worden uitgevoerd.
Minder herpositionering zorgt voor consistente gatlocaties en bewerkingsgeometrie.
De batchverwerking van aluminiumprofielen wordt gestroomlijnder dankzij geïntegreerde bewerkingsmogelijkheden.
Met de juiste gereedschappen en programmering kunnen verschillende profielontwerpen worden verwerkt.
Apparatuur voor het bewerken van aluminium profielen wordt veel gebruikt in verschillende industrieën waar lichtgewicht structurele componenten vereist zijn.
Gemeenschappelijke sectoren zijn onder meer:
architecturale aluminiumsystemen
productie van aluminium deuren en ramen
vliesgevelconstructiesystemen
productie van transportapparatuur
industriële automatiseringsstructuren
modulaire aluminium raamwerksystemen
Deze industrieën vereisen een efficiënte bewerking van aluminiumprofielen met behoud van een betrouwbare maatnauwkeurigheid.
Waar wordt een bewerkingscentrum voor profielverbindingen voor gebruikt?
Een bewerkingscentrum voor profielverbindingen wordt gebruikt om meerdere bewerkingen uit te voeren, zoals boren, frezen, gleufsteken en tappen op aluminium extrusieprofielen.
Welke soorten profielen kunnen worden verwerkt?
De machine is voornamelijk ontworpen voor aluminium extrusieprofielen die worden gebruikt in deuren, ramen, vliesgevels en industriële constructies.
Waarom meerdere bewerkingsprocessen combineren in één machine?
Het combineren van verschillende bewerkingen helpt de verwerkingstijd te verminderen, de consistentie van de bewerking te verbeteren en de productie-efficiëntie te verhogen.
Kan deze machine lange aluminium profielen verwerken?
Ja. De machinestructuur is ontworpen om langere profielcomponenten te ondersteunen die vaak worden gebruikt in architectonische en industriële toepassingen.
In welke industrieën worden doorgaans profielbewerkingscentra gebruikt?
Industrieën zoals architectonische aluminiumsystemen, vliesgevelconstructies, transportproductie en industriële raamwerkproductie maken vaak gebruik van deze machines.
TAICHUANG levert oplossingen voor bewerkingsapparatuur die zijn ontworpen voor moderne productieomgevingen. De door TAICHUANG geïntroduceerde profielbewerkingscentra worden geselecteerd door fabrikanten die op zoek zijn naar praktische apparatuuroplossingen voor de verwerking van aluminium componenten.
uitrustingsoplossingen voor de bewerking van aluminiumprofielen
machines die de productie van aluminium in meerdere processen ondersteunen
betrouwbare apparatuur voor industriële productieomgevingen
apparatuur geschikt voor wereldwijde productie-industrieën
TAICHUANG richt zich op het leveren van bewerkingsoplossingen die fabrikanten helpen de efficiëntie te verbeteren en consistente bewerkingsprestaties te behouden.
