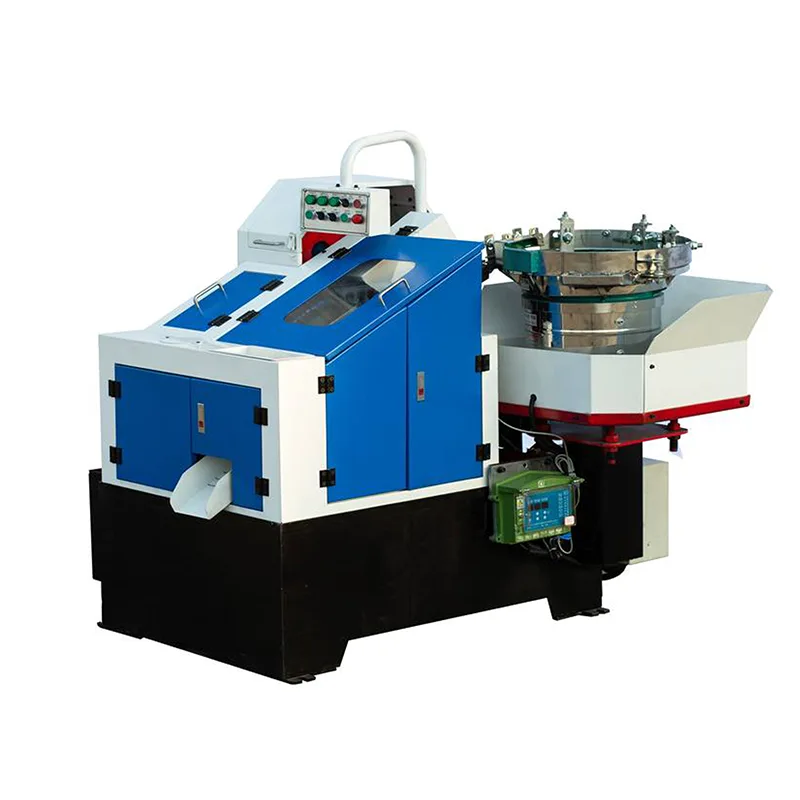

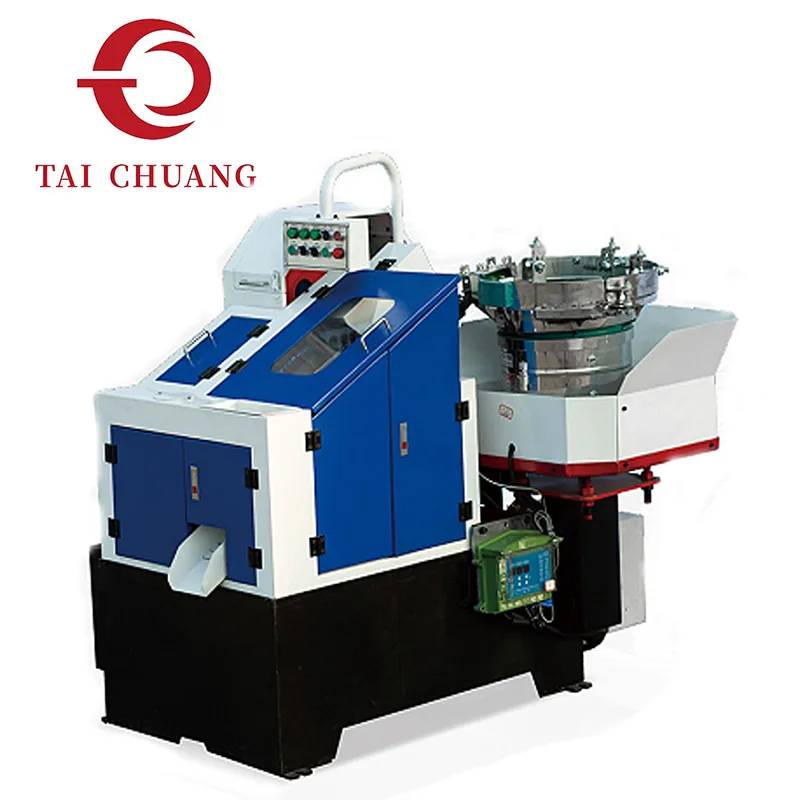

Een draadsnijmachine van het trilaanvoertype met zichtbaar tandwiel is ontworpen om externe draden te vormen door middel van koud walsen, terwijl een trilsysteem wordt gebruikt om onderdelen op een ordelijke manier naar het walsgebied te geleiden. De vibratiefeeder helpt bij het uitlijnen van bevestigingsmiddelen vóór het rollen, waardoor een soepelere workflow wordt ondersteund en willekeurig invoergedrag wordt verminderd.

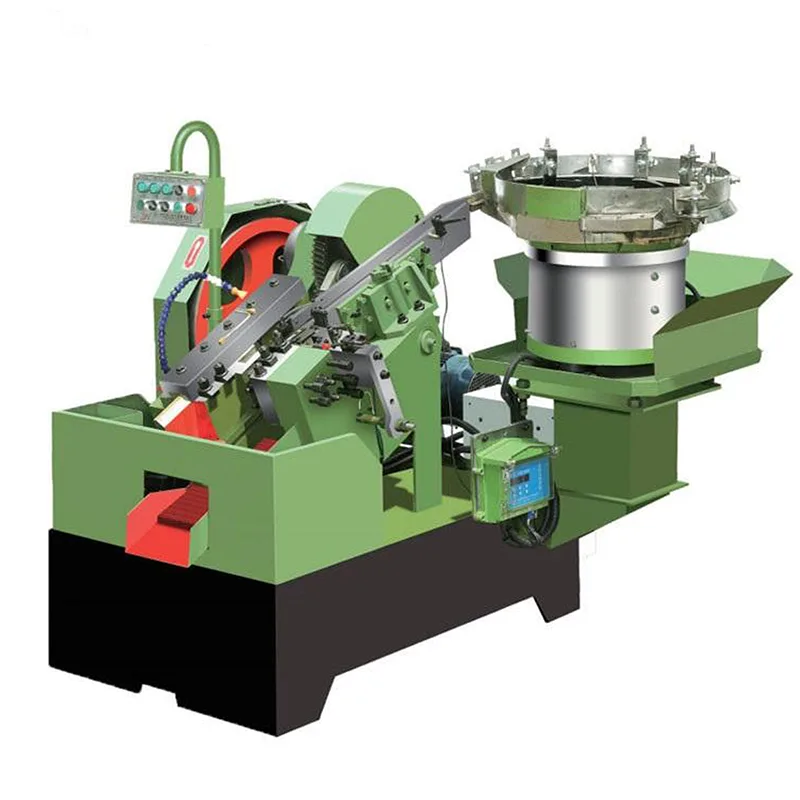

In de configuratie met zichtbare tandwielen zijn de transmissiecomponenten openlijk zichtbaar, waardoor operators en onderhoudspersoneel de beweging, de werking en de bedrijfsstatus tijdens de productie duidelijk kunnen observeren. Dit structurele kenmerk wordt vaak gewaardeerd in werkplaatsen waar mechanische transparantie en routine-inspectie belangrijk zijn.
| Model | Max. blanco diameter/mm | Max. blanco lengte/mm | Bewegende matrijzen StationairLengte/mm | Capaciteit/stuks/min | Hoofdmotorvermogen/kw | Volume (L*B*H)/m | Gewicht/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
De stabiliteit van de invoer speelt een belangrijke rol bij het rollen van de draad. Trillingstoevoersystemen worden doorgaans gekozen om de oriëntatie en stroming van de onderdelen vóór het rollen te helpen controleren. Wanneer onderdelen op consistentere wijze het walsgebied binnenkomen, wordt het walsproces zelf voorspelbaarder.
In praktische productieomgevingen helpt vibratievoeding onregelmatige stops te verminderen en een soepeler ritme te ondersteunen, vooral bij het verwerken van standaard bevestigingsmiddelen met consistente afmetingen.

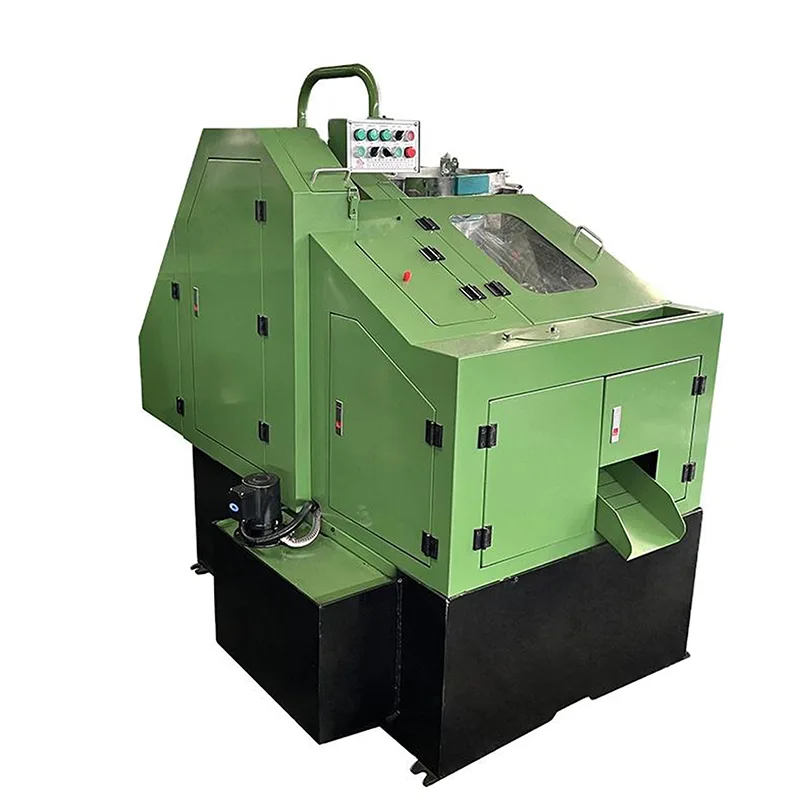

Vergeleken met gesloten transmissieontwerpen benadrukt de configuratie met zichtbare tandwielen de structurele duidelijkheid en toegankelijkheid. Deze draadwalsmachine wordt vaak gekozen door kopers die prioriteit geven aan een eenvoudige mechanische lay-out en gemakkelijke observatie tijdens het dagelijkse gebruik.
Het ontwerp is gericht op stabiel rolgedrag, herhaalbare draadkwaliteit en voorspelbare werking. Het is bedoeld voor toepassingen waarbij frequente parameterwijzigingen niet vereist zijn en processtabiliteit een primaire zorg is.

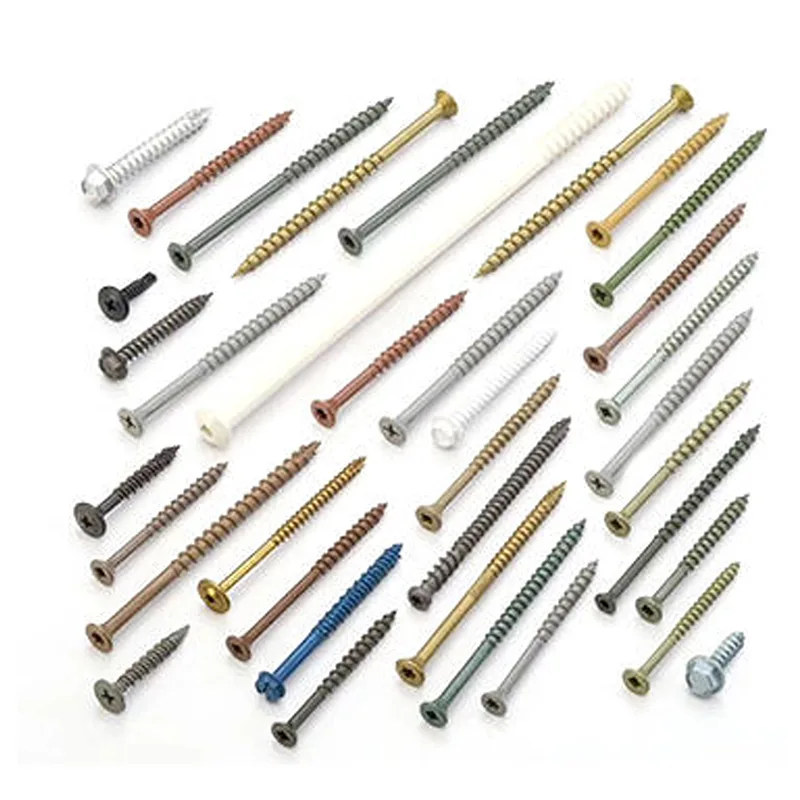

Deze draadsnijmachine van het trilaanvoertype met zichtbaar tandwiel wordt vaak gebruikt voor het vormen van schroefdraad op bouten, schroeven en soortgelijke bevestigingsmiddelen die worden toegepast in constructiehardware, mechanische assemblages, auto-onderdelen en algemene industriële producten. De daadwerkelijke geschiktheid van de toepassing wordt geëvalueerd op basis van bevestigde tekeningen, het materiaaltype en het draadontwerp dat tijdens het inkoopproces wordt beoordeeld.

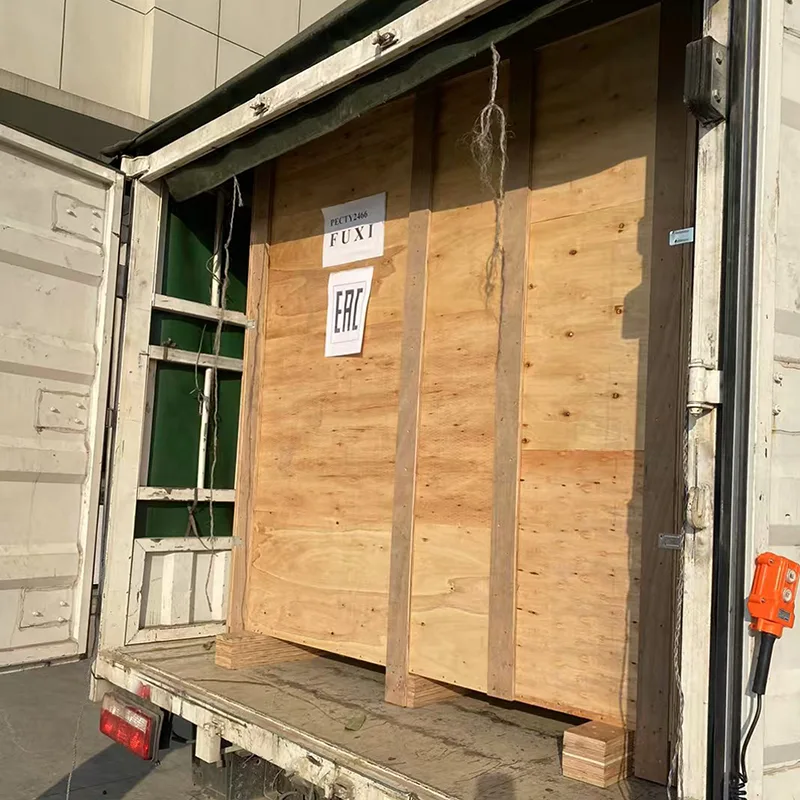

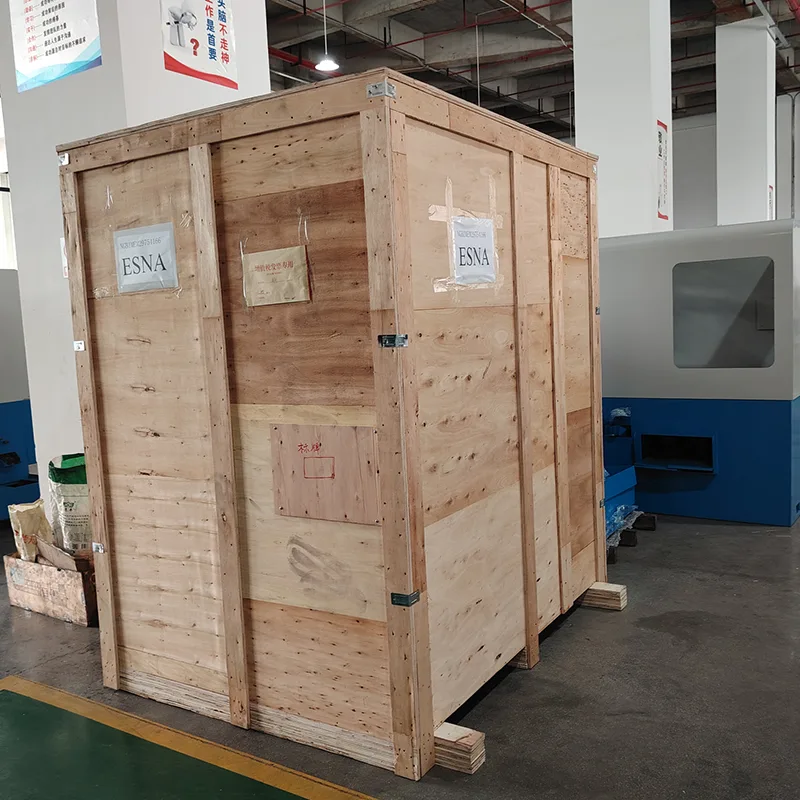

Om internationale bezorging te ondersteunen, wordt exportstandaardverpakking toegepast. Machines zijn veilig bevestigd en beschermd om het risico op schade tijdens transport te verminderen. Oppervlaktebescherming en duidelijke etikettering worden gebruikt om veilig laden, lossen en handling op locatie te ondersteunen.
Een goede verpakking speelt een belangrijke rol om ervoor te zorgen dat apparatuur in goede staat aankomt en klaar is voor installatie.
