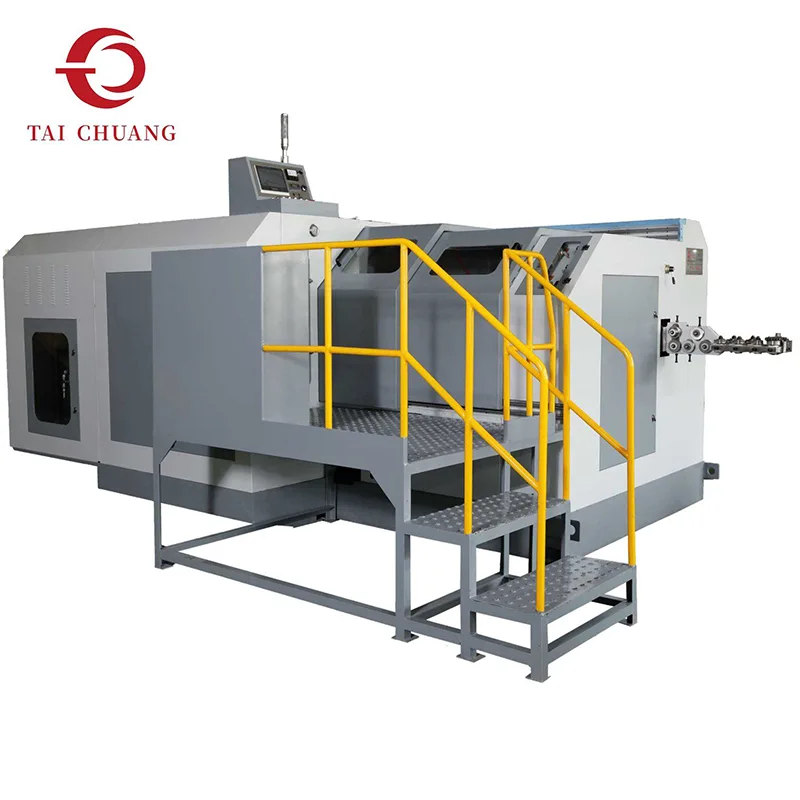

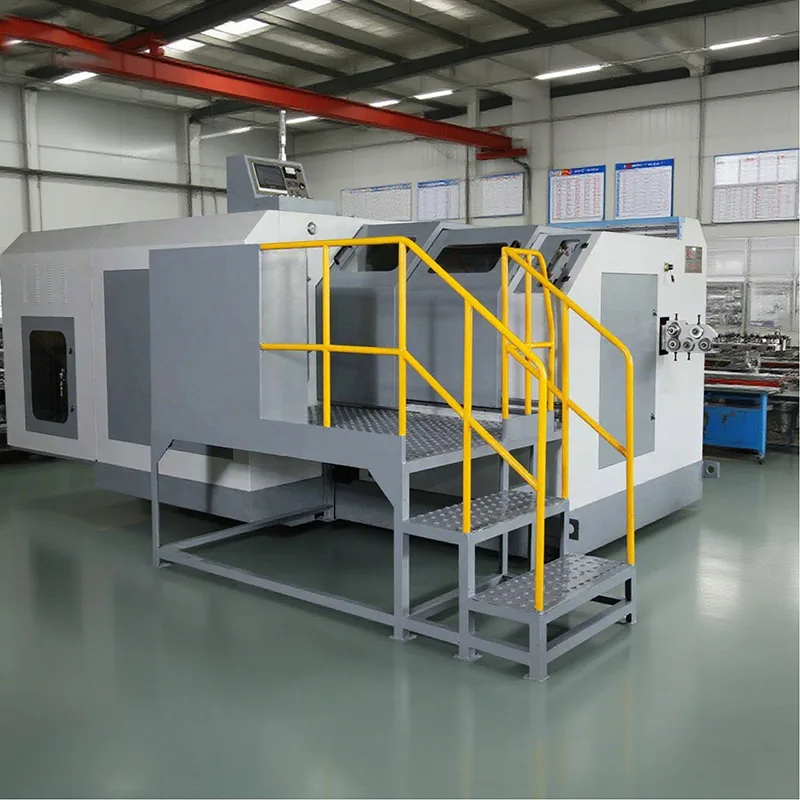

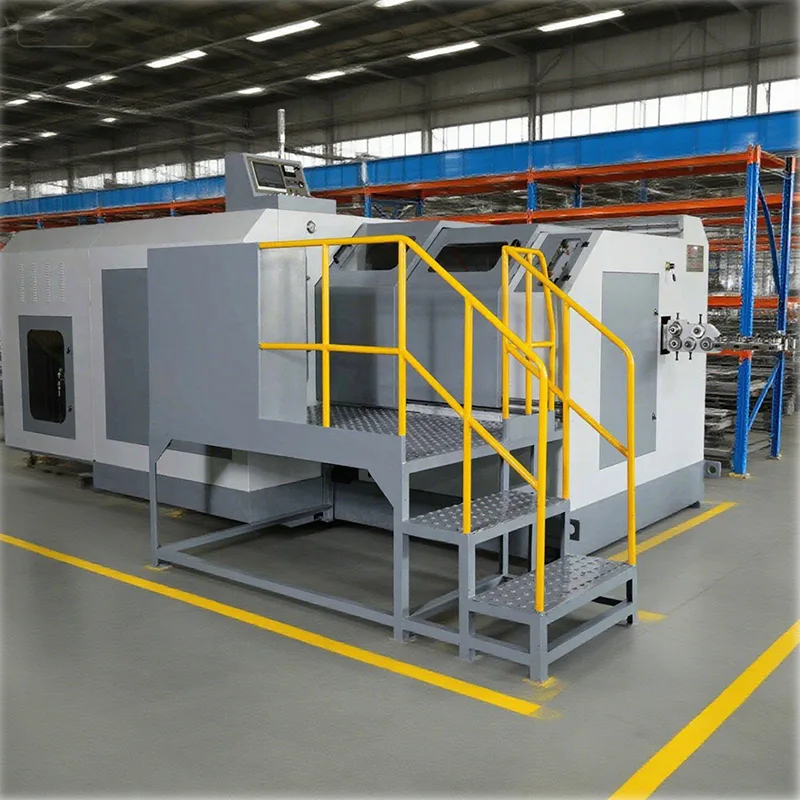

Boutvormer met 4 stations

Als onderdeel van het assortiment koudkopmachines breidt de door TAICHUANG geleverde boutvormer met 4 stations de vormcapaciteit uit via een extra kopfase. Het vierstapsproces maakt een meer geleidelijke herverdeling van het materiaal en een verfijnde vormgeving van de kop mogelijk, waardoor deze configuratie geschikt is voor bevestigingsontwerpen die een nauwere dimensionale controle en een grotere vormflexibiliteit vereisen. Kies ons als uw leverancier en ontvang vandaag nog een fabrieksofferte!

Stuur onderzoek

Productomschrijving

Een boutvormer met 4 stations verbetert het vervormingsproces door de vervorming over een extra station te verspreiden. Hierdoor kan het materiaal geleidelijker stromen tijdens het koersen, waardoor de spanningsconcentratie wordt verminderd en de vormconsistentie wordt verbeterd voor veeleisendere boutontwerpen.

Binnen machinetoepassingen met koude kop biedt het extra station meer vrijheid in de lay-out van de gereedschappen en de vormlogica. Het ondersteunt boutkoppen met ringen, flenzen of speciale contouren die moeilijk te realiseren zijn binnen een proces van drie fasen. Door de vervorming stap voor stap te beheersen, helpt de 4-stationsboutvormer de symmetrie en oppervlaktekwaliteit te verbeteren.

TAICHUANG presenteert deze boutvormeroptie voor kopers die behoefte hebben aan een bredere ontwerpcompatibiliteit van bevestigingsmiddelen en die de complexiteit van het vormen willen balanceren met stabiel productiegedrag.

Productspecificaties

Model	Eenheid	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Smeedstation	Nee.	4	4	4	4	4	4
Smeden kracht	kg	15000	45000	45000	75000	80000	80000
Maximale afsnijdia	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Maximale afsnijlengte	mm	70	100	145	110	200	230
Snelheidsbereik	stuks/min	160-250	140-250	80-150	120-220	50-130	60-120
PKO beroerte	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Hoofdschuifslag	mm	100	136	210	140	270	370
Hoofdmotor	kW	11	15	15	22	22	22
Maat afgesneden matrijs	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Grootte van de ponsmatrijs	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Grootte van de hoofdmatrijs	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Die toonhoogte	mm	48	60	60	80	80	80
Machineafmetingen (L"B"H)	cm	277185118,5	350200170	380200170	420230190	560240220	650245220
Referentiegewicht heffen	Ton	4.5	9	11	13.5	18	22
Normale boutmaat	mm	2-4	3-6	3-6	5-8	5-8	5-8
Schachtlengte van blanco	mm	10-60	10-70	25-125	15-77	25-160	70-205

Model	Eenheid	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Smeedstation	Nee.	4	4	4	4	4	4
Smeden kracht	kg	85000	85000	120000	130000	130000	155000
Maximale afsnijdia	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Maximale afsnijlengte	mm	135	190	145	200	305	450
Snelheidsbereik	stuks/min	95-160	70-130	100-150	75-120	50-80	32-60
PKO beroerte	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Hoofdschuifslag	mm	190	280	200	270	380	580
Hoofdmotor	kW	30	30	30	37	37	45
Maat afgesneden matrijs	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Grootte van de ponsmatrijs	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Grootte van de hoofdmatrijs	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Die toonhoogte	mm	94	94	98	110	110	110
Machineafmetingen (L"B"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Referentiegewicht heffen	Ton	17	21	22	26	38	50
Normale boutmaat	mm	6-10	6-10	8-12,7	8-14	8-14	8-14
Schachtlengte van blanco	mm	15-110	20-160	20-110	25-160	60-270	120-400

Model	Eenheid	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Smeedstation	Nee.	4	4	4	4	4	4
Smeden kracht	kg	220000	220000	230000	380000	380000	450000
Maximale afsnijdia	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Maximale afsnijlengte	mm	200	350	510	240	360	260
Snelheidsbereik	stuks/min	70-110	40-70	35-50	50-80	40-65	40-70
PKO beroerte	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Hoofdschuifslag	mm	260	490	670	346	496	330
Hoofdmotor	kW	55	55	75	75	75	110
Maat afgesneden matrijs	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Grootte van de ponsmatrijs	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Grootte van de hoofdmatrijs	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Die toonhoogte	mm	120	120	120	140	140	160
Machineafmetingen (L"B"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Referentiegewicht heffen	Ton	43	60	80	62	75	105
Normale boutmaat	mm	10-16	10-16	12-20	12-20	12-20	14-27
Schachtlengte van blanco	mm	20-160	70-310	150-490	25-210	70-310	35-210

Model	Eenheid	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Smeedstation	Nee.	4	4	4	4	4
Smeden kracht	kg	450000	450000	600000	600000	900000
Maximale afsnijdia	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Maximale afsnijlengte	mm	320	380	400/430	450	500
Snelheidsbereik	stuks/min	35-65	35-60	30-50	25-45	25-40
PKO beroerte	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Hoofdschuifslag	mm	420	510	520/540	620	656
Hoofdmotor	kW	110	110	132	132	200
Maat afgesneden matrijs	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Grootte van de ponsmatrijs	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Grootte van de hoofdmatrijs	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Die toonhoogte	mm	160	160	200	200	235
Machineafmetingen (L"B"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
Referentiegewicht heffen	Ton	120	125	170	200	220
Normale boutmaat	mm	14-27	14-27	24-30	24-30	24-42
Schachtlengte van blanco	mm	60-260	70-310	60-320/80-350	70-400	150-420

Voordelen vormen

Extra vormstap voor complexe kopontwerpen

Verbeterde controle over de symmetrie en afmetingen van het hoofd

Verbeterde gereedschapsflexibiliteit

Bredere compatibiliteit met bevestigingsontwerpen

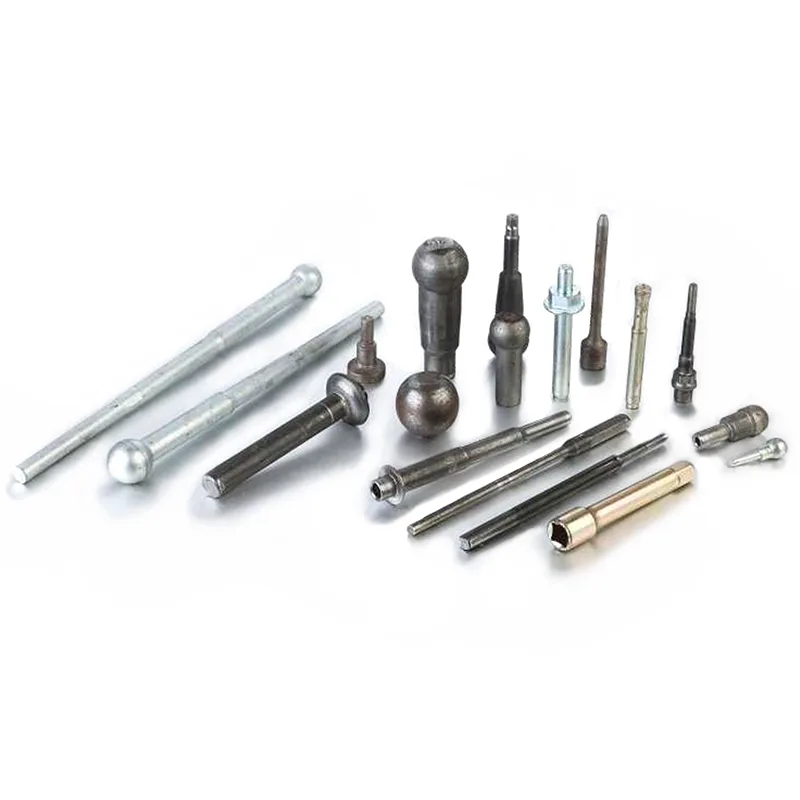

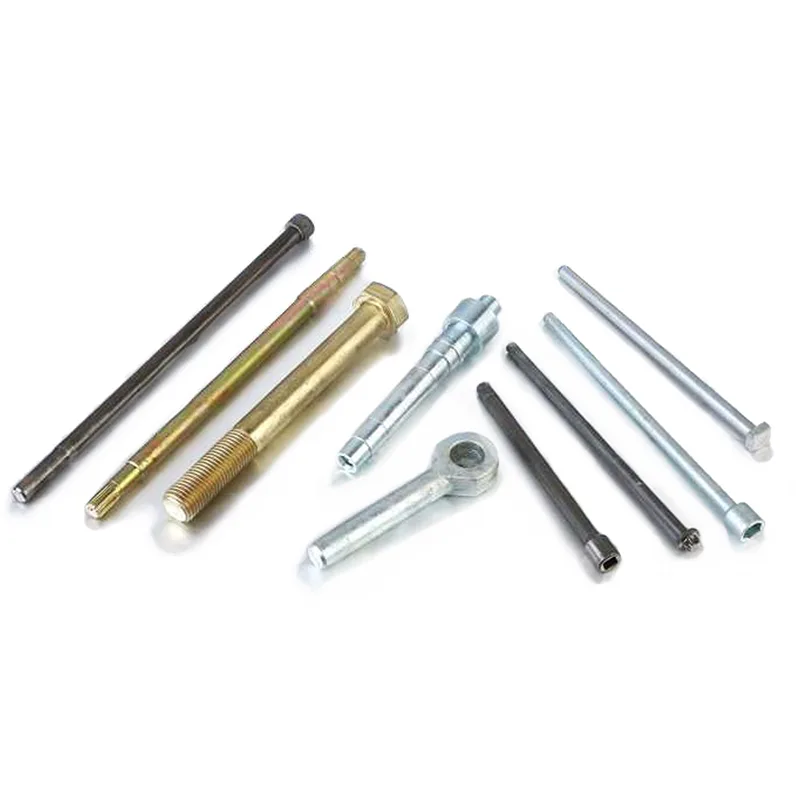

Toepassingsgebieden

Bevestigingsmiddelen voor auto's

Structurele bouten

Bevestigingsmiddelen voor machines en uitrusting

Aangepaste boutontwerpen

Veelgestelde vragen

Vraag 1: Waarin verschilt een boutvormer met 4 stations van een model met 3 stations?

Het extra station maakt een geleidelijkere vorming mogelijk en ondersteunt complexere boutvormen.

Vraag 2: Is het geschikt voor precisiebevestigingsmiddelen?

Ja, het wordt vaak geselecteerd voor toepassingen die een betere maatconsistentie vereisen.
